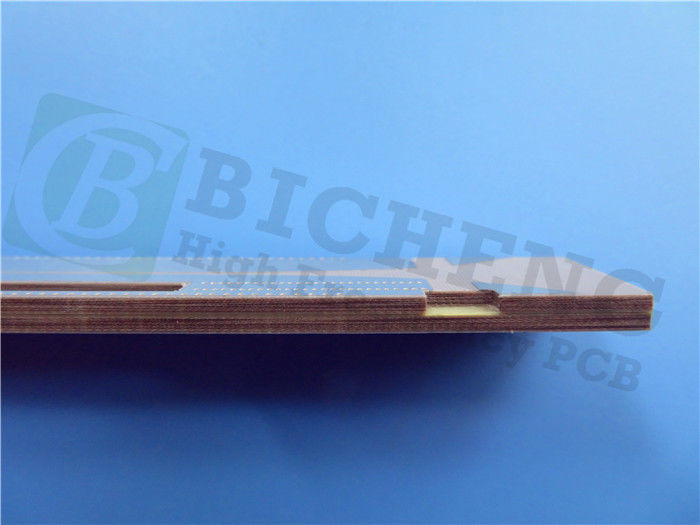

TMM10i PCB 15mil Dupla camada de imersão de ouro e borda revestida

Introduzindo o Rogers TMM 10i PCB, uma placa de circuito impresso de ponta projetada para aplicações de alto desempenho em circuitos de RF e microondas.Utilizando o material de microondas isotrópico isotrópico Rogers TMM 10i, este PCB é projetado para uma confiabilidade ótima em configurações de buraco, linha de tira e micro-banda.O material TMM 10i combina as propriedades vantajosas dos substratos cerâmicos e PTFE, oferecendo uma solução ideal para os engenheiros que procuram um desempenho de alta qualidade sem a complexidade do processamento de substrato tradicional.

Características fundamentais

O PCB Rogers TMM 10i possui uma constante dielétrica isotrópica (Dk) de 9,80 ± 0.245Com um baixo fator de dissipação de 0,0020 a 10 GHz, este PCB minimiza a perda de sinal, garantindo que seus circuitos funcionem da melhor forma possível.O coeficiente térmico de Dk é medido a -43 ppm/°K, permitindo um desempenho estável numa gama de temperaturas. Este PCB possui igualmente uma temperatura de decomposição (Td) de 425 °C (TGA) e um coeficiente de expansão térmica correspondente ao cobre,assegurar a compatibilidade e reduzir a tensão mecânica durante o funcionamento.

Além disso, o PCB TMM 10i apresenta excelente condutividade térmica de 0,76 W/mk, melhorando a dissipação de calor em aplicações exigentes.0015 ¢), proporciona flexibilidade para vários requisitos de concepção.

Benefícios

O PCB Rogers TMM 10i é projetado para oferecer propriedades mecânicas excepcionais, resistindo ao arrastamento e ao fluxo de frio, o que aumenta a durabilidade ao longo do tempo.Sua resistência química protege contra danos durante os processos de fabricaçãoO material não requer tratamento com naftonato de sódio antes da chapa sem eletro, simplificando o processo de fabrico.

Além disso, ser baseado em uma resina termo-resistente permite uma ligação de fio confiável, tornando o PCB TMM 10i uma escolha ideal para aplicações que exigem conexões elétricas robustas.Esta fiabilidade é fundamental em sistemas de alta frequência onde o desempenho e a integridade são primordiais.

Especificações de PCB

Este empilhamento de PCB rígidos de duas camadas consiste em:

- Camada de cobre 1: 35 μm
- Rogers TMM 10i Core: 0,381 mm (15 mil)
- Camada de cobre 2: 35 μm

As dimensões da placa são de 70 mm x 70 mm (± 0,15 mm), proporcionando uma solução compacta para várias aplicações.permitindo layouts de design complexosA espessura da placa acabada é de 0,5 mm, com um peso de cobre acabado de 1,4 mils nas camadas exteriores.

Garantia da qualidade

Cada PCB é submetido a um rigoroso teste elétrico de 100% antes do envio, garantindo que cada unidade atenda aos mais altos padrões de qualidade.Melhorar a soldebilidade e a durabilidade.

Aplicações

O PCB Rogers TMM 10i é versátil e adequado para uma ampla gama de aplicações, incluindo:

- Circuitos de RF e microondas
- Amplificadores e combinadores de potência
- Filtros e acopladores
- Sistemas de comunicação por satélite
- Antenas de sistemas de posicionamento global (GPS)
- Antenas de parche
- Polarizadores e lentes dielétricas
- Testadores de chips

Conclusão

O Rogers TMM 10i PCB é uma solução superior para engenheiros e designers que procuram placas de circuito confiáveis de alto desempenho para aplicações de RF e microondas.e versatilidadeEste PCB está preparado para enfrentar os desafios dos projetos electrónicos modernos.O PCB TMM 10i oferece a qualidade e o desempenho que você precisa para ter sucesso no mercado competitivo de hojeExperimente a diferença com o Rogers TMM 10i e eleve os seus projetos para novas alturas.
