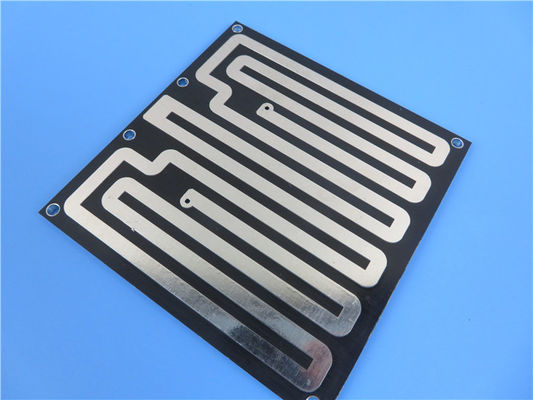

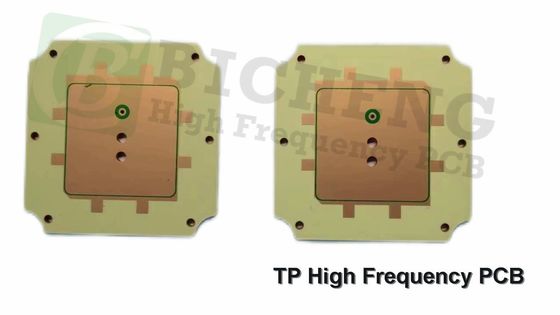

Apresentação do PCB Wangling TP, uma placa de circuito termoplástico de alta frequência revolucionária concebida para satisfazer as exigentes necessidades das aplicações electrónicas modernas.Utilizando um composto único de cerâmica e resina de óxido de polifenileno (PPO), o material TP oferece um desempenho dieléctrico excepcional, eliminando a necessidade de reforço de fibra de vidro.tornando-a uma escolha ideal para uma ampla gama de aplicações, incluindo antenas GPS, sistemas de mísseis, fusíveis e antenas miniaturizadas.
Características fundamentais
O PCB Wangling TP possui uma constante dielétrica versátil que pode ser adaptada de 3 a 25, dependendo dos requisitos do circuito.Esta flexibilidade permite aos engenheiros alcançarem um desempenho estável em várias aplicações, com constantes dielétricas comuns incluindo 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2, 11, 16 e 20. A perda dielétrica permanece baixa, com variações mínimas mesmo em frequências de até 10 GHz, garantindo uma integridade do sinal fiável.
Concebido para ambientes extremos, o material TP apresenta uma gama de temperaturas de funcionamento a longo prazo de -100°C a +150°C.devem ser tomadas precauções a temperaturas superiores a 180°C, uma vez que podem ocorrer deformações e descascamento da folha de cobre, potencialmente afetando o desempenho elétrico.
Disponível com uma espessura mínima de 0,5 mm, o PCB Wangling TP pode ser personalizado em várias espessuras para atender às necessidades específicas do projeto.É também resistente à radiação e apresenta propriedades de baixa emissão de gasesA adesão entre a folha de cobre e o dielétrico é mais fiável do que os substratos cerâmicos tradicionais com revestimento a vácuo,Melhorar a durabilidade global.
| Nome |
Condição de ensaio |
Unidade |
Valor |
| Densidade |
Estado normal |
g/cm3 |
1.0~2.9 |
| Absorção de umidade |
Mergulhar em água destilada a 20 ± 2 °C durante 24 horas |
% |
≤ 0.02 |
| Força da casca |
Em estado normal |
N/cm |
≥ 6 |
| No ambiente de umidade e temperatura alternadas: |
N/cm |
≥ 4 |
| Temperatura de funcionamento |
Armário de alta e baixa temperatura |
°C |
-100+150 ((A temperatura de processamento não deve exceder 200°C) |
| Conductividade térmica |
-55°C a 288°C |
W / m / k |
0.6 |
| TEC |
Aumento de temperatura de 96°C por hora |
|
< 6 × 10- 5 |
| Fator de encolhimento |
2 horas em água fervente |
% |
0.0004 |
| Resistividade de superfície |
500 V DC em estado normal |
M.Ω |
≥ 1 × 107 |
| 500 V CC Umidade e temperatura constantes |
M.Ω |
≥ 1 × 105 |
| Resistividade de volume |
Estado normal |
MΩ.cm |
≥ 1 × 109 |
| Umidade e temperatura constantes |
|
≥ 1 × 106 |
| Resistência dielétrica da superfície |
Estado normal |
Kv/mm |
≥ 1.5 |
| Umidade e temperatura constantes |
|
≥ 1.2 |
| Constante dielétrica |
10 GHz |
εr |
36, 9.6, 10.2, 10.5, 11, 16, 20, 22 ((± 2%) ((DK pode ser personalizado) |
| Fator de dissipação |
10 GHz |
Tgδ ((εr 3-11) |
≤ 1 × 10-3 |
| Tgδ ((εr 12-22) |
≤ 1,5 × 10-3 |
Especificações de PCB
O empilhamento de PCB rígidos de duas camadas consiste em:
- Camada de cobre 1: 35 μm
- TP440 Core: 0,8 mm
- Camada de cobre 2: 35 μm
Com dimensões de placa de 33,12 mm x 42,5 mm (± 0,15 mm), o PCB é compacto, mas capaz de lidar com projetos complexos.Facilitando layouts de circuitos complexosA espessura do painel acabado é de 0,9 mm, com um peso de cobre acabado de 1,4 mils nas camadas exteriores.
Garantia da qualidade
Cada PCB é submetido a rigorosos testes elétricos 100% antes do envio, garantindo que cada unidade atenda aos mais altos padrões de qualidade.fornecendo excelente soldabilidade e resistência à corrosãoÉ notável que não existe uma tela de seda ou uma máscara de solda, em cima ou em baixo, oferecendo um design limpo e preciso.
Aplicações
O PCB Wangling TP é versátil e adequado para uma variedade de aplicações de alta frequência, incluindo:
Ideal para localização precisa.
- Sistemas de transporte de mísseis: concebidos para serem confiáveis em aplicações críticas de defesa.
- Fusíveis: concebidos para um desempenho fiável em condições extremas.
- Antenas miniaturizadas: perfeitas para dispositivos compactos que exigem alto desempenho.
Conclusão
O PCB Wangling TP representa um avanço significativo na tecnologia de placas de circuito de alta frequência.e desempenho robusto tornam-no uma excelente escolha para engenheiros e designers que procuram ampliar os limites das aplicações eletrônicasQuer estejam a desenvolver sistemas GPS sofisticados ou tecnologias militares de ponta,O PCB Wangling TP oferece a fiabilidade e o desempenho essenciais para o sucesso no cenário competitivo de hoje.
