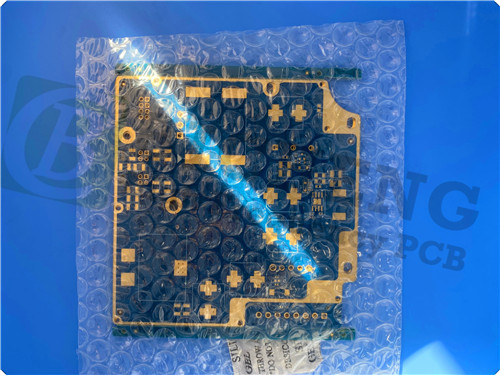

1.6mm 370HR PCB 6 camadas de circuitos de controle de impedância

Introdução do PCB ISOLA 370HR, uma solução de última geração concebida para aplicações multicamadas de alto desempenho.Projetado com um sistema de resina epóxi multifuncional FR-4 de 180°C Tg patenteado pela Polyclad, os laminados e pré-preg 370HR se destacam em desempenho térmico e fiabilidade, tornando-os a escolha ideal para ambientes exigentes.

Introdução à norma ISOLA 370HR

A norma ISOLA 370HR foi concebida especificamente para aplicações de PCB multicamadas, onde o desempenho térmico e a fiabilidade são primordiais.Utilizando um sistema multifuncional de resina epóxi de 180°C Tg FR-4 de alto desempenho patenteado pela Polyclad, este PCB é adequado para ambientes eletrónicos complexos e exigentes.que aumenta significativamente a resistência do Filamento Anódico Condutor (CAF), um fator crítico para garantir a integridade operacional a longo prazo.

Propriedades e atributos essenciais

1. Desempenho térmico

Uma das características destacadas do ISOLA 370HR é a sua temperatura de transição de vidro (Tg) de 180°C.Este alto valor de Tg garante que o PCB possa funcionar eficientemente sob temperaturas elevadas sem comprometer a sua integridade estruturalEm combinação com uma condutividade térmica de 0,4 W/MK, os utilizadores podem esperar uma dissipação de calor óptima, reduzindo o risco de superaquecimento em aplicações de alta densidade.

2Resiliência mecânica e química

O ISOLA 370HR apresenta propriedades mecânicas excepcionais, incluindo um baixo coeficiente de expansão térmica (CTE), que mede o quanto um material se expande com mudanças de temperatura.Com uma CTE pré-Tg de 45 ppm/°C no eixo Z e 13/14 ppm/°C no eixo X/YAlém disso, o PCB apresenta uma absorção de umidade impressionante de apenas 0,15%,Melhorar a sua fiabilidade em ambientes úmidos.

3. Desempenho elétrico

As propriedades dielétricas do ISOLA 370HR são adaptadas para aplicações de alta frequência.,Assegurar uma perda mínima de sinal e um desempenho óptimo nos dispositivos de comunicação e noutras aplicações de alta velocidade.

4Normas de inflamabilidade e segurança

A segurança é uma preocupação crítica na fabricação de PCB.Indicando a sua resistência à ignição e a sua capacidade de autoextinguir-se em caso de incêndioEste atributo é especialmente vital para aplicações nos sectores automóvel, médico e aeroespacial.

Instalação e construção de PCB

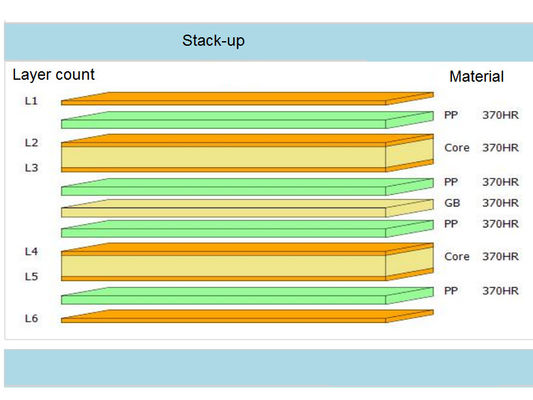

Este PCB ISOLA 370HR possui um empilhamento de 6 camadas com uma espessura total de 1,6 mm, garantindo uma integridade óptima do sinal e distribuição de energia.(Fonte) e duas camadas de plano (GND e PWR)O peso do cobre acabado é de 1 oz (1,4 mils) para as duas camadas internas e externas, e o acabamento da superfície é ENIG, proporcionando excelente soldabilidade e resistência à corrosão.

Precisão dimensional
As dimensões da placa são de 40 mm x 55 mm, com uma tolerância de +/- 0,15 mm. Ele suporta um traço mínimo de 4/4 milis e um tamanho mínimo de buraco de 0,2 mm.Estas medições precisas garantem um desempenho fiável em aplicações eletrónicas complexas.

Aplicações típicas

A ISOLA 370HR não é apenas uma conquista técnica; é uma solução versátil que encontra aplicações em vários sectores, incluindo:

- Informática, armazenamento e periféricos: Ideal para componentes de computadores de alto desempenho que exigem uma gestão térmica fiável.


- Eletrónica de Consumo: Perfeita para dispositivos que exigem projetos compactos com alta fiabilidade térmica.


- Rede e Comunicações: Suporta a transmissão de dados de alta velocidade com perda mínima de sinal.


- Medicina, Indústria e Instrumentação: Garante segurança e fiabilidade em aplicações críticas.


- Automóveis e Transportes: Cumprir rigorosos padrões de segurança, proporcionando um desempenho consistente.


- Aeroespacial e Defesa: construído para resistir a condições extremas, mantendo a integridade operacional.

Conclusão

O PCB ISOLA 370HR é uma solução poderosa para engenheiros e designers que procuram um PCB de alto desempenho, confiável e eficiente para suas aplicações.resistência mecânicaPara aqueles que procuram elevar os seus projetos eletrónicos, o ISOLA 370HR é a escolha ideal.garantir que os seus produtos podem funcionar nas condições mais exigentes.
