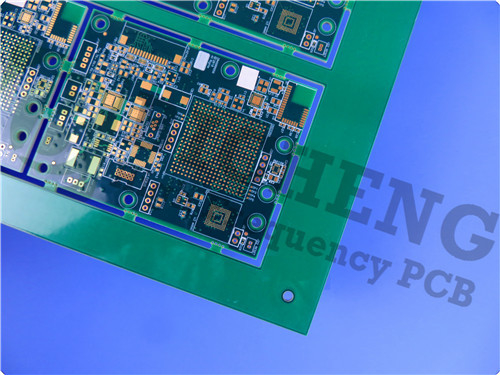

IT-180A PCB 4-camada 1,6 mm Soldermask verde imersão ouro

IT-180A PCB 4-Layer 1.6mm Green Soldermask Immersion Gold
IT-180A PCB 4-Layer 1.6mm Green Soldermask Immersion Gold

Imagem Grande :  IT-180A PCB 4-camada 1,6 mm Soldermask verde imersão ouro

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS POR MÊS
Descrição de produto detalhada
Materiais: IT-180ATC Core - 1,03 mm (40,5 mil) Número de camadas: 4-Layer
Tamanho do PCB: 130 mm x 175 mm = 6PCS, +/- 0,15 mm Espessura do PCB: 1,6 mm
Peso de cobre: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: Ouro de imersão
Destacar:

PWB de 1.6mm

,

PCB verde Soldermask

,

PWB de 4 camadas

Introdução do PCB IT-180ATC
O IT-180ATC é um laminado epoxídico multifuncional preenchido de alta Tg (175 °C) de ponta projetado para aplicações eletrônicas avançadas.Com a sua excepcional fiabilidade térmica e resistência aos filamentos anódicos condutores (CAF), o IT-180ATC é adequado para ambientes exigentes, incluindo sistemas automotivos, de telecomunicações e de armazenamento de dados.tornando-se uma escolha versátil para as necessidades de fabricação moderna.



Principais vantagens do material

1. Alta temperatura de transição do vidro (Tg): com um Tg de 175°C, o IT-180ATC pode manter a sua integridade estrutural e propriedades elétricas em ambientes de alta temperatura,tornando-o ideal para unidades de controlo de motores de automóveis (ECU) e outras aplicações exigentes.



2Compatibilidade com processos sem chumbo: o IT-180ATC é projetado para suportar processos de montagem sem chumbo até 260 °C, tornando-o compatível com os padrões de fabricação contemporâneos.



3. Excelentes propriedades de expansão térmica: o PCB apresenta um baixo coeficiente de expansão térmica (CTE), com valores do eixo X de 11-13 ppm/°C e valores do eixo Y de 13-15 ppm/°C,assegurar a estabilidade dimensional durante o ciclo térmico.



4. Resistência ao CAF: O material apresenta excelente resistência ao CAF, o que é crucial para manter a confiabilidade em ambientes úmidos onde podem formar-se caminhos condutores.



Especificações técnicas

O PCB IT-180ATC foi meticulosamente projetado para atender a padrões de desempenho rigorosos.

- Constante dielétrica (DK): 4,4 a 1 GHz e 4,5 a 1 MHz, suportando a integridade efetiva do sinal.
- Fator de dissipação (Df): 0,014 a 1 MHz e 0,015 a 1 GHz, indicando perda de energia mínima durante o funcionamento.
- Resistência à umidade: com uma taxa de absorção de umidade de apenas 0,1%, o IT-180ATC é resistente a várias condições ambientais.
- Classificação de inflamabilidade: o material cumpre as normas UL94-V0, garantindo que cumpre os requisitos de segurança em aplicações críticas.



Construção

O PCB IT-180ATC apresenta uma robusta construção rígida de quatro camadas, composta por:



- Camadas de cobre: Quatro camadas de cobre de 0,035 mm proporcionam uma excelente condutividade.
- Material do núcleo: um núcleo IT-180ATC de 1,03 mm, entrelaçado entre camadas de prepreg, contribui para o seu desempenho térmico e elétrico.
- Espessura de placa acabada: 1,6 mm, proporcionando uma base sólida para componentes electrónicos.
- Dimensões dos painéis: 130 mm x 175 mm, com uma tolerância de +/- 0,15 mm, permitindo a precisão em desenhos complexos.



Garantia da qualidade

Antes do envio, cada PCB passa por um rigoroso teste elétrico de 100%, garantindo a conformidade com os padrões de qualidade IPC-Classe-2.Este processo meticuloso garante que cada quadro atenda às expectativas de alto desempenho, infundindo confiança nos nossos clientes.



IT-180A PCB 4-camada 1,6 mm Soldermask verde imersão ouro 0



Aplicações
O PCB IT-180ATC é ideal para uma variedade de aplicações, incluindo:



ECU da Sala do Motor
Planos de fundo para transmissão de dados
Sistemas de armazenamento de dados
Servidores e equipamento de rede
Dispositivos de telecomunicações



Conclusão

O PCB IT-180ATC é um avanço notável na tecnologia de laminados, oferecendo características de desempenho inigualáveis que atendem às necessidades das aplicações eletrônicas modernas.Excelentes propriedades térmicas, e construção robusta, o IT-180ATC está preparado para enfrentar os desafios enfrentados por engenheiros e designers em várias indústrias.



À medida que o panorama electrónico continua a evoluir, o PCB IT-180ATC está pronto para apoiar a inovação e a fiabilidade em ambientes de alta procura.Para mais informações sobre como o IT-180ATC pode melhorar os seus projectosEstamos dedicados a fornecer produtos da mais alta qualidade.



IT-180A PCB 4-camada 1,6 mm Soldermask verde imersão ouro 1
