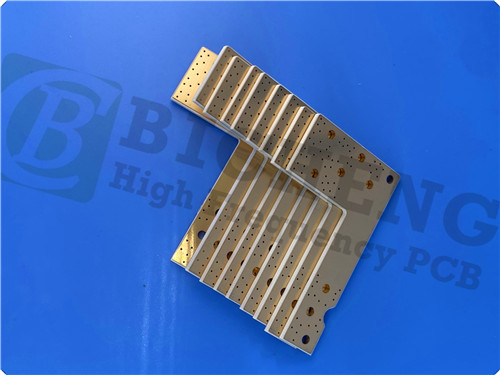

8mil RO4003C circuitos de prata de imersão de dupla camada de PCB

O PCB Rogers RO4003C é uma solução inovadora que combina o desempenho elétrico superior do PTFE/vidro tecido com a fabricabilidade do epoxi/vidro.Este laminado versátil foi concebido para aplicações que exigem uma fiabilidade excepcional, tornando-a uma mudança de jogo nos sectores de RF e microondas.

Características principais do Rogers RO4003C

Performance elétrica superior

Uma das características destacadas do Rogers RO4003C é a sua constante dielétrica (Dk), que é medida a 3,38 ± 0,05 a 10 GHz.Este controle rigoroso sobre a constante dielétrica é crucial para manter a integridade do sinal em aplicações de alta frequênciaAlém disso, o PCB possui um fator de dissipação de 0,0027 a 10 GHz, garantindo uma perda mínima de sinal e um desempenho óptimo.

Estabilidade térmica

O RO4003C se destaca no desempenho térmico, com uma temperatura de decomposição térmica (Tg) superior a 280 °C (536 °F).Esta estabilidade permite ao material manter as suas propriedades numa ampla gama de temperaturas de processamento, tornando-o ideal para ambientes exigentes.O coeficiente térmico da constante dielétrica de +40 ppm/°C indica que o material pode manter o seu desempenho elétrico mesmo sob tensão térmica.

Coeficiente de expansão térmica (CTE)

Uma das vantagens críticas do Rogers RO4003C é o seu CTE, que é estreitamente alinhado com o de cobre.especialmente importante em placas multicamadas que incorporam materiais dielétricos mistosO baixo CTE do eixo Z de 46 ppm/°C garante uma qualidade confiável do revestimento através do buraco, mesmo em condições térmicas severas.

Resistência à umidade

Com uma baixa taxa de absorção de umidade de 0,06%, o Rogers RO4003C foi projetado para funcionar bem em várias condições ambientais.Esta característica é particularmente vantajosa para aplicações em ambientes úmidos ou de temperatura variável, proporcionando aos engenheiros tranquilidade quanto à durabilidade e fiabilidade dos seus projetos.

Acompanhamento de camadas

Este PCB é configurado como um PCB rígido de duas camadas, com:


- Camada de cobre 1: 35 μm
- Rogers 4003C Core: 0,203 mm (8 mil)
- Camada de cobre 2: 35 μm

Construção detalhada

As dimensões desta placa são de 117,04 mm x 67,11 mm (1 peça, ± 0,15 mm), com uma especificação mínima de traço/espaço de 4/4 mils e um tamanho mínimo de buraco de 0,3 mm. A espessura da placa finalizada é de 0.3 mm, e o peso de cobre nas camadas externas é definido em 1 oz (1,4 mils).

Especificações adicionais

- Espessura de revestimento: 20 μm
- Revestimento de superfície: prata de imersão
- Top Silkscreen: preto
- Tela de seda inferior: nenhuma
- Máscara de solda superior: nenhuma
- Máscara de solda inferior: nenhuma
- Ensaios elétricos: ensaio eléctrico 100% realizado antes da expedição

Vantagens do Rogers RO4003C

Processamento econômico

O Rogers RO4003C foi projetado para ser processado como materiais epóxi/vidro padrão, oferecendo custos de fabricação mais baixos em comparação com os laminados de microondas convencionais.Esta relação custo-eficácia torna-o uma escolha atraente para aplicações de grande volume sem sacrificar a qualidade ou o desempenho.

Ideal para construções de placas de várias camadas

As propriedades únicas do RO4003C tornam-no particularmente adequado para construções de placas multicamadas (MLB).Sua estabilidade dimensional e baixa absorção de umidade ajudam a garantir que as placas permaneçam confiáveis e funcionais ao longo do tempo, mesmo em ambientes difíceis.

Aplicações típicas

A versatilidade do PCB Rogers RO4003C permite que ele seja utilizado em uma ampla gama de aplicações, incluindo:

- Antenas e amplificadores de potência de estações de base celulares: Melhoria da conectividade e da qualidade do sinal nas telecomunicações.


- RF Identification Tags: Suporte ao rastreamento e identificação eficientes em vários contextos.


- Radar e sensores automotivos: Melhoria dos sistemas de segurança e navegação dos veículos, fundamentais para os sistemas avançados de assistência ao condutor (ADAS).


- LNB para satélites de radiodifusão directa: assegurar uma recepção de sinal de alta qualidade para as comunicações por satélite.

Conclusão

O PCB Rogers RO4003C representa um avanço significativo na tecnologia de PCB, oferecendo uma combinação perfeita de desempenho, confiabilidade e custo-eficácia.,Estabilidade térmica e resistência à umidade, está preparado para atender às demandas de aplicações eletrônicas modernas.O Rogers RO4003C PCB é um componente indispensável para engenheiros e designers que procuram ampliar os limites da inovaçãoAbrace o futuro do projeto de PCB com o Rogers RO4003C e eleve seus projetos para novas alturas.
