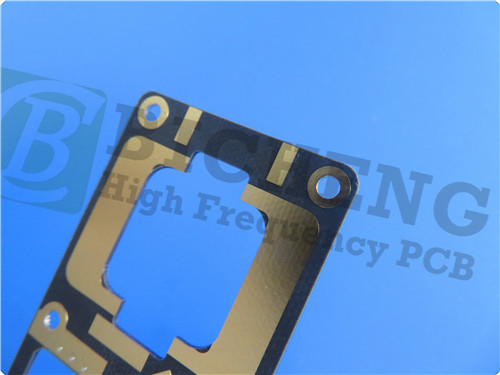

15mil RT Duroide 5880 PCB 2 camada ENEPIG placa de circuito

15mil RT Duroid 5880 PCB 2 Layer ENEPIG Circuit Board
15mil RT Duroid 5880 PCB 2 Layer ENEPIG Circuit Board

Imagem Grande :  15mil RT Duroide 5880 PCB 2 camada ENEPIG placa de circuito

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS POR MÊS
Descrição de produto detalhada
Materiais: NT1 reticulação Número de camadas: 2-layer
Tamanho do PCB: 650,9 mm x 26,32 mm = 1 PCS, +/- 0,15 mm Espessura do PCB: 0.5 MM
Peso de cobre: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: ENEPIG
Destacar:

15mil RT duroide 5880 PCB

,

15mil RT duroide 5880 placa PCB

,

PCB 2 camada ENEPIG placa de circuito

Introdução do PCB RT/Duroid 5880
O RT/Duroid 5880 é um laminado de alta frequência de qualidade, concebido para aplicações exigentes de circuitos de stripline e micro-stripe.Este PCB garante uma uniformidade constante dielétrica excepcional., assegurando um desempenho fiável numa ampla gama de frequências.



Características principais:
Constante dielétrica:2.2 com uma tolerância limitada de 0,02 a 10 GHz/23°C.



Factor de dissipação:Impressionante 0,0009 a 10 GHz, minimizando a perda de sinal.


Coeficiente de temperatura da constante dielétrica (TCDk):-125 ppm/°C para um desempenho estável em temperaturas variáveis.


Baixa absorção de umidade:Apenas 0,02%, o que o torna ideal para ambientes de alta umidade.


Coeficiente de expansão térmica (CTE):31 ppm/°C (eixo X), 48 ppm/°C (eixo Y) e 237 ppm/°C (eixo Z), garantindo um comportamento isotrópico.



Imóveis NT1duroide Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 2.20
2.20±0.02 de espécime.
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Constante dielétrica,εDesenho 2.2 Z N/A 8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.0004
0.0009
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Coeficiente térmico de ε - 125 Z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistividade de volume 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistividade de superfície 3 x 107 Z - O quê? C/96/35/90 ASTM D 257
Calor específico 0.96(0.23) N/A j/g/k
(cal/g/c)
N/A Calculado
Módulo de tração Ensaio a 23°C Ensaio a 100°C N/A MPa ((kpsi) A ASTM D 638
1070 ((156) 450 ((65) X
860(125) 380 ((55) Y
Estresse extremo 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
Estiramento Final 6 7.2 X %
4.9 5.8 Y
Modulo de compressão 710(103) 500(73) X MPa ((kpsi) A ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Estresse extremo 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Estiramento Final 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Absorção de umidade 0.02 N/A % 0.62 " (~ 1.6 mm) D48/50 ASTM D 570
Conductividade térmica 0.2 Z W/m/k 80°C ASTM C 518
Coeficiente de expansão térmica 31
48
237
X
Y
Z
ppm/°C 0-100°C IPC-TM-650 2.4.41
Td 500 N/A °C TGA N/A ASTM D 3850
Densidade 2.2 N/A gm/cm3 N/A ASTM D 792
Peel de cobre 31.2 ((5.5) N/A Pl ((N/mm) 1 oz ((35 mm) de folha EDC
após flutuação de solda
IPC-TM-650 2.4.8
Inflamabilidade V-0 N/A N/A N/A UL 94
Processo sem chumbo compatível - Sim, sim. N/A N/A N/A N/A



Benefícios:
Propriedades elétricas uniformes:Mantém um desempenho consistente num amplo espectro de frequências.



Facilidade de usinagem:Facilmente cortado, cortado e moldado para atender às exigências específicas do projeto.


Resistência química:Resistente a solventes e reagentes comumente utilizados nos processos de gravação e revestimento de PCB.


Material estabelecido:Registo comprovado em várias aplicações de alto desempenho.


Perda elétrica mínima:Otimizado para degradação mínima do sinal, particularmente em materiais PTFE reforçados.



Construção e especificações
Este PCB é concebido com uma robusta construção rígida de duas camadas:



Composição da camada:

Capa de cobre 1: 35 μm
RT/Duroide 5880 Núcleo: 0,381 mm (15 mil)
Capa de cobre 2: 35 μm



Dimensões: Cada placa mede 65,9 mm x 26,32 mm, com uma tolerância de +/- 0,15 mm, permitindo uma integração precisa em vários dispositivos eletrónicos.
Trace/Space: 5/6 mils
Tamanho do buraco: 0,2 mm
Espessura finalizada: 0,5 mm
Tratamentos de superfície: O PCB apresenta um acabamento de superfície ENEPIG, oferecendo excelente soldabilidade e resistência à corrosão.



15mil RT Duroide 5880 PCB 2 camada ENEPIG placa de circuito 0



Padrões rigorosos de teste
A garantia da qualidade é primordial na fabricação electrónica.assegurar que cada unidade cumpre critérios de desempenho rigorososAdere aos padrões IPC-Classe 2, tornando-o confiável para aplicações comerciais.



Aplicações na indústria
O RT/Duroid 5880 PCB é versátil, atendendo a uma infinidade de aplicações de alta frequência, incluindo:



Antenas de banda larga de companhias aéreas comerciais: Melhoria dos sistemas de comunicação para a conectividade durante o voo.


Circuitos de microstrip e Stripline: fornecendo desempenho confiável em várias aplicações de RF.


Aplicações de ondas milimétricas: Apoio a tecnologias sem fio de próxima geração.


Sistemas de radar: oferecem precisão e confiabilidade em aplicações críticas de radar de defesa e comerciais.


Sistemas de orientação: assegurando uma navegação e um direcionamento precisos em aplicações aeroespaciais e militares.


Antenas de rádio digital ponto a ponto: facilitam a transmissão de dados de alta velocidade em longas distâncias.



Conclusão
O RT/Duroid 5880 PCB é uma solução formidável para engenheiros e fabricantes que procuram placas de circuito impresso de alto desempenho, confiáveis e versáteis.facilidade de fabrico, e um histórico comprovado em aplicações críticas, este PCB está pronto para se tornar uma pedra angular no desenvolvimento de sistemas eletrónicos de próxima geração.À medida que as indústrias continuam a avançar para frequências mais elevadas e maior eficiência, o RT/Duroid 5880 está pronto para enfrentar e ultrapassar esses desafios, garantindo um desempenho óptimo num cenário tecnológico em rápida mudança.
