Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | NT1 desmatamento | Número de camadas: | 2-layer |
|---|---|---|---|
| Tamanho do PCB: | 54 mm x 76 mm = 1 PCS, +/- 0,15 mm | Espessura do PCB: | 00,3 mm |
| Peso de cobre: | 1 oz (1,4 ml) camadas exteriores | Revestimento de superfície: | Prata de imersão |
| Destacar: | Duroide RT 6035HTC PCB de duas faces,Circuitos de prata de imersão de 10 mil PCB,NT1 poluição do ar |
||
Introdução ao RT/Duroid 6035HTC
Rogers RT/Duroid 6035HTC é um material de circuito de alta frequência que combina compósitos PTFE cheios de cerâmica, tornando-o uma escolha excepcional para aplicações de RF e microondas de alta potência.Este laminado possui uma condutividade térmica de quase 2.4 vezes o dos produtos RT/Duroid 6000 padrão, garantindo uma excelente estabilidade térmica a longo prazo quando combinado com folha de cobre (tanto ED como reverso).O sistema de enchimento avançado Rogers aumenta a perfurabilidade, reduzindo significativamente os custos de perfuração em comparação com os laminados tradicionais de alta condutividade térmica que utilizam enchimentos de alumina.
Características fundamentais
Constante dielétrica (DK): 3,5 ± 0,05 a 10 GHz/23°C.
Fator de dissipação: 0,0013 a 10 GHz/23°C.
Coeficiente térmico da constante dielétrica: -66 ppm/°C.
Absorção de humidade: 0,06%.
Conductividade térmica: 1,44 W/m/K a 80°C.
Coeficiente de expansão térmica (CTE): 19 ppm/°C nos eixos X e Y, 39 ppm/°C no eixo Z.
Estas características garantem que o PCB RT/Duroid 6035HTC satisfaça as exigências rigorosas da eletrónica moderna, proporcionando uma plataforma estável para aplicações de alta frequência.
| Imóveis | NT2cloreto de sódio | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 3.6 | Z | 8 GHz - 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 66 | Z | ppm/°C | -50°C a 150°C | Mod IPC-TM-650, 2.5.5.5 |
| Resistividade de volume | 108 | MΩ.cm | A | IPC-TM-650, 2.5.17.1 | |
| Resistividade de superfície | 108 | MΩ | A | IPC-TM-650, 2.5.17.1 | |
| Estabilidade dimensional | -0,11 -0.08 | CMD MD | mm/m (mils/ polegada) | 0.030" 1 oz de folha EDC espessura após gravação "+E4/105 | IPC-TM-650 2.4.39A |
| Módulo de tração | 329 244 | MD CMD | KPSI | 40 horas @23°C/50RH | ASTM D638 |
| Absorção | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente de expansão térmica (-50 °C a 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% HRC | IPC-TM-650 2.4.41 |
| Conductividade térmica | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Densidade | 2.2 | gm/cm3 | 23°C | A norma ASTM D792 | |
| Força da casca de cobre | 7.9 | Plínio | 20 s. @ 288 °C | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. |
Por que escolher RT/Duroid 6035HTC?
Gerenciamento térmico excelente:A alta condutividade térmica permite uma dissipação de calor superior, resultando em temperaturas operacionais mais frias para aplicações de alta potência.Isto traduz-se numa maior fiabilidade e longevidade dos componentes electrónicos.
Impressionante desempenho dieléctrico:Com um baixo fator de dissipação, o RT/Duroid 6035HTC minimiza a perda de inserção, garantindo que os sinais permaneçam fortes e claros mesmo em frequências elevadas.
Estabilidade duradoura:A combinação de excelentes propriedades térmicas e elétricas garante que este PCB mantenha o seu desempenho ao longo do tempo, mesmo em condições exigentes.
Detalhes da construção do PCB

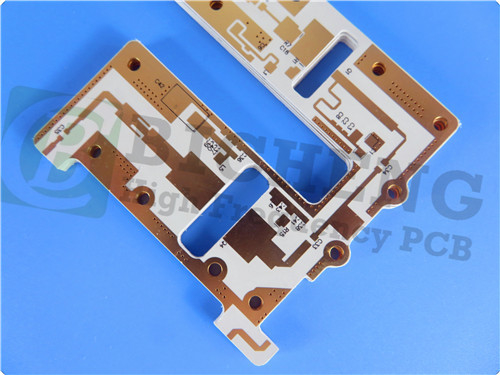

Este PCB rígido de 2 camadas com um empilhamento específico: camada de cobre 1 a 35 μm, um núcleo RT/Duroid 6035HTC de 0,254 mm (10 mil), e camada de cobre 2 também a 35 μm.As especificações de construção pormenorizadas incluem dimensões do painel de 54 mm x 76 mm (± 0.15 mm), um traço mínimo/espaço de 4/4 mil, e um tamanho mínimo de orifício de 0,2 mm. A espessura do painel acabado é de 0,3 mm, com um peso de cobre acabado de 1 oz (1,4 mil) para as camadas externas.O PCB também é rigorosamente testado, com 100% de ensaios eléctricos realizados antes da expedição.
Arte e Padrões
Este PCB é fornecido com ilustração Gerber RS-274-X e está em conformidade com os padrões IPC-Classe-2, garantindo alta qualidade e confiabilidade durante todo o processo de produção.
Disponibilidade mundial
O PCB RT/Duroid 6035HTC está disponível em todo o mundo, tornando-o acessível a engenheiros e fabricantes de vários setores, melhorando suas capacidades de projeto.
| Material de PCB: | Compositos de PTFE preenchidos com cerâmica |
| Designação | NT1comunicação |
| Constante dielétrica: | 3.50±0.05 |
| Número de camadas: | Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| De espessura de laminado: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc. |
Aplicações típicas
A versatilidade e confiabilidade do RT/Duroid 6035HTC o tornam ideal para uma série de aplicações, incluindo:
Amplificadores de RF e microondas de alta potência: Essenciais para a amplificação eficaz do sinal em sistemas de comunicação.
Amplificadores e acopladores de potência: fornecem desempenho estável em ambientes de RF exigentes.
Filtros e combinadores: permitem uma gestão eficaz do sinal em circuitos complexos.
Divisores de potência: Facilitando a distribuição confiável do sinal em aplicações de RF.
Conclusão
O RT/Duroid 6035HTC PCB é uma solução transformadora para aplicações de alta frequência e alta potência.RT-PT-PT RT-PT-PT-PT-PT RT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT-PT, assegurando que os seus projetos sejam confiáveis e eficientes.
