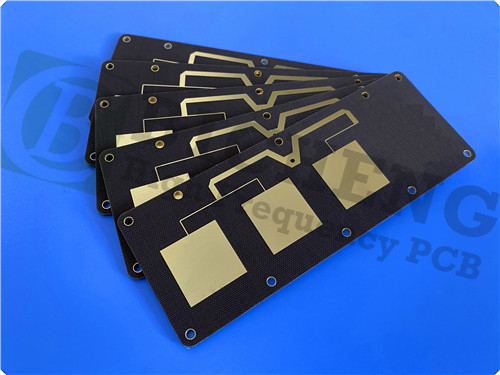

1 oz TLX-8 PCB Soluções RF confiáveis 2 camadas

O lançamento do TLX-8 PCB marca um avanço significativo nas aplicações de antenas de alto volume, particularmente nos domínios da engenharia de RF e das tecnologias de microondas.,Compreendo a importância de fornecer soluções fiáveis e robustas para ambientes exigentes.e vantagens do PCB TLX-8, destacando por que se destaca num mercado competitivo.

Introdução ao TLX-8

O TLX-8 é construído a partir de laminados de fibra de vidro PTFE, um material conhecido por seu excelente desempenho em uma ampla gama de aplicações de RF.Este PCB é particularmente vantajoso para projetos de microondas com baixa contagem de camadasO TLX-8 é projetado para suportar condições severas, tornando-o adequado para aplicações que enfrentam altos níveis de vibração,flutuações de temperatura, e exposição à radiação.

Características principais do TLX-8

1Durabilidade em condições extremas: Uma das características mais interessantes do TLX-8 é a sua resiliência.


- Vibração elevada: Ideal para placas de fiação impressas (PWB) utilizadas em sistemas de lançamento espacial, onde o arrastamento mecânico pode conduzir a falhas.


- Altas temperaturas: perfeito para módulos de motor que encontram calor intenso durante o funcionamento.


- Resistência à radiação: Compatível com os padrões da NASA para materiais de baixa emissão de gases, tornando-o adequado para aplicações aeroespaciais.


- Aplicações marítimas: a sua robustez contra ambientes marinos adversos garante a fiabilidade das antenas dos navios de guerra.


- Estabilidade de temperatura: mantém o desempenho numa ampla gama de temperaturas, essencial para substratos de altímetro em voo.

2. Excelentes propriedades elétricas: O TLX-8 PCB se destaca em desempenho elétrico, com:
- Constante dielétrica: medida a 2,55 ± 0,04 a 10 GHz, garantindo a integridade constante do sinal.


- Fator de dissipação: um baixo fator de dissipação de 0,0018 minimiza a perda de sinal, melhorando o desempenho geral do sistema.


- Resistividade de superfície e de volume: os elevados valores de resistividade contribuem para a sua eficácia em várias aplicações.

3Estabilidade mecânica e química: O PCB TLX-8 possui:
- Absorção de umidade: uma taxa de absorção de umidade de apenas 0,02% aumentando a durabilidade e a longevidade do desempenho.


- Classificação de inflamabilidade: com uma classificação UL 94 V0, cumpre rigorosos critérios de segurança contra incêndio, garantindo a sua utilização em ambientes sensíveis.

Construção e especificações de PCB

Este PCB possui um empilhamento rígido de 2 camadas, com detalhes de construção específicos que melhoram o seu desempenho:

- Composição da camada:
- Camada de cobre 1: 35 μm
- Taconic TLX-8 Core: 0,762 mm (30 mil)
- Camada de cobre 2: 35 μm

- Dimensões dos painéis: 85 mm x 77 mm, com uma tolerância de +/- 0,15 mm.
- Espessura final: 0,8 mm, com um peso de cobre final de 1 oz para as camadas exteriores.

Esta engenharia cuidadosa garante que o PCB TLX-8 atenda às exigências rigorosas em várias aplicações, desde sistemas de radar até equipamentos de teste de microondas.

Aplicações típicas

O TLX-8 PCB foi projetado para uma ampla gama de aplicações nos setores de RF e microondas:

- Sistemas de radar: a sua capacidade de manter o desempenho em ambientes de vibração e temperatura elevadas torna-o ideal para a tecnologia de radar.


- Comunicações móveis: com os seus baixos valores PIM, o TLX-8 aumenta a fiabilidade do sinal nas aplicações móveis.


- Equipamento de ensaio de microondas: a estabilidade e o desempenho deste PCB são críticos para testes e medições precisas em tecnologias de microondas.


- Dispositivos de transmissão: É excelente em acopladores, divisores, combinadores, amplificadores e antenas, contribuindo para uma transmissão eficiente do sinal.

Garantia da qualidade e disponibilidade

Cada PCB adere aos padrões de qualidade IPC-Classe 2, garantindo que cada unidade enviada cumpra os mais elevados padrões de desempenho e fiabilidade.Utilizamos um teste elétrico 100% antes do carregamento, garantindo que cada PCB funcione perfeitamente na sua aplicação pretendida.

O TLX-8 está disponível em todo o mundo, fornecendo aos engenheiros e designers uma solução robusta para os desafios de seus projetos de RF e microondas.

Conclusão

Em conclusão, o PCB TLX-8 representa uma solução de ponta para os profissionais das indústrias de RF e microondas.e propriedades elétricas tornam-no uma escolha confiável para aplicações exigentesÀ medida que continuamos a empurrar os limites da tecnologia, o TLX-8 é um testemunho de inovação e qualidade no projeto de PCB.

Para mais informações ou para fazer um pedido, entre em contato com nossa equipe de vendas em sales10@bichengpcb.com. Vamos elevar seus projetos a novos patamares com o TLX-8 PCB!
