Introduzindo o circuito de alta frequência RO3203, projetado para um desempenho superior em aplicações exigentes.conhecidos pelo seu desempenho elétrico excepcional e estabilidade mecânicaCom uma constante dielétrica de 3,02 e um fator de dissipação de apenas 0.0016, este PCB foi concebido para se destacar em ambientes de alta frequência superiores a 40 GHz.
Características fundamentais
Material de alto desempenho: Construído a partir de compósitos PTFE Rogers RO3203 cheios de cerâmica, garantindo um design robusto e confiável.
Excelentes propriedades dielétricas: constante dielétrica de 3,02 ± 0,04 a 10 GHz e baixo fator de dissipação de 0,0016 a 10 GHz, ideal para aplicações de alta frequência.
Estabilidade térmica: resistente a temperaturas superiores a 500°C e com uma condutividade térmica de 0,87 W/mK.
Baixo coeficiente de expansão térmica: combinado com o cobre, garantindo um desempenho confiável em projetos híbridos.
Compatibilidade sem chumbo: Compatível com as normas ambientais modernas, incluindo a classificação de inflamabilidade 94V-0.
| RO3203 Valor típico |
| Imóveis |
RO3203 |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
30,02 ± 0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Fator de dissipação,tanδ |
0.0016 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Conductividade térmica |
0.47 (3.2) |
|
W/mK |
Flutuar a 100°C |
ASTM C518 |
| Resistividade de volume |
107 |
|
MΩ.cm |
A |
ASTM D257 |
| Resistividade de superfície |
107 |
|
MΩ |
A |
ASTM D257 |
| Estabilidade dimensional |
0.08 |
X, Y |
mm/m +E2/150 |
Após a gravação |
IPC-TM-650 2.4.3.9 |
| Módulo de tração |
|
X Y |
KPSI |
NT1 produção |
ASTM D638 |
| Módulo flexural |
400 300 |
X Y |
KPSI |
A |
ASTM D790 |
| Resistência à tração |
12.5 13 |
X Y |
KPSI |
NT1 produção |
ASTM D638 |
| Força flexural |
9 8 |
X Y |
KPSI |
A |
ASTM D790 |
| Absorção |
< 0.1 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Coeficiente de expansão térmica |
58 13 |
Z X,Y |
ppm/°C |
-50°C a 288°C |
ASTM D3386 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Densidade |
2.1 |
|
gm/cm3 |
23°C |
A norma ASTM D792 |
| Força da casca de cobre |
10 (1.74) |
|
Lbs/in (N/mm) |
Após solda |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Empilhamento de PCB

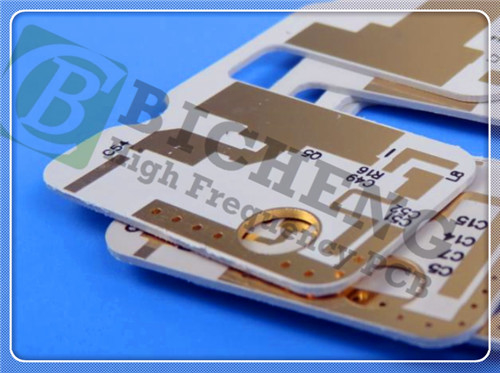

O PCB RO3203 possui uma construção rígida de 4 camadas que incorpora as seguintes camadas:
Capa de cobre 1: 35 μm
Rodgers RO3203 Substrato: 10 mil (0,254 mm)
Capa de cobre 2: 35 μm
Prepreg FR-28: Melhora a integridade estrutural do PCB
Esta construção em camadas permite um encaminhamento eficiente do sinal, gerenciamento térmico e estabilidade mecânica, tornando-o adequado para estruturas complexas de alta frequência de várias camadas.
Atributos de fabrico
Dimensões do quadro: 49,6 mm x 25,2 mm
Trace/Space mínimo: 4/6 mils, permitindo a gravação de linhas finas para aplicações de alta densidade.
Espessura do quadro acabado: 0,6 mm, ideal para desenhos compactos.
Revestimento superficial: ouro de imersão, proporcionando excelente soldabilidade e resistência à corrosão.
Padrões de ensaio robustos para a garantia da qualidade
Cada placa RO3203 é submetida a um teste elétrico de 100% antes do envio, de acordo com os padrões IPC-Classe 2.Fortalecer a próxima geração de projetos.
Aplicações em todas as indústrias: onde o RO3203 se destaca
Desde sistemas de prevenção de colisões automotivas até telecomunicações sem fio, o PCB RO3203 é versátil em várias aplicações.A sua construção robusta torna-o ideal para antenas de microstrip, satélites de transmissão direta, e mais, impulsionando a eficiência na fabricação.
Os benefícios do uso de materiais Rogers RO3203
Uma das características destacadas do RO3203 é o seu reforço de vidro tecido, que aumenta a rigidez para facilitar o manuseio.resultando em elevados rendimentos de produção e uma solução rentável para a fabricação em grande volume.
Tendências Futuras da Eletrônica de Alta Frequência
À medida que as indústrias continuam a evoluir, a demanda por PCBs confiáveis e de alto desempenho só aumentará.Pronto para enfrentar os desafios futuros com o seu design inovador e especificações robustas.
Conclusão: abraçar o futuro com o RO3203
O circuito de alta frequência RO3203 PCB é mais do que uma placa de circuito; é uma solução abrangente que capacita engenheiros e fabricantes.Estabilidade térmicaO RO3203 está preparado para revolucionar as aplicações de alta frequência.
