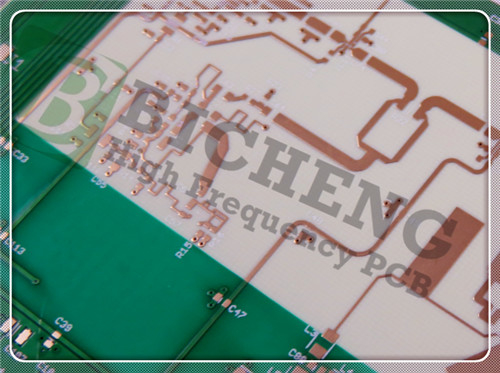

Apresento o Rogers RO4350B 4-Layer Rigid PCB, concebido para uma funcionalidade superior em aplicações exigentes.Esta placa de circuito impresso de alto desempenho é construída usando materiais Rogers RO4350B, que são conhecidos pela sua mistura única de hidrocarbonetos/cerâmica reforçada com vidro tecido.combinado com a fabricabilidade de epoxi/vidro.
Principais propriedades elétricas
As características elétricas do RO4350B são particularmente dignas de nota:
Constante dielétrica (Dk): Com um valor de 3,48 ± 0,05 a 10 GHz, este material garante um desempenho estável em uma ampla faixa de frequências, tornando-o adequado para aplicações de alta frequência.
Fator de dissipação: O baixo fator de dissipação de 0,0037 a 10 GHz indica perda mínima de sinal, o que é crucial para manter a integridade do sinal em aplicações de RF e microondas.
Conductividade térmica: A 0,69 W/m/°K, o RO4350B fornece excelente gestão térmica, permitindo uma efetiva dissipação de calor em circuitos de alta potência.
| RO4350B Valor típico |
| Imóveis |
RO4350B |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.66 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+ 50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.5 |
X, Y |
mm/m
(mil/ polegada) |
depois de etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
0.88
(5.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
(3) V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Vantagens em relação aos materiais convencionais
Eficiência em termos de custos
Um dos benefícios destacados do Rogers RO4350B é a sua relação custo-eficácia.Esta acessibilidade permite economias significativas na fabricação em larga escala sem comprometer a qualidade.
Estabilidade dimensional
O coeficiente térmico de expansão (CTE) do material RO4350B corresponde de perto ao do cobre.um fator crítico para placas de várias camadas em que diferentes materiais podem expandir-se e contrair-se a taxas variáveis.
Valores da ETC:
Eixo X: 10 ppm/°C
Eixo Y: 12 ppm/°C
Eixo Z: 32 ppm/°C
Alta estabilidade térmica
Com uma temperatura de transição de vidro (Tg) superior a 280 °C (536 °F), o RO4350B mantém a sua integridade estrutural e desempenho elétrico em uma ampla gama de temperaturas de processamento.Esta elevada estabilidade térmica é especialmente benéfica em aplicações sujeitas a um elevado esforço térmico.
Construção detalhada de PCB
O Rogers RO4350B 4-Layer Rigid PCB possui um empilhamento cuidadosamente projetado que maximiza o desempenho:
Configuração do empilhadeiro:
Capa de cobre 1: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Capa de cobre 2: 35 μm
Prepreg RO4450F: 0,102 mm (4 mil)
Capa de cobre 3: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Camada de cobre 4: 35 μm
Precisão de fabrico
As técnicas de fabrico de precisão garantem uma largura mínima de traço e espaço de 4/7 milímetros e um tamanho mínimo de buraco de 0,3 mm.Este nível de detalhe é essencial para projetos de alta densidade e garante a confiabilidade em layouts de circuitos complexos.
Garantia da qualidade e ensaios
Todos os PCB passam por rigorosos processos de garantia de qualidade, de acordo com as normas IPC-Classe 2. Cada placa é submetida a um teste elétrico 100% antes da expedição,assegurar que apenas os produtos totalmente funcionais cheguem ao clienteEste compromisso com a qualidade minimiza o risco de falhas no campo e aumenta a satisfação do cliente.
Aplicações típicas
A versatilidade do Rogers RO4350B 4-Layer Rigid PCB torna-o adequado para uma ampla gama de aplicações, incluindo:
Antenas da Estação Base Celular: Fornecem um desempenho robusto nos sistemas de comunicação.
Marcas de identificação por RF: permitem um rastreamento e uma identificação fiáveis.
Radar e sensores automotivos: Suporte a sistemas avançados de assistência ao condutor (ADAS) e recursos de segurança.
LNB para satélites de radiodifusão direta: assegurar uma recepção e um processamento de sinal de alta qualidade.
Conclusão
O Rogers RO4350B 4-Layer Rigid PCB representa um avanço significativo na tecnologia de PCB, combinando custo-eficácia com características de alto desempenho.Excelente estabilidade dimensional, e a sua elevada resistência térmica tornam-na uma escolha ideal para uma variedade de aplicações exigentes.este PCB se destaca como uma solução confiável para engenheiros e designers que buscam qualidade e desempenho em seus projetos.
