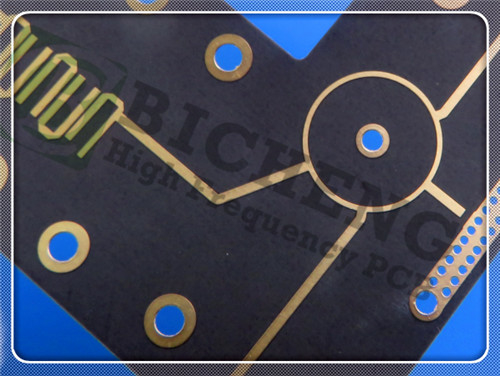

10 ml RT duroide 5880 PCB Dupla camada de cobre

Introdução ao RT/duroide 5880
O RT/duroid 5880 é um laminado de alta frequência que combina PTFE com microfibras de vidro.oferecendo uniformidade constante dielétrica incomparável em diferentes painéisAs microfibras orientadas aleatoriamente contribuem para esta uniformidade, assegurando um desempenho consistente numa ampla gama de frequências.RT-duroide 5880 é particularmente eficaz para aplicações que se estendem para a banda Ku e para além dela, tornando-o um componente essencial nos projetos electrónicos modernos.

Características fundamentais
O RT/duroide 5880 PCB é caracterizado por várias características notáveis:

Constante dielétrica: um valor constante de 2.2, com uma tolerância de 0,02 a 10 GHz / 23°C, garante uma propagação fiável do sinal.


Fator de dissipação: um fator de dissipação excepcionalmente baixo de 0,0009 a 10 GHz minimiza a perda de energia, aumentando a eficiência dos circuitos de alta frequência.


Coeficiente de temperatura da constante dielétrica (TCDk): com um TCDk de -125 ppm/°C, o PCB mantém um desempenho estável numa gama de temperaturas.


Absorção de umidade: Uma baixa taxa de absorção de umidade de apenas 0,02% torna este PCB ideal para ambientes de alta umidade, evitando a degradação ao longo do tempo.


Propriedades isotrópicas: O PCB apresenta um comportamento isotrópico, com um coeficiente de expansão térmica (CTE) de 31 ppm/°C ao longo do eixo X, 48 ppm/°C ao longo do eixo Y e 237 ppm/°C ao longo do eixo Z.

Benefícios
O RT/duroide 5880 PCB oferece inúmeras vantagens que aumentam o seu apelo para várias aplicações:

Propriedades elétricas uniformes: O desempenho elétrico consistente é alcançado em uma ampla faixa de frequências, garantindo a confiabilidade em aplicações exigentes.


Maquinabilidade: O material pode ser facilmente cortado, cortado e mecanizado, permitindo flexibilidade nos processos de projeto e fabricação.


Resistência química: a resistência aos solventes e reagentes tipicamente utilizados na fabricação de PCB aumenta a durabilidade e a longevidade.


Ideal para ambientes úmidos: A baixa taxa de absorção de umidade torna-o adequado para aplicações em ambientes de alta umidade, onde outros materiais podem falhar.


Confiabilidade comprovada: Reconhecido como um material bem estabelecido, o RT/duroide 5880 é conhecido por sua baixa perda elétrica entre os materiais PTFE reforçados.

Construção e especificações de PCB
O RT/duroide 5880 2-Layer Rigid PCB é construído com precisão e atenção aos detalhes:

Empilhadeira: O PCB possui duas camadas de cobre (35 μm cada) que englobam um núcleo de RT/duroide 5880 que mede 0,254 mm (10 mil).


Dimensões do quadro: as dimensões são definidas em 50 mm x 45 mm, com uma tolerância de ± 0,15 mm, facilitando a integração em vários desenhos.


Traça/Espaço Mínimo: Uma traça e espaço mínimos de 5/4 milis permitem projetos de alta densidade sem comprometer o desempenho.


Tamanho mínimo do buraco: um tamanho mínimo do buraco de 0,2 mm suporta uma variedade de pegadas de componentes.


Espessura finalizada: A espessura da placa finalizada é de 0,4 mm, com um peso de cobre externo de 1 oz (1,4 mil).


Finalização superficial: Ouro de imersão é aplicado, garantindo excelente desempenho elétrico e proteção contra fatores ambientais.


Silkscreen e Solder Mask: O silkscreen superior é impresso em branco, enquanto a máscara de solda superior é verde fosco; nenhum silkscreen inferior ou máscara de solda está incluído.


Vias: O PCB inclui um total de 42 vias, com preenchimento de cobre em pads de IC designados.


Ensaios: Antes da expedição é efectuado um rigoroso ensaio elétrico de 100% para garantir a funcionalidade e a fiabilidade.

Garantia da qualidade
Para manter altos padrões, o PCB RT/duroide 5880 adere aos padrões de qualidade IPC-Classe-2.Este compromisso com a qualidade garante que os clientes recebam um produto que satisfaça requisitos de desempenho rigorosos.

Aplicações típicas
Este PCB é considerado adequado para uma série de aplicações, incluindo:

Antenas de banda larga para companhias aéreas comerciais
Circuitos de microstripe e de stripline
Aplicações de Ondas Milimétricas
Sistemas de radar
Sistemas de orientação
Antenas de rádio digital ponto a ponto

O RT/duroid 5880 2-Layer Rigid PCB é posicionado como uma solução de alto desempenho e confiável projetada para atender às exigências rigorosas das aplicações eletrônicas modernas.
