TLX-8 PCB 20mil 0,6mm Placas de circuito impresso de dois lados

TLX-8 PCB 20mil 0.6mm Double-Sided Printed Circuit Boards
TLX-8 PCB 20mil 0.6mm Double-Sided Printed Circuit Boards

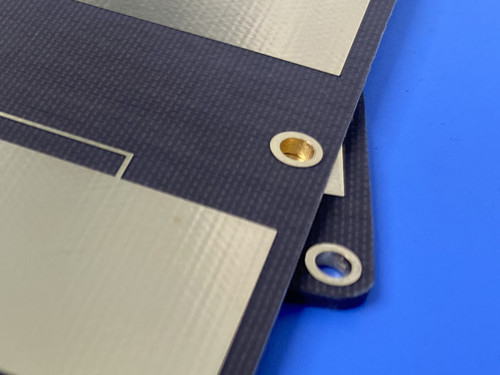

Imagem Grande :  TLX-8 PCB 20mil 0,6mm Placas de circuito impresso de dois lados

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS POR MÊS
Descrição de produto detalhada
Materiais: Taconic TLX-8 Core - 0,508 mm (20 mil) Número de camadas: 2-layer
Tamanho do PCB: 190 mm x 150 mm = 39Tipos = 39PCS, +/- 0,15 mm Espessura do PCB: 0,6 mm
Revestimento de superfície: Níquel sem eléctroPalladio sem eléctro e ouro por imersão (ENEPIG) Máscara de solda: - Não, não.
Destacar:

PWB frente e verso

,

0.6mm PCB

,

20 mil PCB

Estamos entusiasmados em apresentar o nosso recém-vendido PCB de 2 camadas, fabricado a partir da Taconic TLX-8. Esta placa avançada de circuito impresso foi projetada para atender às exigências rigorosas de aplicações de RF de alto desempenho.Neste artigo, vamos explorar os detalhes de construção, propriedades do material, características e aplicações deste produto excepcional.



Detalhes da construção do PCB

O nosso PCB de 2 camadas possui as seguintes especificações:



- Material de base: TLX-8, um laminado de fibra de vidro PTFE de alto desempenho ideal para aplicações de RF.


- Número de camadas: 2 camadas, proporcionando um equilíbrio óptimo de tamanho e desempenho.


- Dimensões dos painéis: 190 mm x 150 mm com uma tolerância de +/- 0,15 mm, permitindo uma fabricação e integração precisas.


- Traça/Espaço mínimo: 4/5 mils, acomodando layouts de circuitos densos cruciais para a electrónica moderna.


- Tamanho mínimo do buraco: 0,25 mm, que suporta a integração de componentes pequenos.


- Espessura da placa acabada: 0,6 mm, garantindo um perfil leve.


- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas externas, proporcionando uma conectividade robusta.


- espessura de revestimento: 20 μm, aumentando a fiabilidade e o desempenho.


- Finalização superficial: Níquel Electroless Palladium Electroless e ouro de imersão (ENEPIG), garantindo excelente soldabilidade e resistência à corrosão.


- Silkscreen e Solder Mask: Nenhum aplicado, permitindo a máxima flexibilidade de projeto.


- Ensaios elétricos: todas as placas são submetidas a 100% de ensaios elétricos antes da expedição para garantir a fiabilidade.



Empilhamento de PCB

A pilha do nosso PCB de 2 camadas consiste em:



- Camada de cobre 1: 35 μm
- Taconic TLX-8 Core: 0,508 mm (20 mil)
- Camada de cobre 2: 35 μm



Esta configuração otimiza o desempenho elétrico, tornando-o adequado para aplicações de alta frequência.



TLX-8 PCB 20mil 0,6mm Placas de circuito impresso de dois lados 0



Informações sobre o material: Taconic TLX-8



Visão geral do TLX-8

A Taconic TLX-8 é um laminado de fibra de vidro PTFE conhecido por sua confiabilidade em uma ampla gama de aplicações de RF.Sua versatilidade vem da disponibilidade de várias espessuras e opções de revestimento de cobre, tornando-o adequado para projetos de microondas com baixo número de camadas.



- Resistência ao arrasto: ideal para aplicações sujeitas a altos níveis de vibração, como os lançamentos espaciais.


- Exposição a altas temperaturas: adequado para utilização em módulos de motores.


- Resistência à radiação: eficaz para componentes utilizados em aplicações espaciais.


- Resistência ao ambiente extremo: concebido para suportar condições no mar e durante o voo.



Benefícios do TLX-8

1Excelentes valores PIM: atingindo níveis inferiores a -160 dBc, essenciais para o desempenho de RF.


2Propriedades mecânicas e térmicas: características robustas que suportam condições extremas.


3. Dk baixo e estável: garante perda mínima de sinal, crucial para aplicações de RF.


4- Dimensionalmente estável: mantém a integridade estrutural ao longo do tempo.


5Baixa absorção de umidade: protege contra os factores ambientais.



Aplicações típicas

O nosso PCB de 2 camadas é perfeitamente adequado para várias aplicações, incluindo:



- Sistemas de radar: essenciais para rastreamento e detecção precisos.


- Comunicações móveis: apoio às tecnologias de telecomunicações de ponta.


- Equipamento de ensaio de microondas: ideal para ensaios de componentes de RF.


- Dispositivos de transmissão de micro-ondas: Facilitar uma transmissão eficiente do sinal.


- acopladores, divisores e amplificadores: componentes-chave na gestão de sinais de RF.


Perfeito para aplicações de alta frequência.



Conclusão

Em conclusão, o nosso recém-vendido PCB de 2 camadas feito de Taconic TLX-8 com um acabamento de superfície ENEPIG mostra o auge da tecnologia de PCB.construção robusta, e adaptabilidade a aplicações exigentes, este PCB foi concebido para satisfazer as necessidades de várias indústrias, das telecomunicações à aeroespacial.

Ao escolher o nosso PCB, você está optando pela confiabilidade, desempenho e inovação.



Para consultas ou para fazer um pedido, por favor entre em contato com a nossa equipa de vendas hoje!



TLX-8 PCB 20mil 0,6mm Placas de circuito impresso de dois lados 1
