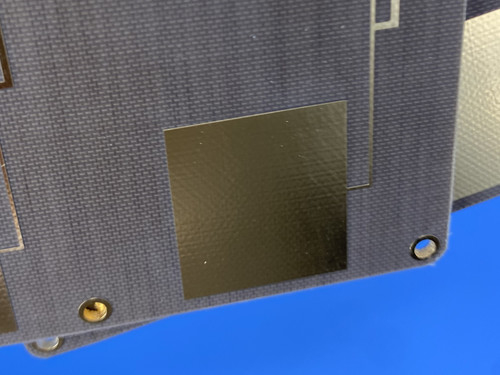

TLX-9 PCB 31 Mil Placas de circuito de imersão em ouro de 2 camadas

Apresento o nosso recém-vendido PCB de 2 camadas feito de TLX-9, um material composto de alto desempenho projetado para uma confiabilidade excepcional em várias aplicações.Esta placa compacta foi projetada para atender às exigências rigorosas da electrónica moderna, em especial em aplicações de RF e microondas.

Detalhes da construção do PCB

O nosso PCB de 2 camadas é meticulosamente concebido com as seguintes especificações principais:

- Material de base: TLX-9, composto de PTFE e laminados de vidro tecido conhecido pelas suas excelentes propriedades eléctricas e mecânicas.


- Contagem de camadas: 2 camadas, que facilitam projetos compactos, mantendo um elevado desempenho.


- Dimensões do painel: 78 mm x 39 mm, com uma tolerância de +/- 0,15 mm, garantindo uma elevada precisão na fabricação.


- Trace/Space mínimo: 4/7 mils, permitindo layouts de circuitos complexos.


- Tamanho mínimo do buraco: 0,25 mm, adequado para a integração de componentes menores.


- Espessura da placa acabada: 0,9 mm, proporcionando robustez sem comprometer o peso.


- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores, garantindo fortes conexões elétricas.


- Via espessura de revestimento: 20 μm, o que contribui para a fiabilidade geral do PCB.


- Revestimento superficial: Ouro de imersão, oferecendo excelente soldagem e resistência à oxidação.


- Silkscreen: Branco na parte superior para facilitar a identificação dos componentes; sem silkscreen na parte inferior.


- Máscara de solda: nenhuma de ambos os lados, facilitando a inspecção e montagem.


- Ensaios elétricos: cada placa é submetida a um ensaio elétrico de 100% antes do envio, garantindo uma fiabilidade de primeira linha.

Configuração do empilhamento

O empilhamento deste PCB consiste em

- Camada de cobre 1: 35 μm
- TLX-9 Core: 0,787 mm (31 mil)
- Camada de cobre 2: 35 μm

Esta configuração melhora a integridade do sinal e minimiza as perdas, tornando-o adequado para aplicações de alta frequência.

Os Benefícios do TLX-9

O TLX-9 é um material versátil que oferece inúmeras vantagens, particularmente em aplicações de RF e microondas.

- Constante dielétrica baixa: com uma constante dielétrica de 2.5, TLX-9 garante perda de sinal mínima, tornando-o ideal para circuitos de alta frequência.


- Fator de dissipação baixo: 0.0019, o fator de dissipação contribui para uma melhor eficiência energética.


- Alta degradação dielétrica: o TLX-9 pode suportar tensões superiores a 60 kV, garantindo durabilidade em ambientes exigentes.


- Superior resistência à umidade: com absorção de umidade inferior a 0,02%, o TLX-9 mantém a integridade durante vários processos de fabricação.


- Coeficiente de expansão térmica controlado (CTE):** A CTE do material é rigorosamente controlada, reduzindo os problemas de expansão térmica e mantendo a estabilidade dimensional.

Aplicações

O nosso PCB de 2 camadas é excepcionalmente adequado para várias aplicações, incluindo:

- Amplificadores de baixo ruído (LNAs): ideais para melhorar a qualidade do sinal nas comunicações de RF.


- Blocos de baixo ruído (LNB) e conversores de baixo ruído (LNC): essenciais para as comunicações por satélite.


- Serviços de Comunicação Pessoal (PCS): Perfeito para antenas de grande formato.


- Amplificadores de alta potência: concebidos para uma potência robusta.


- Componentes passivos: suportam uma série de funcionalidades de RF.

Garantia da qualidade

O nosso PCB adere ao padrão de qualidade IPC-Classe-2, garantindo uma elevada fiabilidade no desempenho.A combinação de processos de fabrico rigorosos e testes abrangentes garante que cada unidade atenda ou exceda as expectativas da indústria.

Conclusão

Em conclusão, o nosso recém-vendido PCB de 2 camadas com TLX-9 representa um salto significativo na tecnologia de PCB.Este PCB foi concebido para satisfazer as necessidades de aplicações eletrónicas avançadas.

Ao escolher o nosso PCB TLX-9, está a investir em fiabilidade, desempenho e inovação.Estamos empenhados em apoiar seus projetos com produtos de alta qualidade que impulsionam o sucesso no mercado competitivo de eletrônicos.

Para consultas ou para fazer um pedido, por favor entre em contato com a nossa equipa de vendas hoje!
