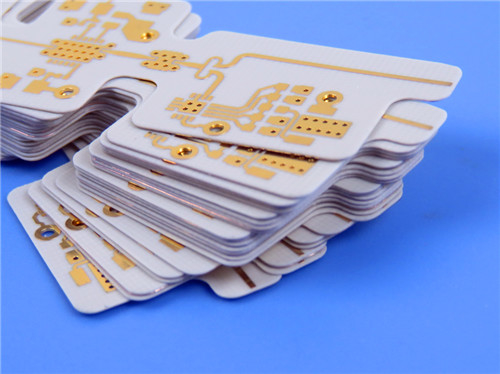

PCB de dois lados TFA300 10mil 0.254mm Imersão de ouro

PCB de dois lados TFA300 10mil 0.254mm Imersão de ouro

MOQ: 1 PCS
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS POR MÊS
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Material de PCB:
TFA300 Core - 0,254 mm (10 mil)
Número de camadas:
2-layer
Tamanho do PCB:
65 mm x 51 mm = 1 PCS, +/- 0,15 mm
Espessura do PCB:
0.3 mm
Peso de cobre:
1 oz (1,4 ml) camadas internas/exteriores
Revestimento de superfície:
Ouro de imersão
Máscara de solda:
- Não, não.
Tela de seda:
- Não, não.
Destacar:

PWB frente e verso

,

10mil de PCB

,

PCB de acabamento de ouro por imersão

Descrição do produto

Temos o prazer de apresentar o PCB de duas faces TFA300, uma solução de última geração concebida para aplicações de alta frequência e alta fiabilidade.Este PCB foi projetado especificamente para atender às exigências rigorosas de indústrias como a aeroespacial, telecomunicações e eletrónica avançada, onde o desempenho e a estabilidade são primordiais.



Construção e especificações de PCB



Composição do material
O PCB TFA300 é construído usando um material composto único que combina resina PTFE com cerâmica especialmente formulada.que resultam em várias vantagens:



- Propriedades elétricas excepcionais: a ausência de fibra de vidro minimiza a perda dielétrica, permitindo uma integridade superior do sinal.



- Gestão térmica melhorada: a elevada condutividade térmica de 0,6 W/mk garante uma efetiva dissipação de calor, mantendo um desempenho óptimo mesmo em condições exigentes.



Características físicas

- Contagem de camadas: Esta PCB apresenta uma construção de 2 camadas, otimizando o espaço e proporcionando um desempenho elétrico robusto.



- Dimensões: Medindo 65 mm x 51 mm com uma tolerância de precisão de ± 0,15 mm, este PCB é compacto e versátil.



- Espessura da placa acabada: a 0,3 mm, o PCB mantém a integridade estrutural, mantendo-se leve.



- Peso de cobre: as camadas exteriores têm um peso de cobre acabado de 1,4 mil, garantindo uma excelente condutividade.



PCB de dois lados TFA300 10mil 0.254mm Imersão de ouro 0



Especificações elétricas
- Traça/Espaço Mínimo: o projecto permite uma traça e um espaço mínimos de 5/7 mils, permitindo a integração de componentes densamente empacotados.



- Tamanho mínimo do buraco: as vias podem ser tão pequenas quanto 0,3 mm, suportando projetos de circuitos avançados.



- Via espessura de revestimento: Uma espessura de revestimento de 20 μm é utilizada para assegurar ligações fiáveis entre as camadas.



Garantia da qualidade
Fabricado de acordo com os padrões IPC-Classe-2, cada PCB é submetido a testes rigorosos para garantir a funcionalidade e confiabilidade antes da remessa.Este compromisso com a qualidade é crucial para aplicações em ambientes críticos.



Características avançadas



Propriedades dielétricas
O material TFA300 apresenta uma constante dielétrica (Dk) de 3,0 ± 0,04 a 10 GHz, tornando-o ideal para aplicações de alta frequência.0012 a 40 GHz assegura a preservação da integridade do sinal, reduzindo as perdas durante a transmissão.



Características térmicas
O coeficiente térmico da constante dielétrica (TCDK) é medido em -8 ppm/°C, proporcionando uma excelente estabilidade numa ampla gama de temperaturas de -55°C a 150°C.Esta estabilidade é essencial para aplicações que experimentam condições térmicas variáveis.



Absorção de umidade
Com uma taxa de absorção de umidade de apenas 0,04%, o PCB TFA300 foi projetado para funcionar de forma confiável em diversos ambientes, minimizando o risco de degradação.



Aplicações típicas

O PCB TFA300 é adequado para uma variedade de aplicações, incluindo:



- Equipamento aeroespacial: Ideal para sistemas de cabine e aplicações aeroespaciais cruciais que exigem alta fiabilidade.



- Microondas e antenas: Suporta antenas sensíveis à fase e outras aplicações de microondas que exigem um tratamento preciso do sinal.



- Sistemas de radar: eficazes para sistemas de alerta precoce e de radar aéreos, beneficiando das características de baixa perda do material.



- Antenas de matriz de fases: facilitam redes avançadas de formação de feixe e comunicações por satélite, garantindo um processamento eficiente do sinal.



- Amplificadores de potência: Otimiza o desempenho em aplicações de alta potência, aumentando a eficiência geral do sistema.



Conclusão
O PCB TFA300 representa um avanço significativo na tecnologia de PCB, oferecendo desempenho e fiabilidade excepcionais para aplicações de alta frequência.Garantia rigorosa da qualidade, e versatilidade tornam-no uma escolha ideal para engenheiros e designers que enfrentam os desafios da electrónica moderna.



Com disponibilidade mundial, o PCB TFA300 está pronto para apoiar os seus projetos mais exigentes.Estamos ansiosos para ajudá-lo a alcançar os objetivos do seu projeto com este produto de ponta.



PCB de dois lados TFA300 10mil 0.254mm Imersão de ouro 1
