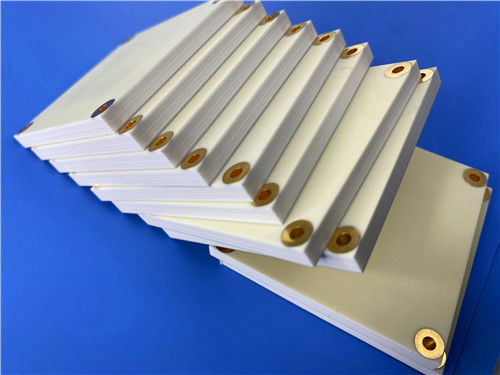

2 camadas de PCB TP980 7,62 mm de espessura ENIG com Electroless Nickel imersão revestimento de ouro

Estamos entusiasmados por apresentar o nosso PCB de alto desempenho, feito do inovador material TP980, concebido para aplicações de alta frequência,Este PCB atende às exigências rigorosas da eletrónica de hoje, tornando-a uma excelente escolha para projetos de navegação por satélite, tecnologia de mísseis e antenas miniaturizadas.

Detalhes da construção

Este PCB de dois lados é projetado com precisão usando TP980, um material termoplástico de alta frequência que oferece um desempenho notável.

Os principais detalhes da construção incluem:

- Material de base: TP980


- Número de camadas: duplo lado


- Dimensões do quadro: 185 mm x 185 mm, com uma tolerância de ± 0,15 mm, garantindo precisão para desenhos complexos.


- Traça/Espaço mínimo: 6/6 mils, permitindo layouts compactos e eficientes.


- Dimensão mínima do buraco: 0,8 mm, para acomodar vários tipos de componentes.


- Espessura da placa: 7,7 mm, contribuindo para um design robusto.


- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores, proporcionando uma capacidade de manuseio de corrente adequada.


- Espessura de revestimento: 20 μm, aumentando a fiabilidade da ligação.


- Revestimento superficial: Ouro de imersão em níquel sem eletricidade (ENIG), garantindo excelente condutividade e resistência à corrosão.


- Ensaios elétricos: cada PCB é submetido a 100% de ensaios elétricos antes da expedição para garantir a sua funcionalidade.

Empilhamento de PCB

A empilhadeira deste PCB é concebida para um desempenho óptimo, consistindo em:

- Camada de cobre 1: 35 μm
- TF980 Core: 7,62 mm (300 mils)
- Camada de cobre 2: 35 μm

Garantia da qualidade

A qualidade é uma prioridade máxima no nosso processo de fabricação. Os nossos PCBs são produzidos de acordo com os padrões IPC-Classe-2, garantindo que cumprem os padrões de referência da indústria em termos de fiabilidade e desempenho.Cada unidade é submetida a testes elétricos rigorosos, confirmando a funcionalidade e minimizando o risco de defeitos.

Características do material TP980

O TP980 é um material termoplástico único que combina cerâmica e resina de óxido de polifenileno (PPO) sem reforço de fibra de vidro.Esta composição distintiva permite o ajuste preciso da constante dielétricaAs principais características do TP980 incluem:

- Constante dielétrica (Dk): 9,8 ± 0,2 a 10 GHz, proporcionando uma excelente integridade do sinal.


- Fator de dissipação: 0,0012 a 10 GHz, garantindo perda mínima de sinal.


- Baixo coeficiente térmico de Dk: -40 ppm/°C, mantendo a estabilidade numa ampla gama de temperaturas (-55°C a 150°C).


- Conductividade térmica: 0,65 W/mk, facilitando a efetiva dissipação de calor.


- Absorção de humidade: 0,01%, aumentando a fiabilidade em ambientes úmidos.


- Classificação de inflamabilidade: UL 94-V0, garantindo a segurança em várias aplicações.

Vantagens da utilização de PCB TP980

As vantagens de escolher o nosso PCB TP980 de dois lados são significativas:

1- Desempenho melhorado: a alta constante dielétrica e o baixo fator de dissipação do material contribuem para uma integridade superior do sinal, tornando-o ideal para aplicações de alta frequência.


2Estabilidade térmica: o baixo coeficiente térmico garante estabilidade de desempenho numa ampla gama de temperaturas, o que é crucial para ambientes exigentes.


3Confiabilidade: A combinação de baixa absorção de umidade e altas classificações de inflamabilidade aumenta a fiabilidade e segurança do PCB, reduzindo o risco de falhas em aplicações críticas.


4Flexibilidade de concepção: o ajuste preciso da constante dielétrica permite soluções personalizadas, que acomodam uma ampla gama de requisitos de circuito.

Aplicações típicas

O PCB TP980 é adequado para várias aplicações de alto desempenho, incluindo:

- Sistemas globais de navegação por satélite: assegurar um posicionamento preciso e um desempenho fiável em ambientes desafiadores.


- Tecnologia de mísseis: fornecer a durabilidade e o desempenho necessários para aplicações críticas de defesa.


- Tecnologia de fusível: facilitar o tempo preciso e o controlo em sistemas de armas.


- Antenas miniaturizadas: suportam projetos compactos sem comprometer o desempenho.

Disponibilidade mundial

Este PCB de alto desempenho está disponível em todo o mundo, garantindo que os clientes em diferentes regiões possam acessar nossas soluções avançadas para seus projetos eletrônicos.

Conclusão

Em conclusão, o PCB TP980 representa o auge da fiabilidade e do desempenho no domínio da electrónica de alta frequência.e garantia de qualidade rigorosaO PCB TP980 é a escolha ideal para aplicações de ponta em várias indústrias.Contacte-nos hoje para saber mais e solicitar um orçamento para o seu próximo projeto!
