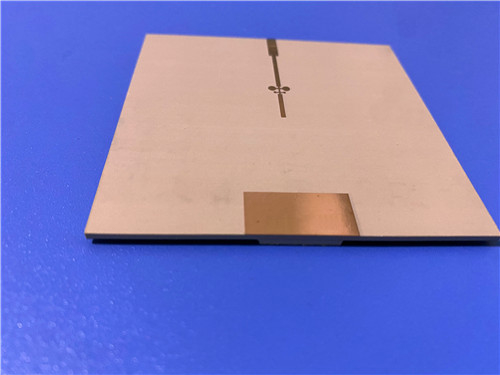

PCB IsoClad 933 de 2 camadas de 20 mil com acabamento em ouro por imersão em níquel químico

No mundo da eletrônica, a demanda por placas de circuito impresso (PCIs) inovadoras e confiáveis está sempre aumentando. A PCI IsoClad 933 surge como uma solução de destaque, projetada especificamente para aplicações que exigem alto desempenho e durabilidade, como antenas conformais, sistemas de radar e tecnologias de orientação de mísseis.

Composição do Material

Esta PCI de alta frequência é construída a partir de laminados IsoClad 933, que são compósitos de fibra de vidro não tecida e PTFE. Essa combinação única permite maior flexibilidade e estabilidade dimensional em comparação com os laminados de fibra de vidro tecida tradicionais. O uso de fibras aleatórias mais longas aumenta a uniformidade da constante dielétrica da PCI, tornando-a ideal para aplicações de alta frequência.

Especificações Técnicas

- Contagem de Camadas: 2 camadas
- Dimensões da Placa: 50mm x 60mm (±0,15mm)
- Traço/Espaço Mínimo: 4/4 mils
- Tamanho Mínimo do Furo: 0,25mm
- Espessura da Placa Acabada: 0,8mm
- Peso do Cobre Acabado: 1oz (1,4 mils) nas camadas externas
- Espessura da Plating das Vias: 20 μm
- Acabamento da Superfície: Ouro por Imersão em Níquel Químico
- Teste Elétrico: 100% de teste elétrico antes do envio

Stackup da PCI

O stackup da PCI IsoClad 933 consiste em:

- Camada de Cobre 1: 35 μm
- Núcleo IsoClad 933: 0,787 mm (31 mils)
- Camada de Cobre 2: 35 μm

Esta configuração garante o desempenho elétrico ideal e o gerenciamento térmico, cruciais para circuitos de alta frequência.

Vantagens de Desempenho

Propriedades Dielétricas Aprimoradas

A PCI IsoClad 933 possui uma constante dielétrica (Dk) de 2,33 a 10GHz, juntamente com um baixo fator de dissipação de 0,0016 a 10GHz. Essas propriedades minimizam a perda de sinal, tornando a PCI adequada para aplicações em tecnologias de micro-ondas e RF, onde a manutenção da integridade do sinal é crítica.

Estabilidade Térmica e Confiabilidade

Com um coeficiente térmico de Dk em -132 ppm/°C e uma resistência dielétrica de ruptura superior a 45 kV, a PCI IsoClad 933 é projetada para suportar flutuações de temperatura e estresse elétrico. Isso garante um desempenho confiável em ambientes exigentes.

Flexibilidade e Estabilidade Dimensional

A estrutura de fibra de vidro não tecida torna a PCI IsoClad 933 menos rígida do que os materiais tradicionais, permitindo uma integração mais fácil em projetos que exigem dobra ou modelagem. Essa flexibilidade é particularmente benéfica para antenas conformais e outras aplicações especializadas.

Inflamabilidade e Segurança

Com uma classificação de inflamabilidade UL-94 V0, a PCI IsoClad 933 atende aos rigorosos padrões de segurança, garantindo que possa ser usada em aplicações onde a resistência ao fogo é essencial.

Aplicações

A PCI IsoClad 933 é versátil e adequada para uma ampla gama de aplicações avançadas, incluindo:

- Antenas Conformais: Ideal para sistemas que exigem flexibilidade e design compacto.

- Circuitos Stripline e Microstrip: Perfeitos para transmissão de sinal de alta frequência.

- Sistemas de Orientação de Mísseis: Projetados para atender às rigorosas exigências de aplicações militares.

- Sistemas de Radar e Guerra Eletrônica: Projetados para confiabilidade em tecnologias de defesa críticas.

Garantia de Qualidade

Fabricada de acordo com os padrões IPC-Class-2, a PCI IsoClad 933 garante alta confiabilidade e qualidade. Cada placa passa por rigorosos testes elétricos de 100% antes do envio, garantindo que cada unidade atenda às especificações de desempenho.

Conclusão

Escolha a PCI IsoClad 933 para uma solução confiável e de alta qualidade que se destaca em ambientes desafiadores. Com seus materiais avançados e testes rigorosos, esta PCI foi projetada para suportar seus projetos mais exigentes com confiança.
