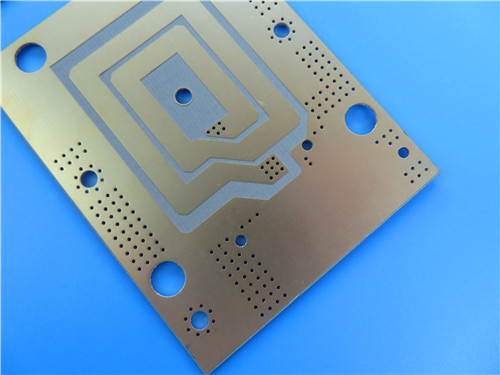

RF-35 PCB duplo lado 20 mil ENIG Finish

Esta placa de circuito impresso (PCI) de 2 camadas de alta qualidade é construída com RF-35, um laminado orgânico-cerâmico avançado, ideal para aplicações comerciais de micro-ondas e radiofrequência.

Configuração da Camada
Esta PCI apresenta uma estrutura de 2 camadas, consistindo em:


- Camada de Cobre 1: 35 μm
- Núcleo RF-35: 20 mil (0,508 mm)
- Camada de Cobre 2: 35 μm

A construção de dupla camada facilita a transmissão eficiente do sinal e minimiza a diafonia, crucial para manter a integridade do sinal em aplicações de alta frequência.

Dimensões e Especificações
- Dimensões da Placa: 239,5 mm x 130 mm (± 0,15 mm)
- Espessura Final: 0,6 mm
- Traço/Espaço Mínimo: 5/7 mils
- Tamanho Mínimo do Furo: 0,3 mm
- Peso do Cobre Acabado: 1 oz (1,4 mils) nas camadas externas
- Acabamento da Superfície: Ouro por Imersão em Níquel Químico, proporcionando excelente soldabilidade e resistência à corrosão.

Controle de Qualidade
Nossas PCI passam por rigorosos testes elétricos de 100% antes do envio, garantindo que cada unidade atenda aos mais altos padrões de confiabilidade. Fabricadas de acordo com as especificações IPC-Class-2, estas placas são projetadas para um desempenho confiável em ambientes exigentes.

Características de Desempenho

Propriedades Elétricas
A PCI RF-35 apresenta uma constante dielétrica de 3,5 a 1,9 GHz, garantindo uma perda mínima de sinal para aplicações de alta frequência. Seu baixo fator de dissipação de 0,0018 aumenta a eficiência operacional, enquanto a absorção de umidade é de apenas 0,02%, mantendo a estabilidade em vários ambientes. Além disso, uma tensão de ruptura dielétrica de 41 kV oferece confiabilidade elétrica robusta.

Propriedades Mecânicas
Esta PCI exibe excelente resistência mecânica, com classificações de resistência à tração superiores a 8,0 lbs/pol (1,5 N/mm) para cobre de 1/2 oz. e mais de 10,0 lbs/pol (1,8 N/mm) para cobre de 1 oz. A resistência à flexão mede mais de 22.000 psi (152 N/mm2) longitudinalmente e mais de 18.000 psi (124 N/mm2) transversalmente. A resistência à tração também é alta, em 27.000 psi (187 N/mm2) longitudinalmente e 21.000 psi (145 N/mm2) transversalmente, garantindo durabilidade durante os processos de fabricação.

Propriedades Térmicas
A PCI oferece uma condutividade térmica de 0,24 W/m/K, dissipando o calor de forma eficaz. Seu coeficiente de expansão térmica (CTE) varia de 19-24 ppm/°C na direção X-Y e 64 ppm/°C na direção Z, indicando estabilidade sob mudanças de temperatura. Essa resiliência térmica é crucial para manter a integridade estrutural em diversas condições operacionais.

Benefícios

Custo-Benefício
A PCI RF-35 oferece uma solução de baixo custo sem comprometer a qualidade ou o desempenho. Seu design é otimizado para produção em alto volume, tornando-a uma escolha econômica para os fabricantes.

Capacidade de Retrabalho Aprimorada
A excelente resistência à tração do RF-35 permite o retrabalho fácil dos componentes. Isso é particularmente benéfico na fabricação de eletrônicos, onde modificações e reparos são frequentemente necessários.

Baixa Absorção de Umidade
Com uma taxa de absorção de umidade ultrabaixa, o RF-35 minimiza o risco de delaminação e garante confiabilidade a longo prazo, particularmente em ambientes úmidos.

Acabamento de Superfície Liso
O acabamento em ouro por imersão em níquel químico proporciona uma superfície lisa, melhorando a soldabilidade e reduzindo a probabilidade de defeitos durante a montagem.

Aplicações

A versatilidade da PCI RF-35 a torna adequada para uma ampla gama de aplicações, incluindo:

- Amplificadores de Potência: Essenciais para aumentar a força do sinal em comunicação RF.


- Filtros e Acopladores: Usados em vários circuitos RF para gerenciar o fluxo de sinal e reduzir a interferência.


- Componentes Passivos: Ideal para aplicações que exigem baixa perda e alta confiabilidade.

Conclusão

Esta PCI RF-35 é um testemunho de engenharia e processos de fabricação avançados. Com suas propriedades de material superiores, rigoroso controle de qualidade e aplicações versáteis, é uma solução ideal para empresas que buscam aprimorar suas ofertas de produtos eletrônicos. Ao escolher nossa PCI RF-35, você está investindo em confiabilidade, desempenho e custo-benefício, garantindo que seus produtos atendam às demandas do cenário eletrônico de alta frequência atual.

Para mais informações ou para fazer um pedido, entre em contato com nossa equipe de vendas. Estamos aqui para ajudá-lo com a melhor solução de PCI para suas necessidades.
