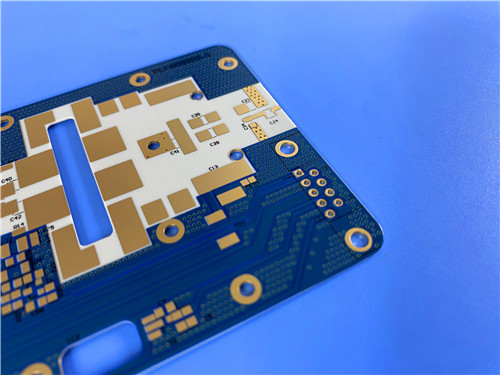

Esta PCB de alto desempenho foi projetada para atender aos requisitos rigorosos de uma variedade de aplicações de alta frequência, garantindo confiabilidade e precisão.
Compreendendo o Material RF-60A
O RF-60A faz parte da estimada família ORCER da Taconic, conhecida por sua excepcional construção de laminado orgânico-cerâmico. Este material é fabricado com reforço de tecido de vidro, que aumenta a estabilidade dimensional e a resistência à flexão, tornando-o ideal para aplicações eletrônicas exigentes. A formulação inovadora do RF-60A resulta em baixa absorção de umidade e propriedades elétricas uniformes, estabelecendo uma referência de confiabilidade em ambientes desafiadores.
Principais Propriedades do RF-60A
As características robustas do RF-60A o tornam um material preferido para aplicações de alta frequência:
- Constante Dielétrica (Dk): 6,15 a 10 GHz. Este baixo Dk permite perdas mínimas de sinal e melhor desempenho em aplicações de RF.
- Fator de Dissipação: 0,0038 a 10 GHz/23°C. Este baixo fator de dissipação garante uma transmissão de sinal eficiente com geração de calor reduzida.
- Absorção de Umidade: 0,02%. A baixa taxa de absorção de umidade contribui para maior confiabilidade em ambientes úmidos.
- Condutividade Térmica: 0,4 W/MK. Esta propriedade auxilia na dissipação de calor eficaz, crucial para aplicações de alta potência.
- CTE (Coeficiente de Expansão Térmica):
- Eixo X: 9 ppm/°C
- Eixo Y: 8 ppm/°C
- Eixo Z: 69 ppm/°C
- Propriedades de Liberação de Gases: 0,02% TML, 0,01% WVR. Essas características tornam o RF-60A adequado para aplicações com restrições de espaço.
Essas propriedades garantem que a PCB RF-60A mantenha a integridade do desempenho mesmo em condições extremas, o que é essencial para aplicações aeroespaciais, telecomunicações e dispositivos médicos.
| Valores Típicos do RF-60A |
| Propriedade |
Método de Teste |
Unidade |
Valor |
Unidade |
Valor |
| Dk @ 10 GHz |
IPC-650 2.5.5.6 |
|
6.15 |
|
6.15 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 |
|
0.0038 |
|
0.0038 |
| Absorção de Umidade |
IPC-650 2.6.2.1 |
% |
0.02 |
% |
0.02 |
| Ruptura Dielétrica |
IPC-650 2.5.6 |
kV |
53 |
kV |
53 |
| Resistência Dielétrica |
ASTM D 149 |
V/mil |
880 |
kV/mm |
35 |
| Resistividade Volumétrica |
IPC-650 2.5.17.1 (Após Umidade) |
Mohm/cm |
9.0 x 108 |
Mohm/cm |
9.0 x 108 |
| Resistividade Superficial |
IPC-650 2.5.17.1 (Após Umidade) |
Mohm |
2.28 x 108 |
Mohm |
2.28 x 108 |
| Resistência ao Arco |
IPC-650 2.5.1 |
Segundos |
193 |
Segundos |
193 |
| Resistência à Flexão (MD) |
ASTM D 790 |
psi |
18.300 |
N/mm2 |
126.2 |
| Resistência à Flexão (CD) |
ASTM D 790 |
psi |
14.600 |
N/mm2 |
100.7 |
| Resistência à Tração (MD) |
ASTM D 3039 |
psi |
19.500 |
N/mm2 |
134.4 |
| Resistência à Tração (CD) |
ASTM D 3039 |
psi |
16.300 |
N/mm2 |
112.4 |
| Módulo de Young |
ASTM D 3039 |
kpsi |
1.590 |
N/mm2 |
11.000 |
| Razão de Poisson |
ASTM D 3039 |
|
0.068 |
N/mm2 |
0.068 |
| Módulo de Compressão |
ASTM D 695 (23°C) |
kpsi |
338 |
|
2.330 |
| Resistência ao Descascamento (1 oz. ED) |
IPC-650 2.4.8 Sec. 5.2.2 (Tensão Térmica) |
lbs/in |
8 |
N/mm |
1.4 |
| Estabilidade Dimensional (MD) |
IPC-650 2.4.39 Sec. 5.4 (Após Cozimento) |
mils/in |
0.68 |
mm/M |
0.68 |
| Estabilidade Dimensional (CD) |
IPC-650 2.4.39 Sec. 5.4 (Após Cozimento) |
mils/in |
1.05 |
mm/M |
1.05 |
| Densidade (Gravidade Específica) |
ASTM D 792 |
g/cm3 |
2.79 |
g/cm3 |
2.79 |
| Condutividade Térmica |
ASTM F 433 |
W/M*K |
0.4 |
W/M*K |
0.4 |
| CTE (eixo X) |
ASTM D 3386 (-30°C - 125°C) |
ppm/°C |
9 |
ppm/°C |
9 |
| CTE (eixo Y) |
ASTM D 3386 (-30°C - 125°C) |
ppm/°C |
8 |
ppm/°C |
8 |
| CTE (eixo Z) |
ASTM D 3386 (-30°C - 125°C) |
ppm/°C |
69 |
ppm/°C |
69 |
| Liberação de Gases (% TML) |
ASTM E 595* |
% |
0.02 |
% |
0.02 |
| Liberação de Gases (% CVCM) |
ASTM E 595* |
% |
0.00 |
% |
0.00 |
| Liberação de Gases (% WVR) |
ASTM E 595* |
% |
0.01 |
% |
0.01 |
| Classificação de Inflamabilidade |
UL 94 |
|
V-0 |
|
V-0 |
Especificações Detalhadas da PCB
Esta PCB apresenta uma construção rígida de 2 camadas sofisticada que otimiza o desempenho para aplicações de alta frequência. Abaixo estão as especificações precisas que definem suas capacidades:
Especificações Técnicas
- Material Base: RF-60A
- Contagem de Camadas: 2 camadas, proporcionando um equilíbrio entre complexidade e eficiência.
- Dimensões da Placa: 65 mm x 14 mm (±0,15 mm), permitindo designs compactos sem sacrificar a funcionalidade.
- Traço/Espaço Mínimo: 4/6 mils, facilitando designs de circuitos intrincados.
- Tamanho Mínimo do Furo: 0,3 mm, acomodando vários componentes eletrônicos.
- Espessura da Placa Acabada: 0,7 mm, garantindo durabilidade e confiabilidade.
- Peso do Cobre Acabado: 1 oz (1,4 mils) nas camadas externas, fornecendo conexões elétricas robustas.
- Espessura da Chapeação das Vias: 20 μm, aumentando a durabilidade das conexões entre as camadas.
- Acabamento da Superfície: Ouro por Imersão, garantindo excelente soldabilidade e resistência à corrosão.
- Serigrafia Superior: Preto, fornecendo identificação clara para os componentes.
- Máscara de Solda Superior: Azul, contribuindo para o design estético e funcional.
- Teste Elétrico: 100% testado antes do envio, garantindo a garantia de qualidade.
- Disponibilidade Global: Sim, tornando-o acessível para fabricantes em todo o mundo.
Estrutura de Empilhamento da PCB
O empilhamento da PCB RF-60A consiste em:
- Camada de Cobre 1: 35 μm, garantindo a transmissão eficaz do sinal.
- Dielétrico RF-60A: 0,635 mm (25 mils), fornecendo isolamento e estabilidade essenciais.
- Camada de Cobre 2: 35 μm, permitindo configurações de circuito complexas.
Esta configuração cuidadosamente projetada garante desempenho e confiabilidade ideais, particularmente em aplicações de alta frequência.
Aplicações na Indústria
A PCB RF-60A é adequada para várias aplicações de alta frequência, incluindo:
Amplificadores de Potência: Usados em sistemas de comunicação onde a força do sinal é crítica.
Filtros e Acopladores: Essenciais para o processamento e roteamento de sinais em circuitos de RF.
Antenas Miniaturizadas: Ideais para designs compactos em dispositivos de comunicação modernos.
Componentes Passivos: Como capacitores e resistores, onde a estabilidade e a confiabilidade são primordiais.
Conformidade e Sustentabilidade
A PCB RF-60A está em conformidade com os padrões IPC-Class-2, garantindo que atenda aos benchmarks de fabricação de alta qualidade. Além disso, ela está em conformidade com RoHS e WEEE, refletindo um compromisso com a sustentabilidade ambiental e práticas de fabricação responsáveis. Essa conformidade não apenas garante a segurança para os usuários finais, mas também se alinha aos esforços globais para minimizar o lixo eletrônico.
Conclusão
Com seu material RF-60A avançado, alta precisão e design robusto, a PCB rígida de 2 camadas é posicionada como a solução perfeita para seu próximo projeto eletrônico. Qualidade e confiabilidade superiores são oferecidas, sob medida para aplicações de alta frequência!
Para mais informações ou para fazer um pedido, entre em contato com nossa equipe de vendas dedicada.
