MOQ: | 1 UNIDADE |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS por mês |

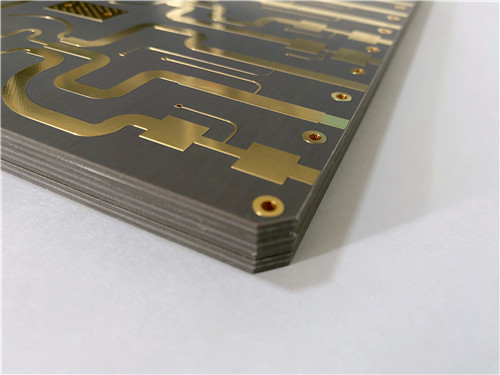

Introduzindo o TP1020 Double-Sided PCB, uma placa de circuito impresso de alto desempenho projetada para aplicações avançadas em ambientes de alta frequência.Este PCB é projetado para confiabilidade e desempenho dielétrico óptimo, tornando-o ideal para circuitos electrónicos complexos.
O material TP1020 é uma composição termoplástica única, integrando cerâmica com resina de óxido de polifenileno (PPO).O TP1020 oferece um desempenho e estabilidade dielétricos superioresA ausência de fibra de vidro permite uma superfície mais lisa, melhorando a integridade do sinal e reduzindo as perdas, o que é crítico para aplicações de alta frequência.
Principais propriedades do TP1020
- Constante dielétrica (Dk): ajustável na gama de 3 a 25, com um valor padrão de 10,2 ± 0,2 a 10 GHz. Esta afinação garante que os projetos possam ser otimizados para requisitos específicos de circuito.
- Fator de dissipação baixo: com um fator de dissipação de 0,0012 a 10 GHz, o TP1020 minimiza a perda de energia, aumentando a eficiência geral.
- Estabilidade térmica: o material apresenta um baixo coeficiente térmico da constante dielétrica (TCDK) de -40 ppm/°C, garantindo um desempenho estável numa ampla gama de temperaturas (-55°C a 150°C).
Especificações técnicas
O PCB TP1020 é meticulosamente concebido com as seguintes especificações:
- Número de camadas: duplo lado
- Dimensões do quadro: 129 mm x 129 mm (± 0,15 mm)
- Traça/Espaço mínimo: 5/8 mil, permitindo desenhos densamente empacotados.
- Dimensão mínima do buraco: 0,7 mm, para acomodar vários tipos de componentes.
- Espessura da placa acabada: 6,0 mm para garantir a durabilidade.
- Revestimento de superfície: Ouro de imersão em níquel sem eletricidade (ENIG) para uma excelente soldabilidade e resistência à corrosão.
- Ensaios elétricos: cada placa é submetida a um ensaio elétrico de 100% antes da expedição, garantindo a garantia da qualidade.
Parâmetro técnico do produto | Modelos de produtos e folha de dados | |||||||||||||||
Características do produto | Condições de ensaio | Unidade | TP TP-1 TP-2 | |||||||||||||
Constante dielétrica | Quando a constante dielétrica for ≤ 11, a condição de ensaio é de 10 GHz. Quando a constante dielétrica for > 11, a condição de ensaio é de 5 GHz. |
/ | 3.0±0.06 | 4.4±0.09 | 6.0±0.12 | |||||||||||
6.15±0.12 | 9.2±0.18 | 90,6 ± 0.19 | ||||||||||||||
10.2±0.2 | 11.0±0.022 | 16.0±0.4 | ||||||||||||||
20.0±0.8 | 22.0±0.88 | 25.0±1.0 | ||||||||||||||
A constante dielétrica pode ser personalizada na faixa de 3,0 a 25. | ||||||||||||||||
Tolerância constante dielétrica | Constante dielétrica 3,0110 | / | ± 2% | |||||||||||||
Constante dielétrica 11,1 ̇ 16.0 | / | ± 2,5% | ||||||||||||||
Constante dielétrica 16,1 ̇ 25.0 | / | ± 4% | ||||||||||||||
Tangente de perdas | Tangente de Perda 3,0 ̊9.5 | 10 GHz | / | 0.0010 | ||||||||||||
Tangente de Perda 9,6110 | 10 GHz | / | 0.0012 | |||||||||||||
Tangente de Perda 11,1 ¢ 16.0 | 5 GHz | / | 0.0015 | |||||||||||||
Tangente de Perda 16.1 ¢ 25.0 | 5 GHz | / | 0.0020 ¢ 0.0025 | |||||||||||||
Coeficiente de temperatura constante dielétrica | Constante dielétrica 3,0 ̊9.5 | -55 oC a 150 oC | PPM/°C | - 50 | ||||||||||||
Constante dielétrica 9,6 ‰ 16.0 | -55 oC a 150 oC | PPM/°C | - 40 | |||||||||||||
Constante dielétrica 16,1 ̇ 25.0 | -55 oC a 150 oC | PPM/°C | - 55 | |||||||||||||
Resistência ao descascamento | 1 OZ Estado normal | N/mm | > 06 | |||||||||||||
1 oz após ensaio de umidade AC | N/mm | > 04 | ||||||||||||||
Resistividade de volume | Estado normal a 500 V | MΩ.cm | > 1 × 109 | |||||||||||||
Resistividade de superfície | Estado normal a 500 V | MΩ | > 1 × 107 | |||||||||||||
Coeficiente de expansão térmica (XY Z) |
Constante dielétrica 3,00 ̊4.40 | -55 oC a 150 oC | PPM/°C | 60,60,70 | ||||||||||||
Constante dielétrica 4,60 ̊6.15 | -55 oC a 150 oC | PPM/°C | 50,50,60 | |||||||||||||
Constante dielétrica 6,16 ‰ 11.0 | -55 oC a 150 oC | PPM/°C | 40,40,55 | |||||||||||||
Constante dielétrica 11,1 ̇ 16.0 | -55 oC a 150 oC | PPM/°C | 40,40,50 | |||||||||||||
Constante dielétrica 16,1 ̇ 25.0 | -55 oC a 150 oC | PPM/°C | 35,35,40 | |||||||||||||
Absorção de água | 20 ± 2 °C, 24 horas | % | ≤ 0.01 | |||||||||||||
Temperatura de funcionamento a longo prazo | Câmara de baixa e alta temperatura | °C | -100°C a 150°C | |||||||||||||
Composição do material | Polifenilenoóxido, cerâmica, emparelhado com folha de cobre ED. | |||||||||||||||
Os dados de densidade e condutividade térmica para materiais com diferentes constantes dielétricas são os seguintes: | ||||||||||||||||
Características do produto | Unidade | Constante dielétrica | ||||||||||||||
3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
Densidade | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
Conductividade térmica | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 |
Aplicações do PCB TP1020
A versatilidade do PCB TP1020 torna-o adequado para uma ampla gama de aplicações de alta tecnologia:
1Sistemas globais de navegação por satélite: as capacidades de alta frequência e características de baixa perda tornam o TP1020 ideal para sistemas de navegação de precisão.
2Sistemas de mísseis: A confiabilidade e o desempenho do PCB em condições extremas são cruciais para aplicações militares onde o fracasso não é uma opção.
3Tecnologia de fusível: o PCB TP1020 suporta os circuitos complexos necessários para sistemas modernos de fusível, garantindo mecanismos de detonação confiáveis.
4. Antenas miniaturizadas: Com seu design compacto e desempenho de alta frequência, o TP1020 é perfeito para desenvolver antenas miniaturizadas usadas em vários dispositivos de comunicação.
Garantia da qualidade
O nosso compromisso com a qualidade reflete-se na adesão ao padrão IPC-Classe-2 para o PCB TP1020.assegurar que cumprem os critérios de referência do setor em matéria de desempenho e fiabilidadeOs testes elétricos 100% garantem que cada PCB enviado esteja livre de defeitos, proporcionando aos nossos clientes tranquilidade.
Conclusão
O TP1020 Double-Sided PCB é mais do que apenas uma placa de circuito; é uma solução de alto desempenho que atende às exigências rigorosas da eletrónica moderna.Com as suas propriedades de material avançadas e engenharia precisa, TP1020 PCB está pronto para elevar seus projetos a novas alturas.
À medida que continuamos a inovar e a expandir a nossa oferta, convidamo-lo a explorar o potencial do PCB TP1020 para o seu próximo projeto.Por favor, contacte a nossa equipa de vendas ou visite o nosso website.
