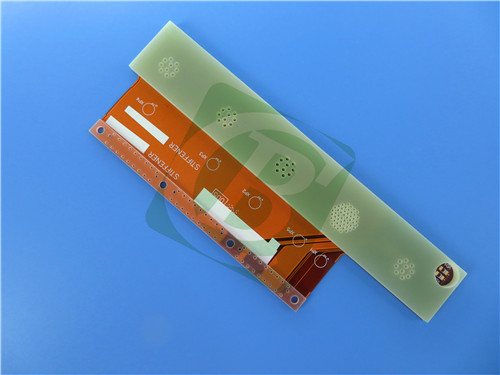

As placas de circuito impresso flexíveis (PCBs) revolucionaram a indústria eletrônica, fornecendo soluções essenciais para projetos compactos e leves.Especificações, e aplicações de um PCB flexível de dois lados feito de poliimida, destacando as suas vantagens e potenciais utilizações.
| Especificações |
Detalhes |
| Material de base |
Polyimida flexível |
| Número de camadas |
De dois lados |
| Dimensões da placa |
51 mm x 35 mm (+/- 0,15 mm) |
| Traço/Espaço mínimo |
5/5 mils |
| Tamanho mínimo do buraco |
0.4 mm |
| Vias Cegas |
- Não, não. |
| Espessura flexível |
0.22mm |
| Espessura do endurecedor Flex + PI |
0.3 mm |
| Espessura do rígido flexível + FR4 |
1.34mm |
| Peso de Cu acabado |
2 oz (2,8 mils camadas exteriores) |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão em níquel sem eléctro (ENIG) |
| Top Silkscreen |
Branco |
| Tela de seda inferior |
- Não, não. |
| Máscara de solda superior |
Revestimento amarelo |
| Máscara de solda inferior |
- Não, não. |
| Ensaios elétricos |
100% Teste eléctrico antes da expedição |
Espessura e configuração da camada
A espessura da flexão é de 0,22 mm, com espessuras diferentes dependendo do endurecedor utilizado:
- Flex + PI Estigador: 0,3 mm
- Flex + FR4 Reforçador: 1,34mm

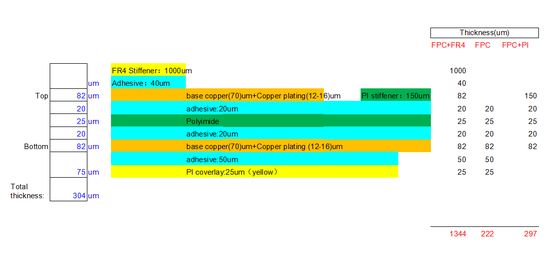

Empilhamento de PCB
O empilhamento deste PCB flexível de 2 camadas consiste em:
- Camada de cobre 1: 70 μm
- Núcleo adesivo de poliimida: 25 μm (1 mil)
- Camada de cobre 2: 70 μm
Esta configuração combina flexibilidade com integridade estrutural, tornando-a adequada para várias aplicações.
Características da poliimida adesiva
A poliimida adesiva utilizada neste PCB possui várias propriedades vantajosas:
- Sem halogénio e em conformidade com a directiva RoHS da UE, livre de materiais perigosos como Pb, Hg, Cd, Cr6+, PBB e PBDE.
- Inflamabilidade UL94 V-0.
- Excepcional flexibilidade e resistência térmica.
- Estabilidade dimensional com uma taxa de absorção de umidade de 1,37-1,46%.
- Uma constante dielétrica de 3,31 a 3,34 a 10 GHz, crucial para aplicações de alta frequência.
- Resistência química de 85% e factor de dissipação de 0,0188-0,0191 a 10 GHz.
Ensaios e normas de qualidade
Para garantir a fiabilidade, é efectuado um ensaio eléctrico a 100% antes da expedição, em conformidade com as normas de qualidade IPC-Classe 2.Este rigoroso processo de ensaios garante que cada unidade cumpra os critérios de desempenho necessários.
Aplicações típicas
Os PCB flexíveis são amplamente utilizados em várias indústrias, incluindo:
- Computadores.
- Telemóveis.
- Câmaras digitais
- VCRs
- Automóveis
- Equipamento de automação de escritório
Essas aplicações beneficiam da natureza leve e personalizável dos PCB flexíveis, facilitando projetos avançados que atendem às demandas eletrônicas modernas.
Conclusão
Este PCB flexível, construído a partir de materiais poliamidas de alta qualidade, exemplifica os avanços na tecnologia de PCB.A sua versatilidade e aplicações tornam-na um componente indispensável nos dispositivos electrónicos de hoje.Com uma disponibilidade global, este PCB está preparado para satisfazer as necessidades dos inovadores de vários sectores.
