RO3006 PCB duplo lado 10 mil laminado imersão ouro acabamento

RO3006 PCB duplo lado 10 mil laminado imersão ouro acabamento

MOQ: 1PCS
preço: USD9.99-99.99/PCS
Embalagem padrão: Vacuum bags+Cartons
Período de entrega: 8-9 working days
Método de pagamento: T/T
Capacidade de abastecimento: 5000PCS per month
Informações pormenorizadas
Place of Origin
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
PCB material:
RO3006
Layer count:
2 layers
PCB thickness:
0.3mm
PCB size:
45.2mm x 43.5mm=1PCS
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
White
Surface finish:
Immersion Gold
Destacar:

Laminado de PCB RF de dois lados

,

Placa de PCB de ouro de imersão

,

PCB RF de espessura de 10 milímetros

Descrição do produto

No dinâmico mundo da eletrônica, a demanda por placas de circuito impresso (PCIs) de alto desempenho nunca foi tão grande. Nossa PCI de 2 camadas, construída com Rogers RO3006, é projetada especificamente para atender aos rigorosos requisitos de aplicações de RF e micro-ondas.



Seleção de Material: Rogers RO3006

No cerne desta PCI está a Rogers RO3006, um material laminado de última geração conhecido por suas excepcionais propriedades elétricas e mecânicas. Este compósito de PTFE preenchido com cerâmica é projetado para aplicações comerciais de micro-ondas e RF, oferecendo desempenho e estabilidade superiores.



Propriedade RO3006 Direção Unidades Condição Método de Teste
Constante Dielétrica,εProcesso 6.15±0.05 Z   10 GHz/23 IPC-TM-650 2.5.5.5 Clamped Stripline
Constante Dielétrica,εDesign 6.5 Z   8GHz a 40 GHz Método de Comprimento de Fase Diferencial
Fator de Dissipação,tanδ 0.002 Z   10 GHz/23 IPC-TM-650 2.5.5.5
Coeficiente Térmico de ε -262 Z ppm/ 10 GHz -50a 150 IPC-TM-650 2.5.5.5
Estabilidade Dimensional 0.27
0.15
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade Volumétrica 105   MΩ.cm COND A IPC 2.5.17.1
Resistividade Superficial 105   COND A IPC 2.5.17.1
Módulo de Tração 1498
1293
X
Y
MPa 23 ASTM D 638
Absorção de Umidade 0.02   % D48/50 IPC-TM-650 2.6.2.1
Calor Específico 0.86   j/g/k   Calculado
Condutividade Térmica 0.79   W/M/K 50 ASTM D 5470
Coeficiente de Expansão Térmica
(-55 a 288
)
17
17
24
X
Y
Z
ppm/ 23/50% RH IPC-TM-650 2.4.4.1
Td 500   TGA   ASTM D 3850
Densidade 2.6   gm/cm3 23 ASTM D 792
Resistência à Descasca do Cobre 7.1   Ib/in. 1oz,EDC After Solder Float IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo Livre de Chumbo Compatível Sim



Principais Características do Rogers RO3006

- Constante Dielétrica (Dk): 6.15 ± 0.15 a 10 GHz e 23°C, este Dk estável é crucial para manter a integridade do sinal em aplicações de alta frequência.



- Fator de Dissipação: Com um baixo fator de dissipação de 0,002 a 10 GHz, o Rogers RO3006 minimiza a perda de energia, tornando-o ideal para transmissão eficiente de sinais.



- Estabilidade Térmica: A temperatura de decomposição térmica (Td) excede 500°C, proporcionando desempenho robusto em ambientes térmicos exigentes.



- Absorção de Umidade: Uma taxa de absorção de umidade notavelmente baixa de 0,02% aumenta a confiabilidade da PCI em várias condições ambientais.



- Coeficiente de Expansão Térmica (CTE): Com eixos X e Y em 17 ppm/°C e eixo Z em 24 ppm/°C, o Rogers RO3006 oferece excelente estabilidade dimensional.



Especificações da PCI

Parâmetro Especificação
Material Base RO3006
Contagem de Camadas 2 Camadas
Dimensões da Placa 45,2 mm x 43,5 mm
Traço/Espaço Mínimo 5/5 mils
Tamanho Mínimo do Furo 0,2 mm
Vias Cegas Não
Espessura da Placa Acabada 0,3 mm
Peso Cu Acabado 1 oz (1,4 mils) camadas externas
Espessura da Chapeação da Via 20 μm
Acabamento da Superfície Ouro por Imersão
Serigrafia Superior Branco
Serigrafia Inferior Não
Máscara de Solda Superior Não
Máscara de Solda Inferior Não



Configuração da Empilhagem

A PCI apresenta uma empilhagem robusta projetada para desempenho elétrico ideal:



- Camada de Cobre 1: 35 μm

- Núcleo Rogers RO3006: 10 mils (0,254 mm)

- Camada de Cobre 2: 35 μm



Esta configuração garante conexões elétricas eficazes e gerenciamento térmico estável, críticos para aplicações de alta frequência.

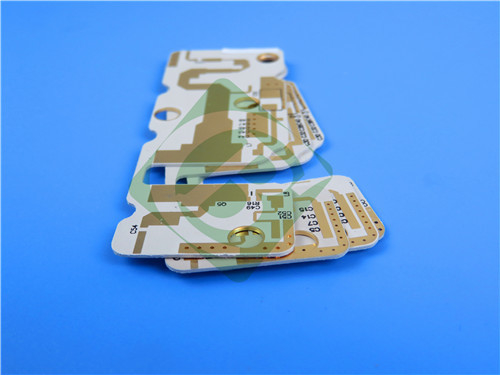

RO3006 PCB duplo lado 10 mil laminado imersão ouro acabamento 0



Garantia de Qualidade

Cada PCI passa por um teste elétrico de 100% antes do envio, garantindo a conformidade com os padrões IPC-Class-2. Este rigoroso processo de teste é projetado para garantir confiabilidade e desempenho em ambientes exigentes.



Aplicações Típicas

A versatilidade desta PCI a torna ideal para várias aplicações de alta frequência, incluindo:



- Aplicações de Radar Automotivo: Aprimorando a segurança do veículo e sistemas de navegação.

- Antenas de Satélite de Posicionamento Global (GPS): Garantindo o rastreamento preciso da localização com perda mínima de sinal.

- Sistemas de Telecomunicações Celulares: Perfeito para amplificadores de potência e antenas, suportando comunicação confiável.

- Antenas Patch para Comunicações Sem Fio: Suportando conectividade perfeita para dispositivos móveis.

- Satélites de Transmissão Direta: Fornecendo sinais de satélite de alta qualidade para entretenimento e comunicações.

- Datalink em Sistemas de Cabo: Facilitando a transmissão eficiente de dados para redes de cabo.

- Leitores Remotos de Medidores: Aprimorando o gerenciamento de utilidades com coleta de dados confiável.

- Backplanes de Energia: Suportando distribuição de energia de alto desempenho em sistemas complexos.



Conclusão

Esta PCI de 2 camadas com material Rogers RO3006 representa a vanguarda da tecnologia de PCI, oferecendo desempenho, confiabilidade e versatilidade excepcionais.



Investir nesta solução avançada de PCI não apenas garante que seus produtos atendam às demandas da tecnologia moderna, mas também os posiciona para o sucesso em um mercado cada vez mais competitivo. Para saber mais ou fazer um pedido, entre em contato conosco hoje—vamos levar suas soluções eletrônicas ao próximo nível!



RO3006 PCB duplo lado 10 mil laminado imersão ouro acabamento 1
