MOQ: | 1PCS |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Vacuum bags+Cartons |
Período de entrega: | 8-9 working days |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000PCS per month |

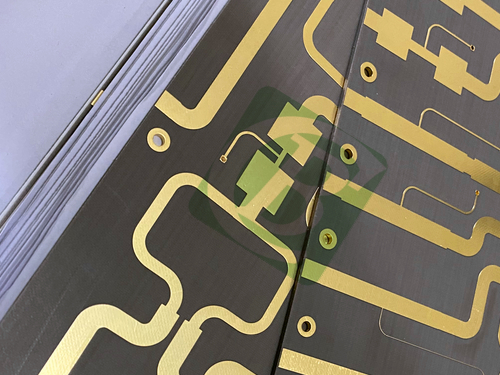

Apresentamos o nosso PCB rígido de 2 camadas de alto desempenho, projetado com material TLY-5.tornando-o a escolha ideal para uma ampla gama de aplicações, incluindo radar automotivo, comunicações por satélite e tecnologias aeroespaciais.
O empilhamento deste PCB consiste em:
- Camada de cobre 1: 35 μm
- TLY-5 Core: 3,175 mm (125 mil)
- Camada de cobre 2: 35 μm
Detalhes dos PCB
Parâmetro | Especificações |
Material de base | TLY-5 |
Número de camadas | 2 camadas |
Dimensões da placa | 106 mm x 48,5 mm ± 0,15 mm |
Traço/Espaço mínimo | 7/7 mils |
Tamanho mínimo do buraco | 0.4 mm |
Vias Cegas | - Não, não. |
Espessura do quadro acabado | 3.2 mm |
Peso de Cu acabado | 1 oz (1,4 ml) para as camadas exteriores |
Via espessura do revestimento | 20 μm |
Revestimento de superfície | Ouro de imersão |
Top Silkscreen | - Não, não. |
Tela de seda inferior | - Não, não. |
Máscara de solda superior | - Não, não. |
Máscara de solda inferior | - Não, não. |
Ensaios elétricos | Ensaio eléctrico a 100% antes da expedição |
Características e benefícios do material TLY-5
Propriedades dielétricas
O laminado TLY-5 apresenta uma constante dielétrica de 2,2 com uma tolerância apertada de 0,02 a 10 GHz/23 °C. Esta estabilidade é crucial para aplicações de alta frequência, garantindo perda mínima de sinal.
Tangente de baixa perda
Com uma tangente de perda de apenas 0,0009 a 10 GHz, o TLY-5 minimiza a perda de energia, tornando-o ideal para aplicações de alta frequência, como radar automotivo e telecomunicações.
Resistência à umidade
Este PCB apresenta uma taxa de absorção de umidade de apenas 0,02%, reduzindo significativamente o risco de delaminação e garantindo a fiabilidade a longo prazo em várias condições ambientais.
Coeficiente de expansão térmica (CTE)
Os valores CTE para o TLY-5 são otimizados para aplicações eletrónicas:
- Eixo X: 26 ppm/°C
- Eixo Y: 15 ppm/°C
- Eixo Z: 217 ppm/°C
Essas métricas garantem que o PCB mantenha a sua integridade e desempenho sob tensão térmica.
Aplicações típicas
A versatilidade deste PCB o torna adequado para várias aplicações de alto desempenho, incluindo:
- Radar automóvel: processamento de dados de alta velocidade e fiabilidade em ambientes adversos.
- Comunicações por satélite e celular: essencial para a integridade e o desempenho do sinal.
- Amplificadores de potência: suportam uma gestão eficiente da potência em modelos compactos.
- Conversores de blocos de baixo ruído (LNBs), amplificadores de baixo ruído (LNAs), conversores de baixo ruído (LNCs): críticos para a amplificação e processamento do sinal.
- Aeroespacial: preenche requisitos rigorosos de fiabilidade e desempenho.
- Aplicações de banda Ka, E e W: Suporta tecnologias de comunicação avançadas.
Conformidade e normas
Este PCB adere aos padrões IPC-Classe-2, garantindo que ele atenda aos padrões de referência da indústria para confiabilidade e qualidade.Pronto para integração perfeita nos processos de fabrico.
Disponibilidade mundial
Este PCB está disponível para transporte mundial, tornando-o acessível a fabricantes e engenheiros em todo o mundo.
Conclusão
Este PCB rígido de 2 camadas com construção TLY-5 é uma solução de alto desempenho adaptada às demandas das aplicações eletrónicas modernas.e testes rigorosos tornam-no uma escolha ideal para engenheiros e fabricantes que buscam confiabilidade e desempenhoAo escolher o nosso PCB, está a investir numa solução durável e eficiente que melhorará os seus produtos e aplicações.
