MOQ: | 1PCS |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Vacuum bags+Cartons |
Período de entrega: | 8-9 working days |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000PCS per month |

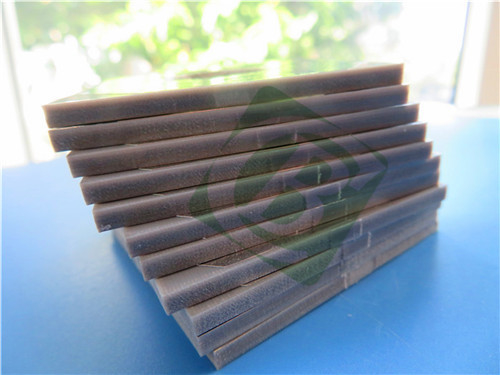

Apresentamos o nosso PCB de dupla face de alto desempenho, fabricado a partir do material TP450, concebido para aplicações de precisão em vários ambientes de alta frequência,incluindo sistemas de navegação por satélite e tecnologia avançada de antenasCom a sua construção robusta e propriedades elétricas superiores, este PCB é ideal para engenheiros que procuram confiabilidade e desempenho.
Empilhamento de PCB
O PCB possui um empilhamento bem estruturado:
Capa de cobre 1: 35 μm
Núcleo TP450: 2,54 mm (100 mil)
Capa de cobre 2: 35 μm
Especificações de PCB
Parâmetro | Especificações |
Material de base | TP450 |
Número de camadas | De dois lados |
Dimensões da placa | 121 mm x 125 mm ± 0,15 mm |
Traço/Espaço mínimo | 6/4 mils |
Tamanho mínimo do buraco | 0.5 mm |
Vias Cegas | - Não, não. |
Espessura do quadro acabado | 2.6 mm |
Peso de Cu acabado | 1 oz (1,4 ml) para as camadas exteriores |
Via espessura do revestimento | 20 μm |
Revestimento de superfície | Ouro de imersão em níquel sem eléctro (ENIG) |
Top Silkscreen | - Não, não. |
Tela de seda inferior | - Não, não. |
Máscara de solda superior | - Não, não. |
Máscara de solda inferior | - Não, não. |
Ensaios elétricos | Ensaio eléctrico a 100% antes da expedição |
Características e benefícios do material TP450
Propriedades dielétricas
O TP450 apresenta uma constante dielétrica de 4,5 ± 0,2 a 10 GHz, o que é crucial para aplicações de alta frequência.tornando-a ideal para tecnologias de comunicação.
Tangente de baixa perda
Com um fator de dissipação de 0,0010 a 10 GHz, o TP450 minimiza a perda de energia, garantindo uma transmissão de sinal eficiente.Esta característica é particularmente vantajosa para aplicações que exigem processamento de dados de alta velocidade.
Resistência à umidade e estabilidade térmica
O PCB possui uma taxa de absorção de umidade de apenas 0,01%, reduzindo significativamente o risco de delaminação e garantindo a fiabilidade a longo prazo em vários ambientes.A baixa TCDK (- 50 ppm/°C) e a condutividade térmica (0.44 W/mk) de TP450 tornam-no adequado para aplicações a altas temperaturas.
Valores da ETC
Os valores CTE para o TP450 são otimizados para aplicações eletrónicas:
- Eixo X: 50 ppm/°C
- Eixo Y: 50 ppm/°C
- Eixo Z: 60 ppm/°C
Essas métricas garantem que o PCB mantenha a sua integridade sob flutuações de temperatura, tornando-o uma escolha confiável para aplicações críticas.
Aplicações típicas
A versatilidade deste PCB o torna adequado para uma série de aplicações avançadas, incluindo:
- Sistemas globais de navegação por satélite: assegura um processamento e uma fiabilidade precisos dos sinais.
- Tecnologias de transporte de mísseis: desempenho confiável em condições extremas.
- Tecnologia de fusíveis: crítica para a segurança e a fiabilidade operacional.
- Antenas miniaturizadas: suporta projetos compactos sem sacrificar a funcionalidade.
Normas de conformidade e qualidade
Este PCB é fabricado em conformidade com as normas IPC-Classe-2, garantindo a adesão aos parâmetros de referência da indústria em matéria de fiabilidade e qualidade.A arte fornecida no formato Gerber RS-274-X facilita a integração perfeita nos processos de produção.
Disponibilidade mundial
O nosso PCB de dois lados com construção TP450 está disponível para transporte mundial, tornando-o acessível a fabricantes e engenheiros em todo o mundo.Esta disponibilidade global garante que, independentemente de onde se encontre,, você pode confiar em nosso PCB para suas necessidades eletrônicas avançadas.
Conclusão
Este PCB de duas faces construído a partir do material TP450 representa uma solução de alto desempenho adaptada às exigências da electrónica moderna.e testes rigorosos tornam-no uma escolha ideal para aplicações na navegação por satéliteAo escolher o nosso PCB, está a investir numa solução confiável e eficiente que melhora o desempenho e a fiabilidade dos seus dispositivos electrónicos.
