PCB TP980 de dois lados com acabamento ENIG de espessura de 4 mm

PCB TP980 de dois lados com acabamento ENIG de espessura de 4 mm

MOQ: 1PCS
preço: USD9.99-99.99/PCS
Embalagem padrão: Vacuum bags+Cartons
Período de entrega: 8-9 working days
Método de pagamento: T/T
Capacidade de abastecimento: 5000PCS per month
Informações pormenorizadas
Place of Origin
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
PCB material:
TP980
Layer count:
Double sided
PCB thickness:
4.1mm
PCB size:
68mm x 68 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Destacar:

Placa PCB RF de dupla face

,

Finitura de PCB ENIG de 4 mm

,

TP980 PCB com ENIG

Descrição do produto

Composição do Material

O material base para esta PCB é TP980, conhecido por suas propriedades dielétricas avançadas. Este material termoplástico compreende uma mistura de cerâmica e resina de óxido de polifenileno (PPO), intencionalmente projetado sem reforço de fibra de vidro. Esta composição única permite ajustes precisos da constante dielétrica, tornando o TP980 adequado para uma ampla gama de aplicações de alta frequência.



Empilhamento da PCB

O empilhamento desta PCB é meticulosamente projetado para otimizar o desempenho:



- Camada de Cobre 1: 35 μm de cobre são usados para a primeira camada, fornecendo as capacidades necessárias de roteamento e aterramento.

- Núcleo TF980: O material do núcleo, medindo 4,0 mm (157,5 mils), contribui significativamente para as propriedades dielétricas da placa, aprimorando a integridade do sinal e o gerenciamento térmico.

- Camada de Cobre 2: Uma camada adicional de cobre de 35 μm serve uma função semelhante à primeira, permitindo roteamento e colocação de componentes eficientes.



Especificação da PCB

Parâmetro Especificação
Material Base TP980
Contagem de Camadas Dupla Face
Dimensões da Placa 68mm x 68mm ± 0,15mm
Trilha/Espaço Mínimo 7/5 mils
Tamanho Mínimo do Furo 0,7mm
Vias Cegas Não
Espessura da Placa Acabada 4,1mm
Peso do Cu Acabado 1oz (1,4 mils) para camadas externas
Espessura da Placa da Via 20 μm
Acabamento da Superfície Ouro por Imersão Níquel Químico (ENIG)
Serigrafia Superior Não
Serigrafia Inferior Não
Máscara de Solda Superior Não
Máscara de Solda Inferior Não
Teste Elétrico Teste elétrico de 100% antes do envio



Arte e Padrões de Qualidade

Esta arte da PCB é fornecida no formato Gerber RS-274-X, um padrão amplamente utilizado na fabricação de PCB que garante compatibilidade em vários processos de fabricação. Este formato permite uma comunicação precisa do projeto da PCB aos fabricantes.



Aderindo aos padrões de qualidade IPC-Class-2, esta PCB atende aos requisitos essenciais de confiabilidade e desempenho, garantindo que possa ser usada em várias aplicações sem comprometer a funcionalidade.

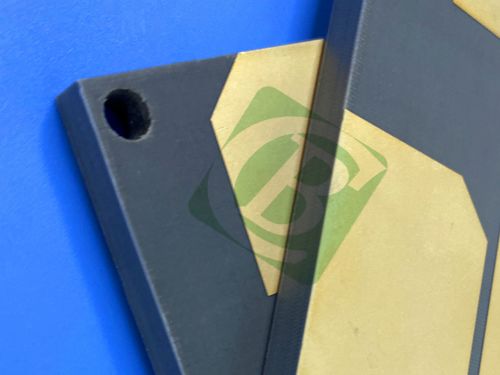

PCB TP980 de dois lados com acabamento ENIG de espessura de 4 mm 0



Disponibilidade

A PCB TP980 está disponível em todo o mundo, tornando-a uma escolha versátil para fabricantes e designers que buscam implementar soluções de alta frequência em seus produtos eletrônicos.



Características do TP980

- Constante Dielétrica (Dk): 9,8 ± 0,2 a 10 GHz, garantindo desempenho estável para sinais de alta frequência.

- Fator de Dissipação: 0,0012 a 10 GHz, indicando baixa perda de energia durante a transmissão do sinal.

- Coeficiente Térmico da Constante Dielétrica (TCDK): -40 ppm/°C, mantendo o desempenho em uma ampla faixa de temperatura de -55°C a 150°C.

- Valores CTE:

- Eixo X: 40 ppm/°C

- Eixo Y: 40 ppm/°C

- Eixo Z: 55 ppm/°C

- Condutividade Térmica: 0,65 W/mk, facilitando a dissipação de calor eficaz.

- Absorção de Umidade: 0,01%, reduzindo o risco de falhas relacionadas à umidade.

- Classificação UL: 94-V0, garantindo a conformidade com os padrões de segurança contra incêndio.



Aplicações Típicas

A PCB TP980 é particularmente adequada para aplicações exigentes, incluindo:



- Sistemas Globais de Navegação por Satélite: Oferecendo a precisão e confiabilidade necessárias para a tecnologia de navegação.

- Tecnologias Embarcadas em Mísseis: Atendendo aos rigorosos padrões de desempenho e confiabilidade essenciais em aplicações de defesa.

- Tecnologia de Detonação: Fornecendo desempenho robusto e confiável em aplicações críticas de segurança.

- Antenas Miniaturizadas: Permitindo designs compactos sem sacrificar o desempenho, crucial em sistemas de comunicação modernos.



Conclusão

A PCB TP980 exemplifica a interseção da ciência de materiais avançados e engenharia eletrônica. Com suas excepcionais propriedades dielétricas, construção robusta e adesão aos padrões de qualidade, é uma escolha de primeira linha para aplicações de alta frequência. À medida que a demanda por PCBs confiáveis e eficientes continua a aumentar, a TP980 está pronta para atender aos desafios do design eletrônico moderno.
