MOQ: | 1PCS |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Vacuum bags+Cartons |
Período de entrega: | 8-9 working days |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000PCS per month |

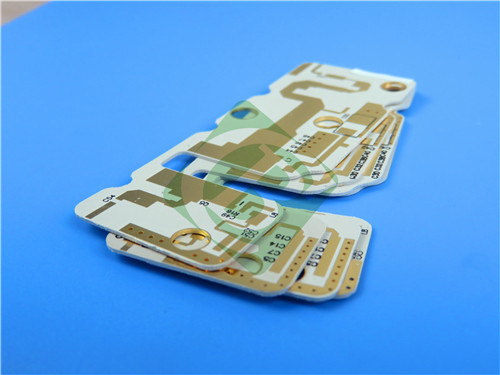

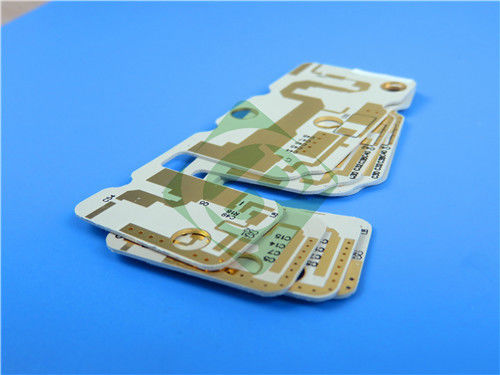

À medida que a demanda por eletrônicos de alto desempenho continua a aumentar, a necessidade de placas de circuito impresso (PCIs) avançadas que possam atender a requisitos rigorosos nunca foi tão grande. Nossa PCI de dupla face recém-enviada, construída com material TRF-45, exemplifica essa demanda.
Composição do Material: TRF-45
O material laminado TRF-45 representa um avanço de ponta em laminados de baixa perda e termicamente estáveis. Desenvolvido pela Divisão de Dielétricos Avançados da Taconic, o TRF-45 é reforçado com tecido de fibra de vidro, aprimorando a estabilidade dimensional, mantendo um alto grau de confiabilidade em ambientes desafiadores. Sua composição única permite que ele tenha um bom desempenho em uma ampla faixa de temperatura, incluindo condições de soldagem, tornando-o ideal para aplicações de alta frequência.
Características
- PTFE preenchido com cerâmica de baixa perda
- Constante dielétrica (Dk) estável de 4,5±0,15 a 10 GHz em temperatura e frequência
- Fator de dissipação de 0,0035 a 10 GHz
- Absorção de umidade de 0,06%
- CTE do eixo X de 9 ppm/°C, CTE do eixo Y de 9 ppm/°C, CTE do eixo Z de 40 ppm/°C, 50°C a 150°C
- Condutividade térmica de 0,43 W/mk
- Inflamabilidade de UL 94-V0
Especificação da PCI
Parâmetro | Especificação |
Material de Base | TRF-45 |
Contagem de Camadas | Dupla Face |
Dimensões da Placa | 50mm x 50mm ± 0,15mm |
Traço/Espaço Mínimo | 4/5 mils |
Tamanho Mínimo do Furo | 0,3mm |
Vias Cegas | Não |
Espessura da Placa Acabada | 0,9mm |
Peso do Cu Acabado | 1oz (1,4 mils) para camadas externas |
Espessura da Chapeação da Via | 20 μm |
Acabamento da Superfície | Níquel Químico Ouro por Imersão (ENIG) |
Serigrafia Superior | Não |
Serigrafia Inferior | Não |
Máscara de Solda Superior | Não |
Máscara de Solda Inferior | Não |
Teste Elétrico | Teste elétrico de 100% antes do envio |
Empilhamento da PCI
O projeto de empilhamento desta PCI é fundamental para seu desempenho:
- Camada de Cobre 1: 35 μm
- Núcleo TRF-45: 0,813 mm (32 mils)
- Camada de Cobre 2: 35 μm
Esta disposição garante que a PCI mantenha a integridade do sinal e a estabilidade térmica, essenciais para aplicações de alta frequência.
Garantia de Qualidade
A qualidade é fundamental na fabricação de PCIs, e esta PCI TRF-45 adere aos padrões IPC-Class-2, garantindo um desempenho confiável em uma variedade de aplicações. Cada PCI passa por um teste elétrico de 100% antes do envio, proporcionando segurança de sua funcionalidade e confiabilidade.
Aplicações
A PCI TRF-45 é ideal para várias aplicações de alta tecnologia, incluindo:
- Antenas de Rádio por Satélite: As características de baixa perda da PCI e as propriedades dielétricas estáveis a tornam perfeita para comunicação por satélite, garantindo a transmissão e recepção claras do sinal.
- Antenas RFID: Com seu design robusto e excelente desempenho, esta PCI é uma excelente escolha para aplicações RFID, facilitando a comunicação eficiente em sistemas de rastreamento e identificação.
- Antenas GPS: A PCI TRF-45 fornece dados de localização precisos, tornando-a essencial para sistemas de navegação que exigem alta precisão e confiabilidade.
Conclusão
A PCI de dupla face TRF-45 é uma solução de ponta sob medida para aplicações de alto desempenho no setor de eletrônicos. Com suas características avançadas de material, rigorosos padrões de qualidade e design compacto, ela serve como um recurso vital para fabricantes e designers. À medida que nos esforçamos para inovar em design eletrônico, a PCI TRF-45 está bem equipada para atender às demandas de um ambiente tecnológico em rápida mudança. Seja utilizada para comunicações por satélite, tecnologia RFID ou sistemas GPS, esta PCI foi projetada para fornecer desempenho e confiabilidade excepcionais.
