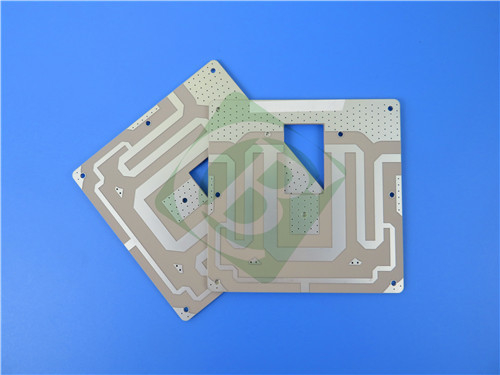

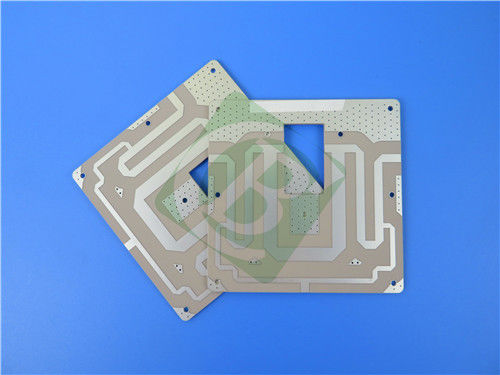

Solução de PCB RF-35 de 2 camadas com legenda branca em prata por imersão

Nossa placa de circuito impresso (PCI) rígida de 2 camadas, projetada com precisão, utiliza o laminado orgânico-cerâmico RF-35 premium da Taconic, oferecendo desempenho excepcional para aplicações comerciais de micro-ondas e RF. Projetada para confiabilidade e eficiência de custos, esta PCI é a escolha ideal para amplificadores de potência, filtros e vários componentes passivos.

A estrutura desta PCI consiste em:

- Camada de Cobre 1: 35 μm (1oz)

- Núcleo RF-35: 0,254 mm (10 mil)

- Camada de Cobre 2: 35 μm (1oz)

Detalhes da PCI

Características e Benefícios do Material RF-35Propriedades Dielétricas

O laminado RF-35 exibe uma constante dielétrica estável de 3,5 a 1,9 GHz, fornecendo desempenho de sinal consistente para aplicações de micro-ondas que exigem controle preciso de impedância.

Características de Baixa Perda

Com um fator de dissipação de apenas 0,0018 a 1,9 GHz, o RF-35 minimiza a perda de energia, tornando-o ideal para aplicações de alta frequência, como amplificadores de potência e sistemas sem fio.

Desempenho Térmico

Os valores de CTE para RF-35 são otimizados para aplicações eletrônicas:

- Eixo X: 19 ppm/°C

- Eixo Y: 24 ppm/°C

- Eixo Z: 64 ppm/°C

Essas métricas garantem que a PCI mantenha sua integridade e desempenho sob estresse térmico.

Vantagens Adicionais

- Alta resistência à ruptura dielétrica (41 kV)

- Classificação de inflamabilidade UL-94 V0

- Excelente suavidade da superfície para aplicações de RF precisas

- Boa resistência à descamação para montagem confiável

- Solução econômica para aplicações comerciais

Aplicações Típicas

A versatilidade desta PCI a torna adequada para várias aplicações de alto desempenho, incluindo:

- Amplificadores de Potência: Suporta gerenciamento de energia eficiente em designs compactos

- Filtros e Acopladores: Essenciais para condicionamento e distribuição de sinal

- Infraestrutura Sem Fio: Componentes de estação base que exigem desempenho estável

- Equipamentos de Teste: Sistemas de medição que exigem precisão

- Sistemas Comerciais de Micro-ondas: Soluções econômicas para produção em volume

- Módulos de RF: Designs compactos para sistemas de comunicação modernos

Conformidade e Padrões

Esta PCI está em conformidade com os padrões IPC-Class-2, garantindo que atenda aos benchmarks da indústria para confiabilidade e qualidade. A arte é fornecida no formato Gerber RS-274-X, pronta para integração perfeita em processos de fabricação.

Disponibilidade Global

Esta PCI está disponível para envio em todo o mundo, tornando-a acessível a fabricantes e engenheiros em todo o mundo.

Conclusão

Esta PCI rígida de 2 camadas com construção RF-35 é uma solução de alto desempenho adaptada para atender às demandas de aplicações comerciais de micro-ondas. Suas propriedades de material superiores, especificações precisas e testes rigorosos a tornam a escolha ideal para engenheiros e fabricantes que buscam confiabilidade e desempenho a custos competitivos. Ao escolher nossa PCI, você está investindo em uma solução durável e eficiente que aprimorará seus produtos e aplicações. Entre em contato conosco hoje para discutir suas necessidades específicas.
