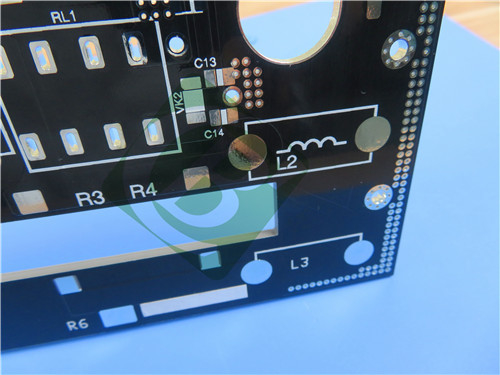

Apresentamos com orgulho nossa placa de circuito impresso (PCI) rígida de 4 camadas de alto desempenho, fabricada com material de poliimida premium, projetada especificamente para aplicações exigentes em ambientes extremos. Esta PCI oferece confiabilidade excepcional em condições de operação de alta temperatura e alta pressão para aeroespacial, eletrônicos militares e equipamentos de extração de petróleo em poços.
A estrutura desta PCI consiste em:
- Camada de Cobre 1: 35 μm (1oz)
- Núcleo de Poliimida: 0,32 mm
- Camada de Cobre 2: 35 μm (1oz)
- Pré-preg de Poliimida: 0,1 mm
- Núcleo de Poliimida: 0,8 mm
- Pré-preg de Poliimida: 0,1 mm
- Camada de Cobre 3: 35 μm (1oz)
- Núcleo de Poliimida: 0,32 mm
- Camada de Cobre 4: 35 μm (1oz)
Detalhes da PCI
| Parâmetro |
Especificação |
| Material Base |
Poliimida Rígida |
| Contagem de Camadas |
4 Camadas |
| Dimensões da Placa |
325mm x 83mm (±0,15mm) |
| Trilha/Espaço Mínimo |
5/5 mils |
| Tamanho Mínimo do Furo |
0,3mm |
| Vias Cegas |
Não |
| Espessura da Placa Acabada |
1,8mm |
| Peso do Cu Acabado |
1oz (1,4 mils) camadas externas |
| Espessura da Placa da Via |
20 μm |
| Acabamento da Superfície |
HASL Sem Chumbo |
| Serigrafia Superior |
Branco |
| Serigrafia Inferior |
Branco |
| Máscara de Solda Superior |
Preto |
| Máscara de Solda Inferior |
Preto |
| Características Especiais |
Vias de 0,3 mm preenchidas com resina e com tampas
Furos rebaixados de cima |
| Testes Elétricos |
100% testado antes do envio |
Características e Benefícios do Material de Poliimida
Estabilidade Térmica
O laminado de poliimida apresenta excepcional resistência ao calor, suportando testes de estresse térmico de 288°C sem delaminação ou bolhas, e apresenta uma alta temperatura de transição vítrea (Tg) de 257°C.
Resistência Mecânica
Demonstra excelente resistência à tração (1,42 N/mm após estresse térmico) e resistência à flexão (410,2 N/mm² na direção da máquina), garantindo durabilidade em ambientes agressivos.
Desempenho Elétrico
Mantém excelentes propriedades de isolamento com:
- Resistividade de volume: 6,6×10⁸ MΩ·cm
- Resistividade de superfície: 3,4×10⁸ MΩ
- Constante dielétrica: 4,12 @ 1MHz
- Fator de dissipação: 0,0072 @ 1MHz
Resistência Ambiental
- Taxa de absorção de umidade de apenas 0,11%
- Excelente resistência à radiação
- Mantém o desempenho em condições extremas
Vantagens Adicionais
- Desempenho dielétrico de alta frequência
- Operação confiável em ambientes de petróleo e gás
- Estabilidade dimensional superior
- Excelente resistência química
Aplicações Típicas
As propriedades únicas da Poliimida a tornam ideal para aplicações exigentes:
- Sistemas aeroespaciais: Aviônicos que exigem extrema confiabilidade
- Eletrônicos militares: Sistemas de defesa de missão crítica
- Equipamentos de poço: Eletrônicos de extração de petróleo
- Componentes de satélite: Confiabilidade de nível espacial
- Controles industriais de alta temperatura
- Sistemas de esterilização de equipamentos médicos
Conformidade e Padrões
Esta PCI está em conformidade com os padrões IPC-Class-2, garantindo qualidade e confiabilidade consistentes. Todos os arquivos de fabricação são fornecidos no formato Gerber RS-274-X para integração perfeita da produção.
Disponibilidade Global
Oferecemos envio para todo o mundo com entrega confiável para engenheiros e fabricantes em todas as regiões.
Conclusão
Nossa PCI de Poliimida rígida de 4 camadas representa a solução definitiva para aplicações que exigem extrema resistência térmica e ambiental. Com sua estabilidade térmica incomparável, excelentes propriedades mecânicas e confiabilidade comprovada, esta solução oferece desempenho excepcional nas condições mais desafiadoras. Ao escolher esta PCI, você está selecionando uma solução de alto desempenho que não comprometerá sob estresse - perfeita para suas aplicações mais exigentes.
Entre em contato conosco hoje se você procura uma solução de PCI de alta confiabilidade e alto desempenho!
