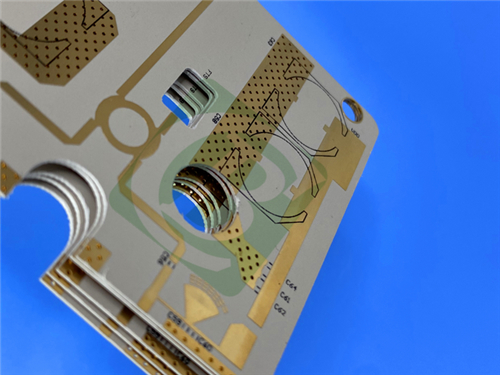

PCB de camada dupla RF-10 laminado 10mil 1oz placa de circuito de cobre

Apresentando nossa PCB rígida de dupla camada de alto desempenho, projetada por especialistas usando material RF-10. Esta PCB avançada foi projetada para aplicações de RF de precisão onde a redução de tamanho e a integridade do sinal são críticas, tornando-a a escolha ideal para sistemas de antenas, componentes de satélites e tecnologias aeroespaciais.

A estrutura desta PCB consiste em:

- Camada de Cobre 1: 35 μm (1oz)

- Núcleo RF-10: 0,254 mm (10 mil)

- Camada de Cobre 2: 35 μm (1oz)

Detalhes da PCB

Características e Benefícios do Material RF-10

Propriedades Dielétricas

O laminado RF-10 apresenta uma alta constante dielétrica de 10,2 ±0,3 a 10 GHz, permitindo uma redução significativa do tamanho do circuito, mantendo a excelente integridade do sinal para projetos de RF compactos.

Características de Perda Ultra-Baixa

Com um baixo fator de dissipação de 0,0025 a 10 GHz, o RF-10 minimiza a perda de sinal, tornando-o perfeito para aplicações de alta frequência, como antenas GPS e comunicações por satélite.

Desempenho Térmico

Os valores de CTE para RF-10 demonstram estabilidade excepcional:

- Eixo X: 16 ppm/°C

- Eixo Y: 20 ppm/°C

- Eixo Z: 25 ppm/°C

Esses valores garantem um desempenho confiável em variações de temperatura.

Vantagens Adicionais

- Alta condutividade térmica (0,85 W/mk) para dissipação de calor eficaz

- Absorção mínima de umidade (0,08%) para durabilidade ambiental

- Classificação de inflamabilidade V-0 para conformidade de segurança

- Excelente adesão a superfícies de cobre lisas

- Estabilidade dimensional superior para aplicações de precisão

Aplicações Típicas

As propriedades exclusivas do RF-10 o tornam ideal para aplicações de RF exigentes:

- Antenas patch microstrip: Permitindo projetos compactos e de alto desempenho

- Antenas GPS: Para sistemas de posicionamento precisos

- Componentes passivos: Filtros, acopladores e divisores de potência

- Sistemas anticolisão de aeronaves: Segurança da aviação de missão crítica

- Componentes de satélites: Operação confiável em ambientes espaciais

- Sistemas de comunicação 5G: Suportando redes de próxima geração

Conformidade e Padrões

Esta PCB atende aos rigorosos padrões IPC-Class-2, garantindo qualidade e confiabilidade consistentes. Todos os arquivos de fabricação são fornecidos no formato Gerber RS-274-X para integração perfeita da produção.

Disponibilidade Global

Oferecemos envio para todo o mundo com entrega confiável para engenheiros e fabricantes em todas as regiões.

Conclusão

Nossa PCB RF-10 de dupla camada representa um equilíbrio ideal entre desempenho e valor para aplicações de RF que exigem miniaturização de circuitos. Com sua alta constante dielétrica, excelentes propriedades térmicas e confiabilidade comprovada, esta solução oferece desempenho excepcional em projetos compactos. Ao escolher esta PCB, você está selecionando uma solução econômica que não compromete a qualidade - perfeita para suas aplicações de RF mais desafiadoras. Entre em contato conosco hoje para discutir como esta PCB pode aprimorar seu próximo projeto.
