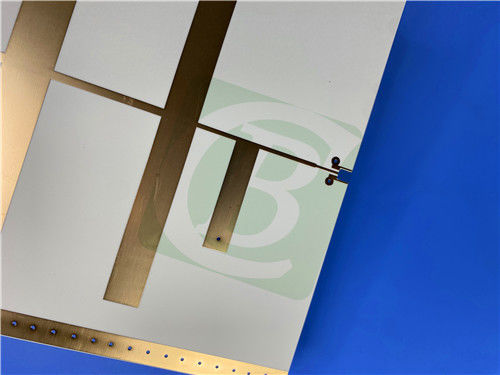

Este PCB rígido de 2 camadas avançado utiliza o laminado de alta frequência Rogers RO3003G2, projetado especificamente para sistemas de radar automotivo de ondas milimétricas.Esta solução oferece um desempenho excepcional para aplicações ADAS de 77 GHz, oferecendo uma integridade e fiabilidade superiores do sinal em ambientes automotivos exigentes.
Detalhes da construção do PCB
O empilhamento deste PCB consiste em:
- Camada de cobre 1: 35 μm (1 oz)
- RO3003G2 Núcleo: 0,127 mm (5 mil)
- Camada de cobre 2: 35 μm (1 oz)
Especificações de PCB
| Parâmetro |
Especificações |
| Material de base |
RO3003G2 |
| Número de camadas |
2 camadas |
| Dimensões da placa |
95 mm x 95 mm (± 0,15 mm) |
| Traço/Espaço mínimo |
14/14 ml |
| Tamanho mínimo do buraco |
0.2 mm |
| Espessura do quadro acabado |
0.2 mm |
| Revestimento de superfície |
Ouro de imersão |
| Via espessura do revestimento |
20 μm |
| Ensaios elétricos |
100% testado antes da expedição |
RO3003G2 Vantagens dos materiais
Propriedades dielétricas
O laminado RO3003G2 apresenta uma constante dielétrica ultra-estável de 3,0 ± 0,04 a 10 GHz e 3,07 a 77 GHz, garantindo um desempenho consistente em todas as frequências de radar automotivo.
Características de baixa perda
Com um fator de dissipação de apenas 0,0011 a 10 GHz, o RO3003G2 minimiza a perda de sinal, fundamental para manter a sensibilidade e precisão do radar.
Estabilidade térmica
- Excelente coeficiente térmico da constante dielétrica: -35 ppm/°C
- Sistema CTE combinado (16/17/18 ppm/°C nos eixos X/Y/Z)
- Mantenha o desempenho em faixas de temperatura do automóvel
Características aprimoradas
- Cobre ED de perfil muito baixo (VLP)
- Porosidade dieléctrica reduzida
- Sistema de enchimento otimizado para um desempenho consistente
Principais benefícios
- Melhor desempenho de perda de inserção da sua categoria
- Variação constante dielétrica minimizada
- Permite a implementação confiável de pequenos (0,2 mm)
- Otimizado para radar automotivo de 77 GHz.
- Melhoria do rendimento industrial
Aplicações típicas
- Sistemas de controlo de cruzeiro adaptativos
- Aviso de colisão dianteira
- Assistente de travagem ativo
- Assistência de mudança de faixa
- Piloto de engarrafamento.
- Sistemas de estacionamento automatizados
- Detecção de ponto cego
Garantia da qualidade
- Conforme as normas IPC-Classe 2
- Gerber RS-274-X
- Disponibilidade mundial
- 100% de testes elétricos
Conclusão
Esta solução de PCB RO3003G2 representa a vanguarda da tecnologia de radar automotivo, combinando materiais avançados de alta frequência da Rogers com fabricação de precisão.Seu desempenho otimizado em 77 GHz o torna ideal para aplicações ADAS de próxima geração que exigem operação confiável em ambientes desafiadores.
