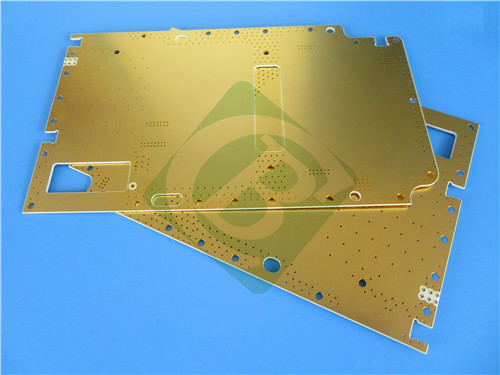

Este PCB de 2 camadas premium utiliza o material de alta frequência Rogers RO3210, projetado especificamente para aplicações de RF e microondas.Esta placa compacta de 16 mm x 8 mm oferece excepcional integridade do sinal e estabilidade térmica, tornando-o ideal para sistemas de comunicação sem fio exigentes, radar automotivo e tecnologias de satélite.
O empilhamento deste PCB consiste em:
- Camada de cobre 1: 35 μm (1 oz)
- RO3210 Núcleo: 0,762 mm (30 mil)
- Camada de cobre 2: 35 μm (1 oz)
Detalhes dos PCB
| Parâmetro |
Especificações |
| Material de base |
RO3210 |
| Número de camadas |
2 camadas |
| Dimensões da placa |
16 mm x 8 mm (± 0,15 mm) |
| Traço/Espaço mínimo |
4/7 mils |
| Tamanho mínimo do buraco |
0.3 mm |
| Vias Cegas |
- Não, não. |
| Espessura do quadro acabado |
0.8mm |
| Peso de Cu acabado |
1 oz (1,4 ml) |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão |
| Top Silkscreen |
Branco |
| Tela de seda inferior |
- Não, não. |
| Máscara de solda superior |
Verde |
| Máscara de solda inferior |
- Não, não. |
| Ensaios elétricos |
100% testado antes da expedição |
Características e benefícios do material RO3210
Propriedades dielétricas
O laminado RO3210 apresenta uma constante dielétrica estável de 10,2 (± 0,5), proporcionando um desempenho de sinal consistente para aplicações de alta frequência que exigem um controle preciso da impedância.
Características de baixa perda
Com um fator de dissipação ultra-baixo de apenas 0,0027 a 10 GHz, o RO3210 minimiza a perda de energia, tornando-o ideal para aplicações de RF exigentes, como radar automotivo e sistemas 5G.
Desempenho térmico
Os valores CTE para o RO3210 são otimizados para garantir a fiabilidade:
- Eixo X: 13 ppm/°C
- Eixo Y: 13 ppm/°C
- Eixo Z: 34 ppm/°C
Estas métricas garantem uma excelente estabilidade dimensional sob tensão térmica.
Vantagens Adicionais
- Alta condutividade térmica (0,81 W/mK)
- Classificação de inflamabilidade UL-94 V0
- Excelente suavidade da superfície para gravação de precisão
- Reforço de vidro tecido para a rigidez mecânica
- Solução rentável para a produção em volume
Aplicações típicas
A versatilidade deste PCB o torna adequado para várias aplicações de alto desempenho, incluindo:
- Sistemas de radar automóveis: prevenção de colisões e controlo de cruzeiro adaptativo
- Antenas de satélite: GPS e receptores de transmissão directa
- Infra-estruturas sem fios: estações de base 5G e antenas de micro-bandas
- Sistemas de distribuição de alta corrente
- Monitorização remota: aplicações IoT e medidores inteligentes
- Sistemas de defesa: desempenho confiável em ambientes adversos
Conformidade e normas
Este PCB adere aos padrões IPC-Classe-2, garantindo que ele atenda aos padrões de referência da indústria para confiabilidade e qualidade.Pronto para integração perfeita nos processos de fabrico.
Disponibilidade mundial
Este PCB está disponível para transporte mundial, com entrega confiável para fabricantes e engenheiros em todas as regiões.
Conclusão
Este PCB RO3210 de duas camadas representa uma solução de primeira para aplicações de alta frequência exigentes.e rigoroso controlo de qualidade tornam-na uma excelente escolha para engenheiros que desenvolvem sistemas de RF de pontaA nossa equipa técnica está pronta para ajudar com os requisitos personalizados - contacte-nos hoje para discutir as suas necessidades específicas de aplicação.
