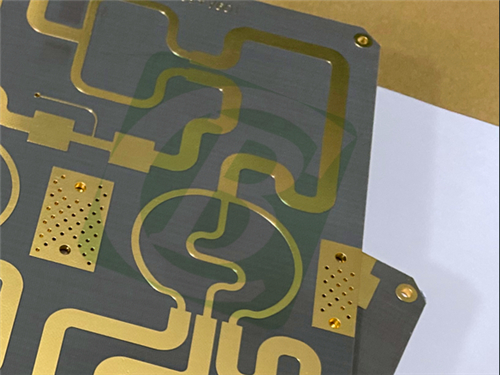

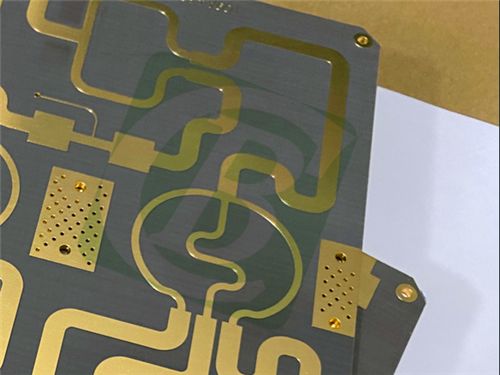

Conheça o nosso PCB rígido de 2 camadas, fabricado com material TP1020, um substrato termoplástico de alta frequência exclusivo concebido para aplicações exigentes.Com um desempenho dieléctrico excepcional e elevada fiabilidade, é projetado para se destacar em cenários como sistemas globais de navegação por satélite e antenas miniaturizadas.
Detalhes dos PCB
| Parâmetro |
Especificações |
| Materiais utilizados |
TP1020 |
| Camadas |
De dois lados |
| Tamanho |
31 mm x 31 mm = 1 PCS (± 0,15 mm) |
| Menor Traço/Espaço |
7/9 mils |
| Tamanho do buraco mais pequeno |
0.6 mm |
| Vias Cegas |
Não disponível |
| Espessura final |
4.1 mm |
| Peso do cobre nas camadas exteriores |
1 oz (1,4 ml) |
| Via espessura do revestimento |
20 μm |
| Tratamento de superfície |
Ouro de imersão em níquel sem eléctro (ENIG) |
| Tela de seda |
Ausente tanto em cima como em baixo |
| Máscara de solda |
Ausente tanto em cima como em baixo |
| Garantia da qualidade |
100% de ensaio eléctrico antes da expedição |
Estrutura de camadas
Copper_layer_1: 35μm
TP1020 Core: 4.0mm (157.5mil)
Copper_layer_2: 35 μm
A singularidade do TP1020
Tudo sobre a série TP
O material TP é um termoplástico de alta frequência único na indústria. Sua camada dielétrica é composta de cerâmica e resina de óxido de polifenileno (PPO), sem reforço de fibra de vidro.Ajustando a proporção de cerâmica e resina PPOO processo de produção especial dá-lhe um grande desempenho dielétrico e alta fiabilidade.
TP é o material com uma superfície lisa e sem revestimento de cobre; TP-1 tem cobre de um lado; TP-2 tem cobre de ambos os lados.A constante dielétrica pode ser escolhida livremente entre 3 e 25 com base nas necessidades do circuitoAs opções comuns são 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16, 20, com números de peças como TP300, TP440, TP600, TP1020, etc. Tem baixa perda dielétrica, que aumenta um pouco com a frequência, mas não muito até 10 GHz.
Características do TP1020
-Constante dielétrica (Dk): 10,2 ± 0,2 a 10 GHz
- Fator de dissipação: 0,0012 a 10 GHz
- TCDK baixo: -40 ppm/°C (-55°C a 150°C)
- CTE (-55°C a 150°C): X=40 ppm/°C, Y=40 ppm/°C, Z=55 ppm/°C
- Conductividade térmica: 0,67 W/mk
- Absorção de humidade: 0,01%
- UL 94-V0
Onde funciona melhor
- Sistema Global de Navegação por Satélite
- Sistemas de mísseis
- Tecnologia de fusível
- Antenna miniaturizada.
Padrão seguido:Este PCB rígido de 2 camadas TP1020 adere estritamente ao padrão IPC-Classe-2, um padrão de referência amplamente reconhecido na indústria de fabricação de eletrônicos.
Formato da obra:O tipo de ilustração fornecido para esta placa de circuito impresso é o Gerber RS-274-X, o formato mais comumente utilizado e amplamente aceito na indústria de placas de circuito impresso.
Disponibilidade:Este PCB rígido de 2 camadas TP1020 está disponível para envio em todo o mundo, garantindo que os clientes de todos os cantos do globo possam acessar este produto de alta qualidade.
Conclusão
Em resumo, este PCB de 2 camadas TP1020 é uma excelente solução para aplicações de precisão de alta frequência.fornece grande estabilidade dielétrica e baixa perdaCom as suas características fortes e engenharia cuidadosa, a sua versatilidade é reforçada pela sua constante dielétrica personalizável.O PCB TP1020 está pronto para enfrentar os desafios das aplicações avançadas de alta frequência.
