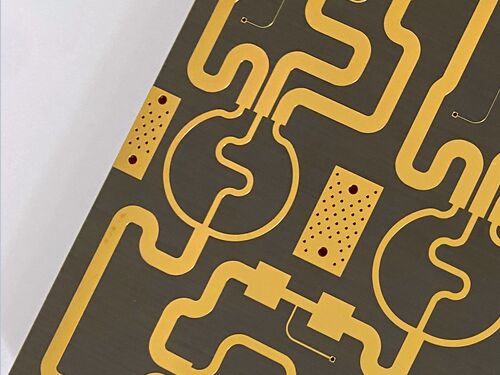

Esta PCB rígida de 2 camadas adota TLY-5, um laminado dimensionalmente estável com fibra de vidro tecida leve. Especificamente projetada para atender aos rigorosos requisitos de transmissão de sinais de RF de alta frequência, é altamente aplicável a sistemas de radar automotivo e antenas de ondas milimétricas.
Especificações da PCB
| Parâmetro |
Detalhes |
| Contagem de Camadas |
2 camadas (estrutura rígida) |
| Material Base |
TLY-5 |
| Dimensões da Placa |
55mm × 50mm por peça (1PCS), tolerância ±0,15mm |
| Trilha/Espaço Mínimo |
6 mils (trilha) / 8 mils (espaço) |
| Tamanho Mínimo do Furo |
0,2mm |
| Vias |
Sem vias cegas; Total de vias: 17; Espessura da chapeamento das vias: 20 μm |
| Espessura Final da Placa |
0,3mm |
| Peso Final do Cobre |
1oz (1,4 mils) para camadas externas |
| Acabamento da Superfície |
Ouro por Imersão |
| Serigrafia |
Sem serigrafia na camada superior; Sem serigrafia na camada inferior |
| Máscara de Solda |
Sem máscara de solda na camada superior; Sem máscara de solda na camada inferior |
| Garantia de Qualidade |
Teste elétrico de 100% realizado antes do envio |
Empilhamento da PCB
| Nome da Camada |
Material |
Espessura |
| Camada Superior de Cobre (Copper_layer_1) |
Cobre |
35 μm |
| Núcleo do Substrato |
TLY-5 |
0,254mm (10 mil) |
| Camada Inferior de Cobre (Copper_layer_2) |
Cobre |
35 μm |
Introdução do Material TLY-5
Os laminados TLY-5 são fabricados com fibra de vidro tecida muito leve e são muito mais estáveis dimensionalmente do que os compósitos de PTFE reforçados com fibra picada. A matriz tecida no material TLY-5 produz um laminado mais estável mecanicamente, adequado para fabricação em alto volume. O baixo fator de dissipação permite a implantação bem-sucedida para aplicações de radar automotivo projetadas a 77 GHz, bem como outras antenas em frequências de ondas milimétricas.
Principais Características do Material
| Característica |
Especificação/Descrição |
| Composição do Material |
Laminado TLY-5 com fibra de vidro tecida leve |
| Constante Dielétrica (Dk) |
2.2 ± 0.02 a 10 GHz/23°C |
| Tangente de Perda |
0.0009 a 10 GHz |
| Densidade (Gravidade Específica) |
2,19 g/cm³ |
| Absorção de Umidade |
0,02% |
| Coeficiente de Expansão Térmica (CTE) |
Eixo X: 26 ppm/°C; Eixo Y: 15 ppm/°C; Eixo Z: 217 ppm/°C |
Benefícios Principais
Estabilidade Dimensional: Superior aos compósitos de PTFE reforçados com fibra picada.
Menor Fator de Dissipação (DF): Adequado para radar automotivo de 77 GHz e aplicações de ondas milimétricas.
Baixa Absorção de Umidade: Minimiza a degradação do desempenho em ambientes úmidos.
Alta Resistência de Descascamento do Cobre: Melhora a confiabilidade estrutural e a ligação dos componentes.
Dk Uniforme e Consistente: Garante um desempenho elétrico estável.
Adequação para Fabricação em Alto Volume: Mecanicamente estável para produção em massa.
Padrão de Qualidade e Disponibilidade
Padrão Aceito: Cumpre com IPC-Class-2, garantindo qualidade consistente por meio de controle de processo rigoroso e verificação elétrica de 100% antes do envio.
Disponibilidade: Disponibilidade mundial, permitindo entrega pontual e suporte pós-venda eficiente para clientes internacionais.
Aplicações Típicas
-Radar Automotivo
-Comunicações via Satélite/Celular
-Amplificadores de Potência
-LNBs, LNAs, LNCs
-Aeroespacial
-Aplicações de banda Ka, E e W
Resumo
Esta PCB rígida de 2 camadas baseada no substrato TLY-5 é uma solução de alto desempenho sob medida para aplicações de micro-ondas e RF de alta frequência, especialmente radar automotivo de 77 GHz. Ao aproveitar as propriedades superiores do TLY-5 (excelente estabilidade dimensional, menor fator de dissipação, baixa absorção de umidade, Dk uniforme) e a estrita conformidade com os padrões IPC-Class-2, ela atende efetivamente aos rigorosos requisitos de transmissão de sinais de sistemas de ondas milimétricas.
