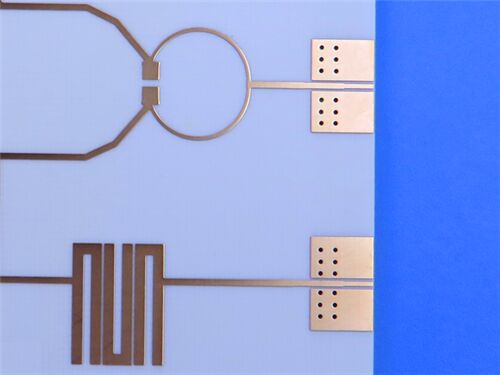

Este PCB rígido de 2 camadas adota o WL-CT350, um laminado de alta frequência à base de resina termo-resistente composto por resina de hidrocarbonetos, cerâmica e tecido de fibra de vidro.Especificamente concebidos para satisfazer requisitos rigorosos de transmissão de sinal de alta frequência, é altamente aplicável a antenas de estação base, radar automotivo e outros sistemas de RF de precisão.
Especificações de PCB
| Parâmetro |
Detalhes |
| Número de camadas |
2 camadas (estrutura rígida) |
| Material de base |
WL-CT350 |
| Dimensões da placa |
410,8 mm × 51,35 mm por peça (1 PCS), tolerância ±0,15 mm |
| Traço/Espaço mínimo |
5 mils (traça) / 7 mils (espaço) |
| Tamanho mínimo do buraco |
0.3 mm |
| Vias |
Sem vias cegas; vias totais: 29; espessura de revestimento das vias: 20 μm |
| Espessura do quadro acabado |
1.1 mm |
| Peso de cobre acabado |
1 oz (1,4 ml) para as camadas exteriores |
| Revestimento de superfície |
Ouro de imersão |
| Tela de seda |
Tela de seda preta na camada superior; sem tela de seda na camada inferior |
| Máscara de solda |
Sem máscara de solda na camada superior; sem máscara de solda na camada inferior |
| Garantia da qualidade |
Ensaio eléctrico 100% realizado antes da expedição |
Empilhamento de PCB
| Nome da camada |
Materiais |
Espessura |
| Capa superior de cobre (Copper_layer_1) |
Cobre |
35 μm |
| Núcleo de substrato |
WL-CT350 |
1.016 mm (40 mil) |
| Capa inferior de cobre (Copper_layer_2) |
Cobre |
35 μm |
WL-CT350 Introdução ao material
Os laminados revestidos de cobre revestidos de tecido de fibra de vidro de polimero cerâmico orgânico WL-CT350 da Wangling são materiais de alta frequência à base de resina termo-resistente.A composição da camada dielétrica inclui resina de hidrocarbonetosO processamento de PCB pode ser realizado utilizando técnicas semelhantes às utilizadas para a fabricação de circuitos de alta frequência.FR4O PTFE pode ser utilizado como substituto de produtos estrangeiros semelhantes.
A combinação de resina de hidrocarbonetos e cerâmica composta proporciona excelentes características de baixa perda, resistência a altas temperaturas e estabilidade à temperatura.A série de materiais tem um coeficiente de temperatura estável de constante dielétrica e perda, baixo coeficiente de expansão térmica e um elevado valor TG superior a 280°C.
Características fundamentais do material
| Características |
Especificação/Descrição |
| Composição do material |
WL-CT350 laminado à base de resina termo-resistente (resina de hidrocarbonetos, cerâmica, tecido de fibra de vidro) |
| Constante dielétrica (Dk) |
3.48 a 10 GHz/23°C |
| Fator de dissipação |
0.0039 a 10 GHz |
| Coeficiente de temperatura da constante dielétrica (TCDK) |
52 ppm/°C |
| Conductividade térmica |
0.7 W/MK |
| Absorção de umidade |
00,05% |
| Coeficiente de expansão térmica (CTE) |
Eixo X: 11 ppm/°C; Eixo Y: 14 ppm/°C; Eixo Z: 34 ppm/°C (correspondente ao cobre) |
| Temperatura de transição do vidro (Tg) |
> 280 °C |
Benefícios essenciais
Performance de baixa perda: preenche os requisitos de projeto de alta frequência, garantindo uma transmissão de sinal eficiente.
Excelente compatibilidade de processo: processado com técnicas semelhantes às FR4, mais simples do que os materiais PTFE.
Estabilidade superior do circuito: garante melhor estabilidade e consistência no circuito.
Resistência a altas temperaturas: Excelente resistência a altas temperaturas e estabilidade à temperatura.
Propriedades elétricas estáveis: coeficiente de temperatura estável da constante e perda dielétricas.
Baixa expansão térmica: CTE combinado com cobre, reduzindo o estresse térmico.
Substituto econômico: Alternativa a materiais estrangeiros de alta frequência similares.
Baixa sensibilidade ambiental: absorção de umidade de 0,05% minimiza a degradação do desempenho.
Padrão de qualidade e disponibilidade
Padrão aceito: Cumprir a classe IPC-2, garantindo uma qualidade constante através de um rigoroso controlo do processo e uma verificação eléctrica de 100% antes da expedição.
Disponibilidade: Disponibilidade em todo o mundo, permitindo entrega atempada e suporte pós-venda eficiente para clientes internacionais.
Aplicações típicas
- Antenas de estações de base e antenas de satélite
- Radar, sensores e sistemas de navegação para automóveis
- Amplificadores de potência.
- Cabeças de satélite de alta frequência
- Dispositivos e filtros de RF
- Antenas WIMAX e antenas distribuídas
Resumo
Este PCB rígido de 2 camadas baseado no substrato WL-CT350 é uma solução de alto desempenho e custo-benefício adaptada para aplicações de microondas e RF de alta frequência.Como substituto fiável de produtos estrangeiros similares, com adequação para processamento maduro de tipo FR4 e disponibilidade mundial, este PCB serve como uma opção ideal para a produção em grande volume de dispositivos de RF de precisão.
