F4BTMS220 RF Laminado revestido de cobre

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

F4BTMS220

Espessura do laminado:

0,09 mm 0,127 mm 0,254 mm 0,508 mm 0,635 mm 0,762 mm 0,787 mm 1,016 mm 1,27 mm 1,5 mm 1,524 mm 1,575

Tamanho do laminado:

18"X12"(457X305mm); 18"X24"(457X610mm); 24"X36"(610X920mm)

Peso de cobre:

0,5 onças (0,018 mm) 1 onça (0,035 mm)

Destacar:

Laminado revestido de cobre por RF

F4BTMS220 laminado de cobre

Placas revestidas de cobre de alta frequência

Descrição do produto

A série F4BTMS representa uma atualização avançada para a série F4BTM.Incorpora avanços tecnológicos fundamentais tanto na formulação de materiais como nos processos de fabricoO material é infundido com uma alta concentração de cerâmica e reforçado com ultra-fina,Optimizações de tecido de fibra de vidro ultrafinos que proporcionam melhorias substanciais no desempenho geral e um intervalo alargado de constante dielétricaPor conseguinte, qualifica-se como um material de alta fiabilidade de qualidade aeroespacial capaz de substituir directamente alternativas estrangeiras comparáveis.

Uma combinação sinérgica de reforço de tecido de fibra de vidro ultrafinos/ultrafinos mínimos e carga elevada, uniformly dispersed specialty nano-ceramics blended with polytetrafluoroethylene (PTFE) resin effectively mitigates the fiberglass effect during electromagnetic wave transmission and reduces dielectric lossPara além destes benefícios, o material apresenta uma estabilidade dimensional melhorada, uma anisotropia reduzida nos eixos X/Y/Z, capacidades de frequência de funcionamento elevadas, uma resistência dielétrica melhorada,e maior condutividade térmicaPossui também um excelente baixo coeficiente de expansão térmica (CTE) e propriedades dielétricas consistentes em variações de temperatura.

Equipado com folha de cobre de baixo perfil RTF, o F4BTMS220 minimiza a perda de condutor, garantindo uma resistência excepcional à casca.e placas de circuito impresso (PCB) fabricadas a partir deste material podem ser processadas utilizando técnicas convencionais de fabricação de laminados de PTFECom características mecânicas e físicas superiores, o laminado é adequado para a produção de PCBs de múltiplas camadas, de alta densidade e de plano de fundo.Ele também oferece excelente processability para requisitos de fabricação complexos, tais como denso através de perfuração e de linhas finas padronização.

Características do produto

Tolerância de constante dielétrica elevada e excelente consistência entre os lotes
Perda dieléctrica ultra-baixa
Constantes dielétricas estáveis e baixos valores de perda a frequências de funcionamento até 40 GHz, satisfazendo as exigências de aplicações sensíveis à fase
Coeficientes de temperatura superiores tanto para a constante dielétrica como para a perda dielétrica, garantindo uma frequência e estabilidade de fase fiáveis no espectro de temperatura de -55 °C a 150 °C
Resistência à radiação excepcional; mantém propriedades dieléctricas e físicas estáveis mesmo após exposição a doses de radiação especificadas
Baixo desempenho de desgaseamento; cumpre os requisitos de desgaseamento no vácuo aeroespacial quando testado em conformidade com os protocolos normalizados para a volatilidade do material em condições de vácuo
Baixo coeficiente de expansão térmica (CTE) nas direcções X/Y/Z, garantindo a estabilidade térmica dimensional e a integridade do cobre
Melhoria da condutividade térmica, tornando-a ideal para cenários de aplicação de alta potência
Estabilidade dimensional superior
Baixa taxa de absorção de água

Aplicações típicas

Equipamento aeroespacial, incluindo sistemas no espaço e a bordo
Componentes de microondas e de radiofrequência (RF)
Sistemas de radar, nomeadamente radar militar
Redes de alimentação
Antenas sensíveis à fase e antenas de matriz em fase
Sistemas de comunicações por satélite, etc.

Características do produto	Condições de ensaio	Unidade	F4BTMS220
Constante dielétrica (típica)	10 GHz	/	2.2
Tolerância constante dielétrica	/	/	± 0.02
Constante dielétrica (projeto)	10 GHz	/	2.2
Tangente de perdas (típica)	10 GHz	/	0.0009
	20 GHz	/	0.0010
	40 GHz	/	0.0013
Coeficiente de temperatura constante dielétrica	-55 oC a 150 oC	PPM/°C	- 130
Resistência ao descascamento	1 OZ RTF de cobre	N/mm	> 24
Resistividade de volume	Condição normal	MΩ.cm	≥ 1 × 10^8
Resistividade de superfície	Condição normal	MΩ	≥ 1 × 10^8
Força elétrica (direção Z)	5KW,500V/s	KV/mm	> 26
Voltagem de ruptura (direção XY)	5KW,500V/s	KV	> 35
Coeficiente de expansão térmica (direcção X, Y)	-55oC a 288oC	ppm/oC	40, 50
Coeficiente de expansão térmica (direcção Z)	-55oC a 288oC	ppm/oC	290
Estresse térmico	260°C, 10s,3 vezes	/	Sem delaminação
Absorção de água	20 ± 2 °C, 24 horas	%	0.02
Densidade	Temperatura ambiente	g/cm3	2.18
Temperatura de funcionamento a longo prazo	Câmara de baixa e alta temperatura	°C	-55 ¢ + 260
Conductividade térmica	Direcção Z	W/(M.K)	0.26
Inflamabilidade	/	UL-94	V-0
Composição do material	/	/	PTFE, ultrafinos e ultrafinos- fibra de vidro fina (quarzo).

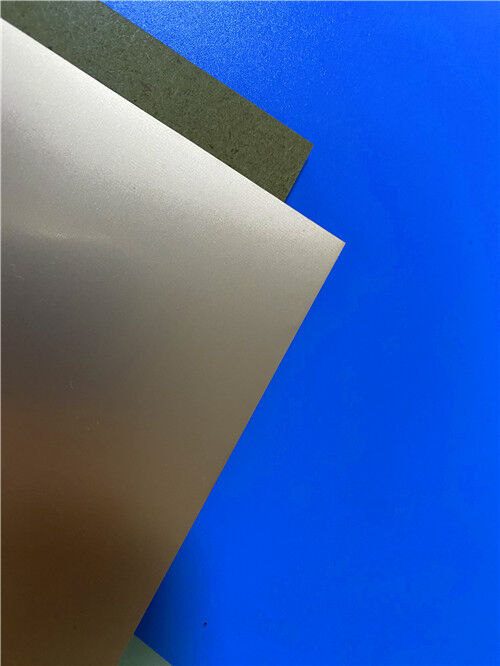

F4BTMS220 RF Laminado revestido de cobre 1
