Folha laminada revestida de cobre RF IsoClad 917

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

IsoClad 917

Espessura do laminado:

0,787 mm 1,575 mm

Tamanho do laminado:

12"X18"(305X457mm); 24"X18"(610X457mm);

Peso de cobre:

0,5 onças (0,018 mm) 1 onça (0,035 mm)

Destacar:

Folha laminada revestida de cobre RF

Folha laminada IsoClad 917

Laminado revestido de cobre com garantia

Descrição do produto

Os laminados IsoClad 917 são compósitos de fibra de vidro não tecida/PTFE projetados para substratos de placas de circuito impresso. Sua reforço não tecido os torna adequados para aplicações onde o circuito final precisa ser formado ou dobrado, como em antenas conformáveis ou "wrap-around".

Usando fibras aleatórias mais longas e um processo de fabricação próprio, os laminados IsoClad oferecem maior estabilidade dimensional e uniformidade superior da constante dielétrica em comparação com outros materiais de fibra de vidro não tecida/PTFE com propriedades dielétricas semelhantes.

Os laminados IsoClad 917 (Er=2,17, 2,20) apresentam uma baixa proporção de fibra de vidro para PTFE, oferecendo a menor constante dielétrica e fator de dissipação disponíveis com um compósito de PTFE e fibra de vidro.

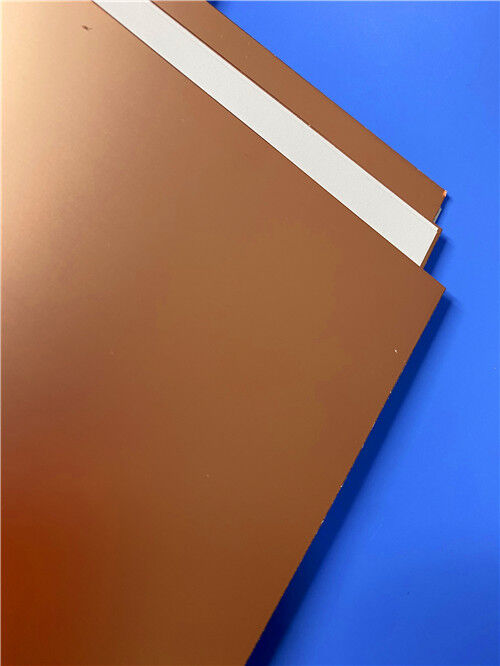

Folha laminada revestida de cobre RF IsoClad 917 0

Características:
-Reforço de fibra de vidro não tecida
-Baixa constante dielétrica
-Perda de sinal extremamente baixa

Benefícios:
-Mais flexível do que laminados de fibra de vidro tecida
-Propriedades elétricas altamente isotrópicas nos eixos X, Y e Z

Aplicações Típicas:
-Antenas conformáveis
-Circuitos de linha de tira e microfita
-Sistemas de orientação de mísseis
-Sistemas de radar e guerra eletrônica

Propriedade	IsoClad 917	Condição	Método de Teste
Constante Dielétrica @ 10 GHz	2,17, 2,20	C23/50	IPC TM-650 2.5.5.5
Fator de Dissipação @ 10 GHz	0,0013	C23/50	IPC TM-650 2.5.5.5
Coeficiente Térmico de Er (ppm/°C)	-157	-10°C a +140°C	IPC TM-650 2.5.5.5 Adaptado
Resistência à descamação (libras por polegada)	10	Após Térmico	IPC TM-650 2.4.8
Resistividade volumétrica (MΩ-cm)	1,5 x 10¹⁰	C96/35/90	IPC TM-650 2.5.17.1
Resistividade superficial (MΩ)	1,0 x 10⁹	C96/35/90	IPC TM-650 2.5.17.1
Resistência ao arco (segundos)	>180	D48/50	ASTM D-495
Módulo de tração (kpsi)	133, 120	A, 23°C	ASTM D-638
Resistência à tração (kpsi)	4,3, 3,8	A, 23°C	ASTM D-882
Módulo de compressão (kpsi)	182	A, 23°C	ASTM D-695
Módulo flexural (kpsi)	213	A, 23°C	ASTM D-790
Tensão de ruptura dielétrica (kv)	>45	D48/50	ASTM D-149
Densidade (g/cm3)	2,23	A, 23°C	ASTM D-792 Método A
Absorção de água (%)	0,04	E1/105 + D24/23	MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2
Coeficiente Térmico de		0°C a 100°C	IPC TM-650 2.4.24
Expansão (ppm/°C)			Mettler 3000
Eixo X	46		Termomecânico
Eixo Y	47		Analisador
Eixo Z	236
Condutividade térmica (W/mK)	0,263	100°C	ASTM E-1225
Desgaseificação		125°C, ≤10^-6 torr
Perda total de massa (%)	0,02		Máximo 1,00%
Volátil Coletado	0,00		Máximo 0,10%
Material condensável (%)
Recuperação de vapor de água (%)	0,02
Condensado visível (±)	NÃO
Inflamabilidade	Atende aos requisitos de UL94-V0	C48/23/50, E24/125	UL 94 Vertical Burn IPC TM-650 2.3.10

Folha laminada revestida de cobre RF IsoClad 917 1
