Placa de micro-ondas ultraestável Taconic TLX-9 de 2 camadas RF rígida PCB

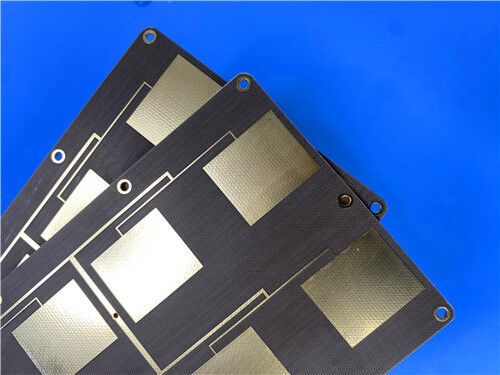

Este rígido de duas camadasTacónico TLX-9 RF PCBO produto é fabricado com um material composto de vidro tecido de PTFE de alto desempenho, amplamente reconhecido como um substrato de baixa perda e de baixo custo para circuitos de radiofrequência de microondas.acabamento de superfície EPIG sem níquele produzido estritamente de acordo com as normas industriais IPC-Classe-2, este PCB ultrafinho de 0,3 mm oferece uma constante dielétrica estável e baixa, um fator de dissipação ultra baixo,e absorção de umidade insignificanteEm comparação com os caros materiais de microondas Rogers, o Taconic TLX-9 proporciona estabilidade elétrica equivalente a um preço mais competitivo.Com durabilidade mecânica fiável e desempenho de alta frequência consistente, esta placa de circuito de RF personalizada é ideal para LNAs, LNBs, antenas de grande formato PCS / PCN, amplificadores de alta potência e componentes de RF passivos.

PCBEspecificaçõess

Empilhadeira de PCB-Configuração

Formato da obra e padrão de conformidade

Formato de ilustração: Fornecido em Gerber RS-274-X, o padrão industrial universal que garante a fabricação de PCB de alta precisão e total compatibilidade de dados.

Padrão aceito: IPC-Classe-2, que garante um desempenho de serviço estável e duradouro para dispositivos eletrónicos industriais de alta frequência.

Disponibilidade: O serviço de envio global é fornecido para apoiar a aquisição de engenharia e projetos industriais em todo o mundo.

Introdução do Substrato Tacónico TLX-9

O Taconic TLX-9 é um laminado composto de vidro tecido PTFE de alto desempenho, adaptado para circuitos de microondas avançados.e é compatível com os procedimentos de fabrico convencionais, incluindo o corteEste substrato possui uma estabilidade dimensional excepcional e uma absorção de umidade quase nula durante todo o processo de produção.

TLX-9 mantém uma constante dielétrica constante de 2,5 em um amplo espectro de frequência e temperatura, acompanhado por um fator de dissipação ultra-baixo de 0,0019 em 10 GHz.É certificado com a classificação de retardador de chama UL 94 V-0., satisfazendo exigências de resistência ao fogo rigorosas para aplicações industriais eletrónicas.

Características fundamentais

Principais benefícios

O Taconic TLX-9 oferece notáveis vantagens técnicas para os projetistas e fabricantes de circuitos de microondas:

A constante dielétrica baixa e consistente garante um desempenho confiável do sinal em altas frequências

Fator de dissipação ultra-baixo reduz eficazmente a perda de sinal para circuitos de microondas sensíveis

A absorção de umidade extremamente baixa garante um funcionamento estável em condições ambientais adversas

A alta quebra dielétrica aumenta a resistência à tensão para equipamentos de RF de alta potência

A resistência superior da casca de cobre impede a delaminação da camada e melhora a durabilidade estrutural

CTE otimizada minimiza o estresse térmico e evita efetivamente a deformação da placa, adequada para ambientes de trabalho externos e de alta temperatura de RF a longo prazo

Aplicações típicas

Este PCB RF Taconic TLX-9 é amplamente aplicado em equipamentos de microondas e de radiofrequência de alta precisão:

-LNAs, LNBs e LNCs

- Antenas de grande formato PCS/PCN

- Amplificadores de alta potência

-Componentes RF passivos, módulos de detecção de RF e circuitos de estações de base de comunicação
