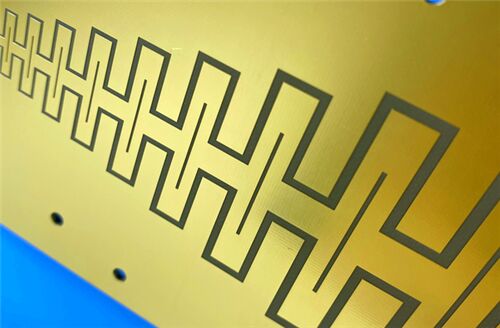

10 milímetros RF-10 PCB de 2 camadas de placa rígida de baixa perda

Procuram um PCB rígido de duas camadas de alto desempenho, otimizado para aplicações de RF? This 2-layer rigid PCB is built with RF-10 copper clad laminates—a composite of ceramic-filled PTFE and woven fiberglass—designed to address the growing need for size reduction in RF applications while maintaining superior signal integrityProjetado para os padrões de qualidade IPC-Classe 2, este PCB oferece um desempenho confiável para aplicações críticas como antenas de microstrip patch, antenas GPS e componentes de satélite.Com foco na precisão, durabilidade e custo-benefício, este PCB é ideal para engenheiros e equipas de aquisição que procuram um substrato confiável para projetos de alta frequência.

PCBEspecificaçõess

Cada aspecto do nosso PCB é projetado para precisão e desempenho, garantindo consistência e confiabilidade em cada unidade:

Empilhadeira de PCB-Configuração

Estatísticas de PCB

Substrato RF-10: chave para um desempenho superior

Os laminados revestidos de cobre RF-10 são a pedra angular do desempenho excepcional dos nossos PCBs, projetados para atender às demandas de aplicações de RF de alta frequência:

RF-10 é um composto de PTFE cerâmico e fibra de vidro,oferecendo uma combinação única de alta constante dielétrica (DK) e baixo fator de dissipação – crítico para reduzir a perda de sinal em frequências mais elevadasO reforço de fibra de vidro tecido fino aumenta a rigidez para facilitar o manuseio e a estabilidade dimensional melhorada, tornando-o ideal para circuitos de uma ou várias camadas.

Projetado para termos um custo-benefício e prazos de entrega aceitáveis pela indústria, o RF-10 atende à necessidade de redução de tamanho em aplicações de RF.combinado com baixa dissipação, resulta em perdas de inserção ideais em frequências mais elevadas, onde as perdas de efeito cutâneo são significativas.

Características principais do PCB RF-10

O nosso PCB de 2 camadas RF-10 possui características líderes do setor que o distinguem para aplicações de alta frequência:

Constante dielétrica: 10,2 ± 0,3 a 10GHz

Fator de dissipação: 0,0025 a 10 GHz Minimiza a perda de sinal para um desempenho confiável de alta frequência

Alta condutividade térmica: 0,85 W/mk (não revestido)

CTE (Coeficiente de Expansão Térmica): x=16 ppm/°C, y=20 ppm/°C, z=25 ppm/°C

Baixa absorção de umidade: 0,08%

Classificação de inflamabilidade: V-0

Vantagens da escolha do PCB RF-10

O PCB RF-10 oferece vantagens tangíveis para engenheiros, fabricantes e equipes de aquisição:

Alta DK para RF Circuito Dimensão Reduz a pegada de seus projetos de RF sem sacrificar o desempenho

Excelente estabilidade dimensional ¢ Garante um desempenho consistente em todas as mudanças de temperatura e processos de fabricação

Tolerância DK reduzida (10,2 +/- 0,3) Garante a consistência em todos os PCBs, simplificando o projeto e a montagem

Alta Conductividade Térmica Melhora a gestão térmica, prolongando a vida útil dos seus dispositivos

Excelente adesão a cobre liso

Baixa expansão X, Y, Z Reduz o risco de falha da junção da solda e deformação do painel

Excelente relação preço/desempenho ¢ Oferece desempenho de RF de alta qualidade a um preço rentável

Aplicações

O nosso PCB de 2 camadas RF-10 foi projetado especificamente para aplicações de alta frequência e alta confiabilidade, incluindo:

• Antenas de microstrip
• Antenas GPS
• Componentes passivos (filtros, acopladores, divisores de potência)
• Sistemas de prevenção de colisões de aeronaves
• Componentes de satélite

Qualidade e disponibilidade

Padrão de Qualidade: IPC-Classe 2 ¢ Cumprir os requisitos de qualidade mais comuns da indústria para produtos eletrónicos de serviço dedicados, garantindo um desempenho fiável e uma vida útil prolongada.IPC-Classe 2 é amplamente utilizado para dispositivos de comunicação, instrumentos industriais e outras aplicações que exijam um desempenho consistente.

Formato de ilustração: Gerber RS-274-X O formato padrão do setor para fabricação de PCB, garantindo compatibilidade com todos os principais softwares de design e fabricação.

Disponibilidade: Em todo o mundo Nós oferecemos transporte global para atender às necessidades de engenheiros e fabricantes em todo o mundo, com prazos de entrega aceitáveis pela indústria.
