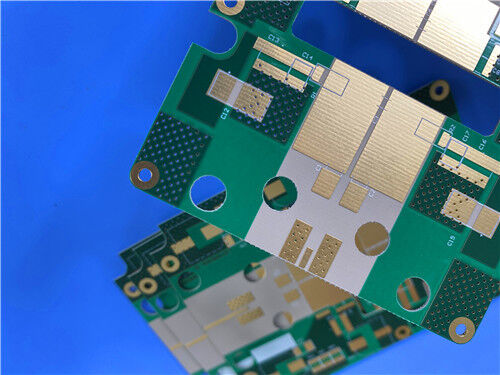

Este PCB utiliza WL-CT440 como material de base, incorpora um acabamento de superfície de ouro de imersão e adere estritamente às especificações de qualidade IPC-Classe-2.Configurado como uma estrutura rígida de duas camadas com um 0Núcleo de substrato WL-CT440 de.254mm (10 mil), é adaptado para atender aos requisitos de desempenho de alta frequência e baixa perda de sistemas de comunicação aeroespacial, radar e satélite.
Especificações de PCB
| Parâmetro de construção |
Especificações |
| Material de base |
WL-CT440 (composto de tecido de resina de hidrocarbonetos-cerâmica-fibra de vidro, material termo-resistente de alta frequência) |
| Número de camadas |
Configuração rígida de duas camadas |
| Dimensões da placa |
56.5 mm × 89,65 mm por unidade, com uma tolerância dimensional de ±0,15 mm |
| Traço/Espaço mínimo |
Largura mínima da traça de 6 mils e espaçamento de 7 mils |
| Tamanho mínimo do buraco |
0.35mm |
| Blind Vias. |
Não utilizado |
| Espessura do quadro acabado |
0.3 mm |
| Peso de cobre acabado |
1 oz (1,4 ml) em ambas as camadas exteriores |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão |
| Tela de seda |
Tela de seda branca aplicada na camada superior |
|
Máscara de solda
|
Máscara de solda verde na camada superior |
| Controle de qualidade |
Ensaios elétricos 100% realizados antes da expedição |
Empilhadeira-Configuração
| Nome da camada |
Materiais |
Espessura |
| Capa superior de cobre (Copper_layer_1) |
Cobre |
35 μm |
| Núcleo de substrato |
WL-CT440 |
0.254 mm (10 mil) |
| Capa inferior de cobre (Copper_layer_2) |
Cobre |
35 μm |
WL-CT440 Introdução ao material
O WL-CT440 da Wangling é um laminado revestido de cobre de alta frequência (CCL) à base de resina termo-resistente com reforço de tecido de fibra de vidro cerâmica de polímero orgânico.A sua camada dielétrica é constituída por resina de hidrocarbonetosO WL-CT440 é compatível com as técnicas de fabricação FR4 padrão,oferecendo um processamento simplificado em comparação com os materiais à base de PTFE, garantindo simultaneamente uma maior estabilidade e consistência do circuitoÉ uma alternativa de alto desempenho aos materiais estrangeiros equivalentes.
A combinação sinérgica de resina de hidrocarbonetos e cerâmica composta confere ao WL-CT440 características excepcionais de baixa perda, resistência a altas temperaturas e estabilidade térmica.Esta série de materiais apresenta coeficientes de temperatura estáveis de constante dielétrica (TCDK) e perda dielétrica, um baixo coeficiente de expansão térmica (CTE) e uma temperatura de transição do vidro (Tg) superior a 280°C, tornando-o adequado para aplicações de alta frequência em ambientes de funcionamento adversos.
WL-CT440 Características do material
| Categoria |
Características |
Especificações |
| Propriedades elétricas |
Constante dielétrica (Dk) |
4.1 a 10 GHz/23°C |
| Fator de dissipação |
00,005 a 10 GHz |
| Desempenho térmico |
Temperatura de transição do vidro (Tg) |
280°C |
| TCDK |
-21 ppm/°C |
| Conductividade térmica |
0.66 W/mK |
| CTE (eixos XYZ) |
14/18/35 ppm/°C (em relação ao cobre) |
| Propriedades físicas |
Absorção de umidade |
0.12% |
| Classificação de inflamabilidade |
UL 94-V0 |
WL-CT440 Benefícios materiais
- Desempenho superior com baixas perdas: a formulação de resina de hidrocarbonetos e cerâmica composta oferece um baixo fator de dissipação, crítico para a transmissão de sinal de alta frequência de alta fidelidade.
- FR4-Process Compatible: Compatível com os fluxos de trabalho de fabricação FR4 padrão, simplificando a produção em comparação com os materiais PTFE, garantindo um desempenho de circuito consistente.
-Excepcional estabilidade térmica: um Tg elevado (280°C) e um TCDK estável garantem uma operação fiável em ambientes de temperaturas extremas.
- CTE combinado com cobre: o coeficiente de expansão térmica alinhado com o cobre minimiza o estresse térmico, aumentando a confiabilidade estrutural e elétrica a longo prazo.
Aplicações típicas
- Equipamento aeroespacial
- Sistemas de microondas e antenas
- redes de formação de feixes
- Sistemas de radar.
- Satélite e Navegação
- Amplificadores de energia.
Qualidade e disponibilidade
Este PCB adere aos padrões de qualidade IPC-Classe 2, garantindo uma fiabilidade consistente para sistemas eletrônicos aeroespaciais, militares e de alta frequência.apoiar as necessidades globais do projeto e garantir a entrega atempada.
