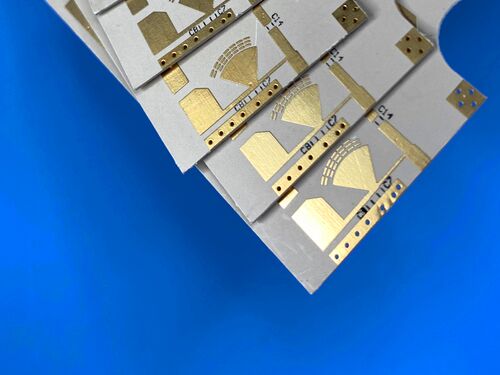

Esta PCB rígida de 2 camadas está em conformidade com os padrões internacionais da indústria para desempenho confiável. Ela utiliza CER-10 laminado orgânico-cerâmico como substrato base, projetado para atender aos rigorosos requisitos de aplicações de componentes de micro-ondas e passivos de alto desempenho com características mecânicas e elétricas superiores.
Especificação da PCB
| Item |
Detalhes |
| Material Base |
CER-10 (laminado orgânico-cerâmico) |
| Número de Camadas |
2 camadas, sem vias cegas |
| Dimensões da Placa |
89,3 mm x 56,9 mm, 2 Tipos, 2 Peças no total |
| Trilha/Espaço Mínimo |
5/6 mils |
| Tamanho Mínimo do Furo |
0,4 mm |
| Espessura Final da Placa |
0,7 mm |
| Peso Final do Cobre |
1 oz (1,4 mils) para camadas externas |
| Espessura da Metalização do Via |
20 μm |
| Acabamento da Superfície |
Ouro de Imersão |
| Serigrafia |
Serigrafia preta na camada superior; sem serigrafia na camada inferior |
| Máscara de Solda |
Sem máscara de solda nas camadas superior e inferior |
| Controle de Qualidade |
Teste elétrico 100% realizado antes do envio |
Empilhamento da PCB
| Camada |
Especificações |
| Camada de Cobre 1 |
35 μm |
| Substrato CER-10 |
25 mil (0,635 mm) |
| Camada de Cobre 2 |
35 μm |
Arte e Padrão Aceito
Tipo de Arte Fornecida: Gerber RS-274-X, que é universalmente reconhecido como o padrão da indústria para fabricação de PCBs.
Padrão Aceito: IPC-Classe-2, um benchmark de qualidade amplamente adotado formulado pela Association Connecting Electronics Industries (IPC).
Disponibilidade
Esta PCB está disponível para envio mundial, apoiando a logística global para atender aos diversos requisitos de projetos internacionais e garantir a entrega pontual.
Introdução ao Material Base CER-10
O CER-10 é um laminado orgânico-cerâmico pertencente à família de produtos ORCER da Taconic. Ele apresenta uma constante dielétrica de 10 e um baixo fator de dissipação de 0,0035 a 10 GHz, tornando-o bem adequado para aplicações de alta frequência. O material incorpora um reforço de vidro tecido, integrando a tecnologia avançada de preenchimento cerâmico da Taconic com a experiência em fibra de vidro revestida de PTFE. O CER-10 oferece excepcional força de ligação interlaminar e resistência à solda, posicionando-o como um substrato ideal para aplicações de componentes de micro-ondas e passivos de alto desempenho.
Principais Características do Material CER-10
| Principais Características |
Especificações e Descrições |
| Tipo de Material |
Laminado orgânico-cerâmico CER-10 |
| Constante Dielétrica (Dk) |
10 a 10 GHz |
| Fator de Dissipação |
0,0035 a 10 GHz |
| Absorção de Umidade |
0,02% |
| Coeficiente de Expansão Térmica (CTE) |
Eixo X: 13 ppm/°C; Eixo Y: 15 ppm/°C; Eixo Z: 46 ppm/°C |
Benefícios do Uso do Material CER-10
- Excepcional força de ligação interlaminar e resistência à solda, garantindo integridade estrutural durante a fabricação e operação a longo prazo
- Baixa absorção de umidade e constante dielétrica (Dk) estável em uma ampla faixa de frequência, mantendo desempenho elétrico consistente
- Estabilidade dimensional aprimorada e aumento da resistência à flexão, suportando montagem confiável de componentes e desempenho do circuito
- Baixo CTE no eixo Z, garantindo furos metalizados (PTHs) confiáveis e reduzindo o estresse térmico durante a ciclagem de temperatura
- Suporta a miniaturização de placas de circuito, permitindo o projeto de componentes eletrônicos compactos de alto desempenho
- Classificação de Inflamabilidade: V-0 (padrão IPC-TM 650), garantindo conformidade com os requisitos de segurança
Aplicações Típicas
Aproveitando suas propriedades elétricas e mecânicas superiores, esta PCB é projetada especificamente para aplicações de componentes de micro-ondas e passivos de alto desempenho, incluindo, mas não se limitando a:
-Amplificadores de potência
-Filtros de guia de onda
-Acopladores direcionais
-Outros componentes passivos de micro-ondas
Conclusão
Esta PCB rígida de 2 camadas exibe desempenho excepcional de alta frequência, estabilidade estrutural e fabricabilidade, que são suportados pelas propriedades superiores do laminado orgânico-cerâmico CER-10 e rigorosos protocolos de controle de qualidade pré-embarque.
Essas características a tornam uma solução ideal, econômica e confiável para fabricantes globais envolvidos em projetos de componentes de micro-ondas e passivos de alto desempenho, especialmente aqueles que exigem propriedades dielétricas estáveis, alta resistência mecânica e disponibilidade mundial.
