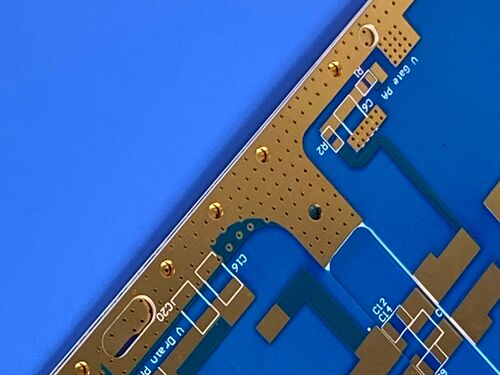

2 camadas CuClad 217 PCB Rogers 20 mil laminado com ouro de imersão

Este PCB rígido de duas camadas cumpre os padrões internacionais da indústria para um desempenho fiável.Rogers CuClad 217como substrato de base, concebido para satisfazer os rigorosos requisitos de aplicações de alta frequência e microondas com características elétricas e mecânicas superiores.

Especificação do PCB

Empilhadeira de PCB-para cima

O PCB rígido de duas camadas apresenta uma estrutura de empilhamento otimizada, adaptada para melhorar a estabilidade mecânica e o desempenho elétrico, com as seguintes camadas (de cima para baixo):

Arte e padrão de qualidade

Tipo de ilustração fornecida: Gerber RS-274-X, universalmente reconhecido como o padrão da indústria para fabricação de PCB.

Padrão de qualidade: IPC-Classe-2, uma referência de qualidade amplamente adotada formulada pela Association Connecting Electronics Industries.

Disponibilidade

Este PCB está disponível para transporte marítimo em todo o mundo, apoiando a logística global para atender aos diversos requisitos dos projetos internacionais e garantir a entrega atempada.

Introdução ao material de base Rogers CuClad 217

Os laminados Rogers CuClad 217 são laminados compostos de fibra de vidro e PTFE controlados com precisão, oferecendo baixos valores de constante dielétrica (Dk) de 2,17 ou 2.20A sua construção cruzada proporciona isotropia elétrica e mecânica no plano.fornecendo o menor Dk e o menor factor de dissipação entre os laminados à base de PTFE reforçados com fibra de vidroEstas propriedades integradas permitem uma propagação de sinal mais rápida e uma maior relação sinal/ruído, tornando-a adequada para aplicações de alta frequência.

Características principais do material Rogers CuClad 217

Vantagens de usar o material Rogers CuClad 217

-Constante dielétrica estável (Dk) numa ampla gama de frequências

- Baixa Dk suporta larguras de linha mais largas, resultando em menor perda de inserção

- Baixas perdas de circuito em altas frequências

- Melhoria da estabilidade dimensional aumenta a flexibilidade do projeto na fabricação de PCB

- Permite que os designers cumpram especificações de aplicação rigorosas

- Isotropia elétrica e mecânica no plano X-Y

- Bem adaptado para circuitos sensíveis a Er

Aplicações típicas

Aproveitando as suas propriedades elétricas e mecânicas superiores, este PCB é especificamente concebido para aplicações de microondas de alto desempenho e aeroespacial/defesa, incluindo, mas não limitado a:

- Radares.

- Contramedidas eletrónicas

- Medidas de apoio eletrónico

- Componentes de microondas (LNA, filtros, acopladores, etc.)

Conclusão

Este PCB rígido de duas camadas apresenta um desempenho excepcional de alta frequência, estabilidade estrutural e fabricabilidade,que são apoiados pelas propriedades superiores do laminado Rogers CuClad 217 e rigorosos protocolos de controlo de qualidade pré-envio.

Estas características tornam-na uma solução ideal, econômica e fiável para fabricantes globais envolvidos em projetos de microondas, radar e contramedidas eletrônicas de alto desempenho,especialmente aqueles que requerem Dk estável e baixo, baixa perda de inserção e disponibilidade mundial.
