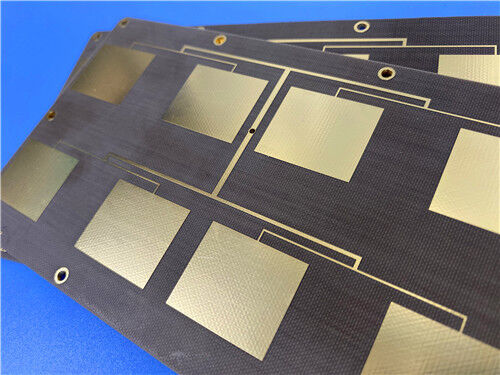

Esta é uma placa de circuito impresso (PCB) rígida de alto desempenho de 2 camadas, fabricada usando Taconic TLX-7, um laminado de alta frequência baseado em politetrafluoroetileno (PTFE) e reforçado com fibra de vidro tecida. Projetada especificamente para oferecer desempenho elétrico excepcional em aplicações rigorosas de RF e micro-ondas, a PCB aproveita a constante dielétrica baixa e estável do material (Dk=2,6), o fator de dissipação ultra baixo (DF) e a excelente estabilidade elétrica em uma ampla gama de temperaturas e frequências. Isso garante atenuação mínima do sinal mesmo em frequências de ondas milimétricas, tornando-a altamente adequada para projetos de micro-ondas de baixa contagem de camadas, como sistemas de radar e antenas de arranjo em fase.
Detalhes da Construção da PCB
| Item |
Especificações |
| Material Base |
Taconic TLX-7 (Laminado de Alta Frequência à Base de PTFE com Reforço de Fibra de Vidro Tecida) |
| Contagem de Camadas |
2 camadas (vias cegas não são incorporadas) |
| Dimensões da Placa |
102 mm x 86 mm por unidade, com uma tolerância dimensional de +/- 0,15 mm |
| Traço/Espaço Mínimo |
Largura de traço de 4 mil e espaçamento de 6 mil |
| Tamanho Mínimo do Furo |
0,5 mm |
| Espessura Final da Placa |
0,8 mm |
| Peso Final do Cobre |
1 oz (correspondente a 1,4 mil) para camadas externas |
| Espessura da Metalização da Via |
20 µm |
| Acabamento da Superfície |
Ouro de Imersão |
| Serigrafia Superior |
Branco |
| Serigrafia Inferior |
Não aplicado |
| Máscara de Solda Superior |
Não aplicado |
| Máscara de Solda Inferior |
Não aplicado |
| Controle de Qualidade |
Testes elétricos 100% são realizados antes do envio |
Empilhamento da PCB
| Camada |
Descrição |
Espessura |
| 1 |
Camada de Cobre 1 (Superior Externa) |
35 µm |
| - |
Núcleo Taconic TLX-7 |
0,762 mm (30 mil) |
| 2 |
Camada de Cobre 2 (Inferior Externa) |
35 µm |
Arte, Padrão de Qualidade e Disponibilidade
A arte para esta PCB é fornecida no formato Gerber RS-274-X, o padrão da indústria para fabricação de PCB.
Cada PCB está em conformidade com o padrão de qualidade IPC-Classe-2, um critério globalmente reconhecido que garante desempenho elétrico consistente, qualidade de fabricação confiável e conformidade com os requisitos da indústria para aplicações de alta frequência.
Além disso, esta PCB está disponível mundialmente, atendendo às necessidades de clientes internacionais e projetos de circuitos de micro-ondas/RF em todo o mundo.
Introdução ao Material Taconic TLX-7
O TLX-7 é um laminado de alta frequência produzido pela Taconic, especificamente desenvolvido para oferecer desempenho elétrico superior em aplicações exigentes de RF e micro-ondas. Consistindo em PTFE (Politetrafluoroetileno) reforçado com fibra de vidro tecida, o TLX-7 exibe uma constante dielétrica baixa e estável (Dk=2,6) e um fator de dissipação ultra baixo, que garante atenuação mínima do sinal mesmo em frequências de ondas milimétricas. Este laminado fornece excelente estabilidade elétrica em uma ampla faixa de temperatura e frequência, combinada com propriedades térmicas e mecânicas confiáveis, tornando-o uma escolha ideal para projetos de micro-ondas de baixa contagem de camadas.
Principais Benefícios do Material Taconic TLX-7
- Propriedades mecânicas e térmicas excepcionais, garantindo integridade estrutural e estabilidade de desempenho em condições operacionais adversas.
- Constante dielétrica baixa e estável (Dk=2,6), permitindo propagação de sinal consistente e controle preciso de impedância em circuitos de alta frequência.
- Estabilidade dimensional, reduzindo a deformação durante a fabricação e operação para garantir desempenho confiável do circuito.
- Baixa absorção de umidade, aprimorando a confiabilidade a longo prazo e a estabilidade elétrica em condições ambientais úmidas ou flutuantes.
- Classificação de inflamabilidade UL 94 V-0, atendendo aos requisitos de segurança para equipamentos eletrônicos em vários setores industriais.
- Constante dielétrica rigorosamente controlada, garantindo desempenho de circuito repetível e consistência entre lotes de produção.
- Fator de dissipação ultra baixo (DF), minimizando a perda de sinal e maximizando a eficiência energética em aplicações de alta frequência.
- Otimizado para projetos de micro-ondas de baixa contagem de camadas, oferecendo custo-benefício e fabricação simplificada, mantendo altos níveis de desempenho.
Aplicações Típicas
- Sistemas de Radar
- Antenas de Arranjo em Fase
- Sistemas de Comunicação Móvel
- Equipamentos de Teste de Micro-ondas
- Dispositivos de Transmissão de Micro-ondas
- Componentes de RF
Conclusão
Esta PCB de 2 camadas, feita de laminado Taconic TLX-7 à base de PTFE, oferece desempenho, estabilidade e confiabilidade de alta frequência superiores para aplicações exigentes de RF/micro-ondas.
As principais vantagens do Taconic TLX-7 (Dk baixo e estável, DF ultra baixo, estabilidade dimensional, baixa absorção de umidade, UL 94 V-0) tornam esta PCB uma solução econômica para projetos de micro-ondas de baixa contagem de camadas.
