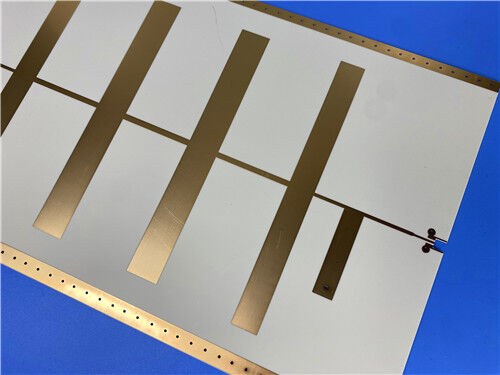

2 camadas WL-CT440 PCB RF rígido de alta frequência cerâmica de hidrocarbonetos

Este WL-CT440 rígido de duas camadasPCB RF de alta frequênciaÉ fabricado com laminado dielétrico de fibra de vidro reforçado com cerâmica de hidrocarbonetos, que serve como uma alternativa económica aos substratos de alta frequência importados.Fabricados de acordo com as normas da Classe II do IPC e acabados com revestimento de ouro por imersão, esta placa de circuito de 0,8 mm de espessura oferece baixa perda dielétrica, condutividade térmica excepcional, alto desempenho Tg e estabilidade dielétrica consistente.Com processos de fabrico compatíveis com o FR4, WL-CT440 é muito mais fácil de processar do que os materiais convencionais de PTFE, mantendo uma excelente repetibilidade e confiabilidade do circuito.antenas de matriz em fase, hardware de radar e conjuntos de comunicação por satélite.

Especificações de PCB

Configuração de empilhamento de PCB

Formato da obra e padrão de conformidade

Formato de ilustração: Fornecido em Gerber RS-274-X, um formato padrão da indústria que garante a fabricação precisa de PCB e a compatibilidade universal de dados.

Padrão aceito: IPC-Classe-2, garantindo uma operação durável e fiável para dispositivos eletrónicos de alta frequência aeronáuticos e militares.

Disponibilidade: O transporte marítimo global é oferecido para apoiar contratos internacionais de engenharia e projetos industriais.

Introdução do substrato WL-CT440

WL-CT440 é um laminado cerâmico de hidrocarbonetos termo-resistente reforçado com fibra de vidro revestido de cobre concebido para aplicações de microondas de alta frequência.Enchimento cerâmico composto, e fibra de vidro tecida, este substrato oferece desempenho elétrico constante de baixa perda para projetos de circuitos de microondas.WL-CT440 adota fluxos de trabalho de fabricação compatíveis com FR4, simplificando o processamento de PCB, mantendo uma estabilidade e uma repetibilidade de produção excepcionais.

A combinação sinérgica de resina de hidrocarbonetos e aditivos cerâmicos proporciona uma atenuação mínima do sinal, uma resistência superior ao calor e uma excelente estabilidade de temperatura.Este material apresenta um coeficiente de temperatura dieléctrica estável, baixa taxa de expansão térmica e um Tg ultra-alto superior a 280°C. Como um substituto doméstico rentável para laminados de alta frequência importados, o WL-CT440 é amplamente adotado para usos militares, aeroespaciais,e sistemas comerciais de radiofrequências.

Características fundamentais

Principais benefícios

O WL-CT440 oferece vantagens técnicas distintas para projetistas de circuitos de alta frequência comerciais e militares:

A fabricação compatível com o FR4 simplifica a fabricação e reduz os custos de produção em comparação com os substratos de PTFE

Os valores Dk e Df baixos otimizados garantem uma transmissão de sinal limpa e estável através das faixas de frequência de microondas

Baixa absorção de água evita a degradação do desempenho elétrico em condições atmosféricas úmidas

A alta condutividade térmica acelera a dissipação de calor para circuitos de amplificadores de alta potência

CTE sincronizado com cobre minimiza o estresse térmico e aumenta a fiabilidade estrutural a longo prazo

Propriedade superior Tg reforça a estabilidade térmica durante processos de solda repetidos

Aplicações típicas

Este PCB RF de 2 camadas WL-CT440 é amplamente utilizado em sistemas de comunicação de nível militar, aeroespacial e de microondas:

Aparelhos aeroespaciais, equipamento de cabine espacial e módulos eletrónicos aéreos

- Antenas de microondas e sistemas de matriz de antenas sensíveis à fase

- Radar de alerta precoce e transmissores de radar aéreos

- Antenas de matriz de fases e redes de formação de feixe de microondas

- Comunicação por satélite, sistemas de navegação e amplificadores de potência de RF
