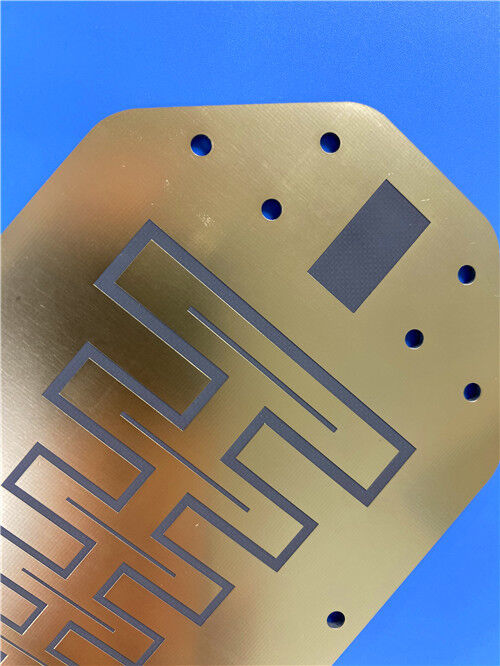

PCB RF-30A de 2 camadas em laminado RF de 20 mil com máscara de solda verde

Este é um PCB rígido de 2 camadas fabricado com material de alta performance de grau RFRF-30AO PCB integra a transmissão de sinal de alta frequência excepcional do RF-30A,baixa perda dieléctrica e excelente estabilidade ambientalCom uma espessura de acabamento de 0,6 mm, peso de cobre de 1 oz para as camadas externas e acabamento de superfície de ouro de imersão de níquel sem eletricidade (ENIG),assegurar um desempenho fiável para a alta velocidade, RF de alta frequência e aplicações eletrónicas.

Detalhes do PCB

Empilhadeira de PCB-para cima

Trata-se de um PCB rígido de duas camadas com a seguinte estrutura de empilhamento (de cima para baixo):

Arte e padrão de qualidade

Gerber RS-274-X é o formato de arte especificado para este PCB, que é universalmente reconhecido como o padrão da indústria para fabricação de PCB.Este formato garante a compatibilidade com a maioria dos equipamentos de fabricação e software de projeto profissionais, permitindo a conversão precisa de dados de projeto de circuito em PCBs físicos. Além disso, o PCB atende aos requisitos da norma IPC-Classe-2,que estabelece diretrizes rigorosas de desempenho e fiabilidade para componentes eletrónicos, assegurando a adequação do produto às necessidades operacionais comerciais e industriais.

Disponibilidade

Este PCB de alto desempenho está disponível em todo o mundo, permitindo o envio para todos os países do mundo sem restrições geográficas,Atendimento a pedidos de prototipagem e produção em grande volume.

Introdução do RF-30A

RF-30A é um material laminado de alto desempenho de grau RF projetado com sistema de resina avançado e reforço de tecido de vidro otimizado,fornecendo um desempenho excepcional de transmissão de sinal de alta frequência, baixa perda dieléctrica e excelente estabilidade ambiental. É especificamente concebido para aplicações de RF de alta velocidade e alta frequência e pode cumprir plenamente os processos de montagem sem chumbo a 260 °C,garantir um desempenho fiável em condições de funcionamento adversas.

Aplicações típicas

• Dispositivos de comunicação de RF/microondas
• Estações base e antenas 5G/6G
• Sistemas de radar
• Equipamento de comunicação por satélite
• Módulos e transceptores de RF
• Eletrônica aeroespacial e de defesa
• Instrumentos de ensaio de alta frequência
• Componentes de RF para automóveis (V2X, Radar)

RF-30A Laminado de desempenho estável

O RF-30A é um laminado de cerâmica orgânica da família de substratos RF da AGC, construído com reforço de vidro tecido.Este produto baseia-se no conhecimento especializado da AGC em tecnologias de enchimento cerâmico e revestimento em PTFEO RF-30A é uma escolha ideal para aplicações comerciais de microondas e RF de baixo custo e alto volume.

RF-30A proporciona estabilidade elétrica e mecânica que excede os requisitos de projeto típicos.A combinação de um substrato dielétrico de baixa perda e uma folha de cobre de baixo perfil proporciona um desempenho elétrico estável, melhores níveis de PIMD e menor perda de inserção numa ampla gama de frequências.e maior rigidez garantem que os componentes de RF sejam menos afectados por factores externos.

A excelente resistência ao descascamento do RF-30A para 1⁄2 oz e 1 oz de cobre RT é crítica para aplicações que exigem retrabalho ou processos repetidos de solda por refluxo.combinado com uma tangente de perda estávelO movimento dimensional reduzido também contribui para propriedades estáveis de fase e impedância em uma ampla faixa de frequências.

O RF-30A foi otimizado com preenchimentos cerâmicos para alcançar uma baixa CTE do eixo Z, melhorando a confiabilidade do PTH e simplificando a fabricação de circuitos multicamadas.Estas propriedades também suportam um desempenho mais estável do PIMD.

Benefícios

• Excelente desempenho PIM em PCB (medido abaixo de -160 dBc*)
• Melhoria da qualidade do buraco transversal revestido (PTH)
• Propriedades mecânicas estáveis
• Desempenho fiável em altas frequências
• Estável em condições de alta temperatura
• Baixa absorção de umidade
• Alta resistência ao descascamento
• Relatório preço/desempenho excepcional
