2L TRF-45 PCB 32mil Material Máscara de Solda Verde Ouro de Imersão

2L TRF-45 PCB 32mil Material Máscara de Solda Verde Ouro de Imersão
2L TRF-45 PCB 32mil Material Máscara de Solda Verde Ouro de Imersão

Imagem Grande :  2L TRF-45 PCB 32mil Material Máscara de Solda Verde Ouro de Imersão

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-332.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Preço: USD9.99-99.99
Detalhes da embalagem: Sacos a vácuo + caixas
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS por mês
Contato

2L TRF-45 PCB 32mil Material Máscara de Solda Verde Ouro de Imersão

descrição
Material PCB: TRF-45 Tamanho da placa de circuito impresso: 105 mm x 76 mm (por peça), +/- 0,15 mm
Espessura da PCB: 0,9 mm Contagem de camadas: 2 camadas
Peso de cobre: 1 oz (1,4 mils) Máscara de solda: verde
Serigrafia: Branco Acabamento de superfície: Imersão Ouro
Destacar:

laminado revestido de cobre de alta frequência

,

Laminado de substrato F4BTMS265

,

folha revestida de cobre com garantia

Este PCB é uma placa rígida de dois lados fabricada com TRF-45, uma nova geração de material laminado com baixas perdas e com estabilidade térmica.Caracterizado por reforço de vidro tecido para maior estabilidade dimensional e tecnologia cerâmica integrada, TRF-45 garante baixa e consistente expansão do eixo Z, mesmo sob condições de solda.e um acabamento de superfície de ouro de imersão, este PCB oferece um desempenho confiável para aplicações eletrônicas de alta frequência.



Detalhes do PCB

Ponto Especificações
Material de base TRF-45
Número de camadas De dois lados
Dimensões da placa 105 mm x 76 mm (por peça), +/- 0,15 mm
Traço/Espaço mínimo 4/6 mils
Tamanho mínimo do buraco 0.25mm
Viais cegos Nenhum
Espessura do cartão acabado 0.9mm
Peso de Cu acabado (camadas exteriores) 1 oz (1,4 ml)
Por espessura de revestimento 20 μm
Finalização da superfície Ouro de imersão
Top Silkscreen Branco
Tela de seda inferior - Não, não.
Máscara de solda superior Verde
Máscara de solda inferior - Não, não.
Ensaio elétrico Ensaio eléctrico 100% realizado antes da expedição



Empilhamento de PCB

Trata-se de um PCB rígido de duas camadas com a seguinte estrutura de empilhamento (de cima para baixo):

Tipo de camada Especificações
Cobre_camada_1 35 μm
TRF-45 Core 0.813 mm (32 mil)
Copper_layer_2 35 μm



Estatísticas de PCB

Métrica Detalhes
Componentes 42
Total de almofadas 38
Acessórios de perfuração 25
Pads SMT superiores 13
Pads SMT inferiores 0
Vias 15
Redes 2

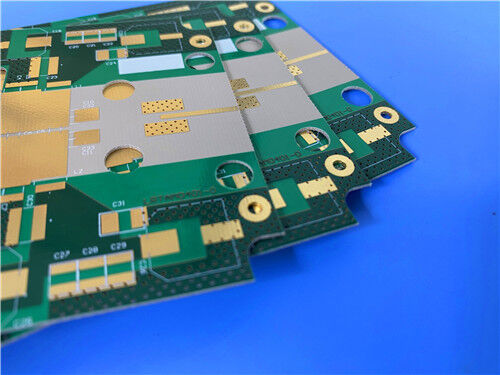

2L TRF-45 PCB 32mil Material Máscara de Solda Verde Ouro de Imersão 0



Arte e padrão de qualidade

O Gerber RS-274-X serve como formato de ilustração especificado para este PCB, uma referência da indústria reconhecida mundialmente para a fabricação de placas de circuito impresso.Este formato padrão garante a interoperabilidade perfeita com o software de projeto profissional e máquinas de fabrico, facilitando a conversão precisa de layouts de circuitos digitais em produtos físicos de PCB.que estabelece critérios rigorosos de desempenho e fiabilidade, confirmando assim a sua adequação para utilização em cenários operacionais comerciais e industriais.



Disponibilidade

Este PCB de alto desempenho está disponível para envio em todo o mundo, atendendo às demandas de prototipagem e pedidos de produção em grande volume para garantir a acessibilidade global para todos os clientes.



Introdução do TRF-45

Os materiais laminados TRF-45 representam uma nova geração de materiais laminados termicamente estáveis de baixa perda da Taconic Advanced Dielectric Division.O TRF-45 é reforçado com vidro tecido para maior estabilidade dimensional e combinado com a experiência da Taconic na tecnologia cerâmicaO TRF-45 pode ser cortado, mas não pode ser cortado.com um diâmetro não superior a 50 mm,.



Aplicações típicas

  • Antenas de rádio por satélite
  • Antenas RFID
  • Antenas GPS



TRF-45, PTFE cerâmico de baixa perda

A série de laminados TRF representa uma nova geração de materiais laminados com baixas perdas e termicamente estáveis da Divisão Dieléctrica Avançada da Taconic.



Reforçado com vidro tecido para maior estabilidade dimensional e apoiado pela experiência da Taconic na tecnologia cerâmica,Os laminados TRF apresentam baixa e consistente expansão do eixo Z numa ampla gama de temperaturas, incluindo as condições de solda.



Benefícios

  • PTFE cerâmico de baixa perda
  • Alta condutividade térmica
  • Constante dielétrica estável (Dk) sobre a temperatura
  • Constante dielétrica estável (Dk) sobre a frequência
  • Coeficiente de expansão térmica (CTE) muito baixo no eixo Z

2L TRF-45 PCB 32mil Material Máscara de Solda Verde Ouro de Imersão 1



TRF-45 Valores típicos
Imóveis Método de ensaio Unidade Valor
Materiais / / RF-45
Constante dielétrica @ 10GHz IPC-TM-650 2.5.5.5.1 (m) / 4.5
Fator de dissipação @ 10GHz IPC-TM-650 2.5.5.5.1 (m) / 0.0035
Absorção de umidade IPC-TM-650 2.6.2.1 % ≤0.06
Resistência flexural (longitudinal) IPC-TM-650.2.4.4 Peso/in (N/mm)2) 17000 (177)
Resistência flexural (transversal) IPC-TM-650 2.4.4 Peso/in (N/mm)2) 15000 (103)
Resistência ao descascamento IPC-TM-650 2.4.8 (Estresse térmico) Lbs/in (N/mm) > 8(> 14)
Conductividade térmica ASTM F 433 W/m/K 0.43
Resistividade de volume IPC-TM-650 2.5.17.1 Mohm/cm 8.0 x 107
Resistividade de superfície IPC-TM-650.2.5.17.1 - O quê? 3.0 x 107
CTE (x) ASTM D 3386 ppm/°C 9
CTE (y) ASTM D 3386 ppm/°C 9
CTE (z) ASTM D 3386 ppm/°C 40



Espessuras típicas
Centimetros mm
0.0080 0.20
0.0160 0.41
0.0240 0.61
0.0320 0.81
0.0400 1.02
0.0640 1.63*
0.1200 3.05*
