Compostos cerâmicos da placa PTFE do PWB da micro-ondas Rogers RT/Duroid 6010LM Rogers
  • Nome

Compostos cerâmicos da placa PTFE do PWB da micro-ondas Rogers RT/Duroid 6010LM Rogers

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-061.V1.0
Matéria-prima:
RT/duroid 6010LM
Contagem da camada:
1 camada, 2 camadas
Espessura do PWB:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Tamanho do PWB:
≤400mm X 500mm
Máscara da solda:
Verde, preto, azul, amarelo, vermelho etc.
Peso de cobre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície:
Cobre desencapado, HASL, ENIG, lata da imersão, OSP.
Destacar:

Placa do PWB de Rogers da micro-ondas

,

Placa do PWB do RT Duroid 6010LM Rogers

,

Placa do PWB da micro-ondas do RT Duroid 6010LM

Descrição do produto

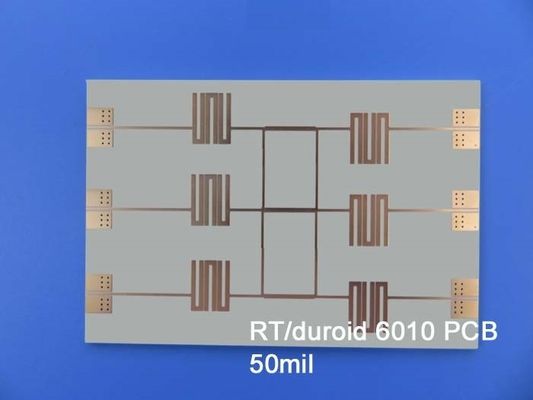

PWB de Rogers High Frequency construído em RT/Duroid 6010 com ouro da imersão para os sistemas de alarme à terra do radar

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



As estratificações da micro-ondas de Rogers RT/duroid 6010LM são os compostos cerâmicos-PTFE que são projetados para as aplicações eletrônicas e da micro-ondas de circuito que exigem uma constante dielétrica alta. Está disponível com um valor constante dielétrico de 10,2.



Compostos cerâmicos da placa PTFE do PWB da micro-ondas Rogers RT/Duroid 6010LM Rogers 0



A micro-ondas de RT/duroid 6010LM lamina a facilidade da característica da fabricação e da estabilidade no uso. Resultados desta propriedade na possibilidade de produção em massa e de reduzir o custo dos bens. Tem firmemente o controle da constante dielétrica e de espessura, a absorção da baixa umidade, e a boa estabilidade mecânica térmica.



Compostos cerâmicos da placa PTFE do PWB da micro-ondas Rogers RT/Duroid 6010LM Rogers 1



Valor típico de RT/duroid 6010
Propriedade RT/duroid 6010 Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 10.2±0.25 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 apertou o stripline
Constante dielétrica, εDesign 10,7 Z   8GHz a 40 gigahertz Método do comprimento da fase diferencial
Fator de dissipação, tanδ 0,0023 Z   10 GHz/A IPC-TM-650 2.5.5.5
Coeficiente térmico do ε -425 Z ppm/℃ -50℃-170℃ IPC-TM-650 2.5.5.5
Resistividade de volume 5 x 105   Mohm.cm IPC 2.5.17.1
Resistividade de superfície 5 x 106   Mohm IPC 2.5.17.1
Propriedades elásticas ASTM D638 (taxa de tensão 0.1/min.)
Módulo Young 931(135) 559(81) X Y MPa (kpsi)
Esforço final 17 (2,4) 13 (1,9) X Y MPa (kpsi)
Tensão final 9 a 15 7 a 14 X Y %
Propriedades compressivas   ASTM D695 (taxa de tensão 0.05/min.)
Módulo Young 2144 (311) Z MPa (kpsi)
Esforço final 47 (6,9) Z MPa (kpsi)
Tensão final 25 Z %
Módulo Flexural 4364 (633) 3751 (544) X MPa (kpsi) ASTM D790
Esforço final 36 (5,2) 32 (4,4) X Y MPa (kpsi)
Deformação sob a carga 0,26 1,3 Z Z % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Absorção da umidade 0,01   % D48/50℃ 0,050" (1.27mm) densamente IPC-TM-650 2.6.2.1
Condutibilidade térmica 0,86   W/m/k 80℃ ASTM C518
Coeficiente da expansão térmica 24
24
47		 X
Y
Z		 ppm/℃ RH de 23℃/50% IPC-TM-650 2.4.41
TD 500   ℃ TGA   ASTM D3850
Densidade 3,1   g/cm3   ASTM D792
Calor específico 1,00 (0,239)   j/g/k
(BTU/ib/OF)		   Calculado
Casca de cobre 12,3 (2,1)   pli (N/mm) após o flutuador da solda IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível Sim



Aplicações típicas:

(1) sistemas de vacância de colisão dos aviões

(2) sistemas de alarme à terra do radar

(3) antenas do remendo

(4) sistemas de comunicações satélites etc.



Compostos cerâmicos da placa PTFE do PWB da micro-ondas Rogers RT/Duroid 6010LM Rogers 2
