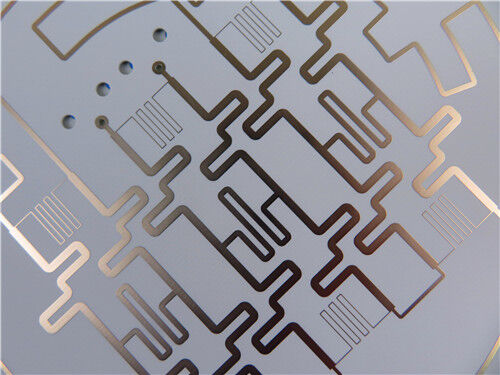

Esta PCB rígida de 2 camadas usa Rogers Kappa 438 como seu substrato e acabamento de superfície ENIG (Níquel Químico e Ouro de Imersão). Com revestimento de cobre externo de 1 oz (1,4 mils), espessura final de 0,85 mm e metalização de via de 20 µm, garante desempenho elétrico consistente e padrões de fabricação de alta precisão. Aproveitando as propriedades superiores de alta frequência do Kappa 438, é bem adequado para aplicações de WiFi/LAA de nível de operadora, small cell/DAS, comunicações V2X e aplicações de casa inteligente/medidor sem fio de IoT.
Detalhes da Construção da PCB
| Especificações |
Detalhes |
| Material base |
Rogers Kappa 438 |
| Contagem de camadas |
2 camadas |
| Dimensões da placa |
45,5 mm x 32 mm por unidade, tolerância ±0,15 mm |
| Traço/Espaço Mínimo |
5/6 mils |
| Tamanho Mínimo do Furo |
0,2 mm |
| Vias cegas / vias enterradas |
Sem vias cegas |
| Espessura final da placa |
0,85 mm |
| Peso final do cobre |
1 oz (1,4 mils) para camadas externas |
| Espessura da metalização da via |
20 µm |
| Acabamento de superfície |
Níquel Químico e Ouro de Imersão (ENIG) |
| Serigrafia Superior |
Não |
| Serigrafia Inferior |
Não |
| Máscara de solda superior |
Não |
| Máscara de solda inferior |
Não |
| Controle de qualidade |
100% de teste elétrico é realizado antes do envio |
Stack-up da PCB
| Camada de Stack-up |
Especificação |
| Camada de Cobre_1 |
35 µm |
| Rogers Kappa 438 |
0,762 mm (30 mil) |
| Camada de Cobre_2 |
35 µm |
Tipo de Arte
A arte fornecida para fabricação de PCB está em conformidade com o formato Gerber RS-274-X, que é o protocolo reconhecido pela indústria para transmissão de dados de fabricação de PCB.
Qualidade Padrão
Esta PCB adere ao padrão IPC-Class-2, um benchmark amplamente reconhecido na indústria para placas de circuito impresso. O padrão IPC-Class-2 estabelece requisitos rigorosos para qualidade, desempenho e confiabilidade da PCB, tornando-a adequada para a maioria das aplicações comerciais e industriais que exigem operação consistente e confiabilidade moderada.
Disponibilidade
Esta PCB está disponível para fornecimento global. Oferecemos soluções logísticas e de envio confiáveis para garantir a entrega pontual de produtos a clientes em vários países e regiões, com a capacidade de atender aos requisitos de pedidos de pequenos lotes e de grande volume.
Introdução ao Material Base Kappa 438
Os laminados Rogers Kappa 438 são construídos usando um sistema cerâmico de hidrocarboneto reforçado com vidro, que oferece desempenho superior em alta frequência e permite a fabricação de circuitos de baixo custo. Como um material de baixa perda, ele pode ser processado usando procedimentos de fabricação padrão de epóxi/vidro (FR-4). Os laminados Kappa 438 também possuem a classificação de retardador de chama UL 94 V-0 e são compatíveis com processos de soldagem sem chumbo. As opções de espessura padrão incluem 10, 20, 30, 40 e 60 mil. Além disso, os laminados Kappa 438 apresentam constantes dielétricas (Dk) alinhadas com as normas da indústria FR-4, simplificando a conversão de projetos FR-4 existentes que exigem desempenho elétrico aprimorado.
Principais Recursos do Kappa 438
| Principais Recursos |
Especificações |
| Plataforma de Material |
Termoset de hidrocarboneto reforçado com vidro |
| Constante Dielétrica (Dk) |
4,38 (alinhado com as normas da indústria FR-4) |
| Tolerância de Dk e Espessura |
Mais rigorosa que a do FR-4 |
| CTE do Eixo Z |
42 ppm/°C |
| Temperatura de Transição Vítrea (Tg) |
> 280°C (TMA) |
| Coeficiente Térmico de Dk |
-21 ppm/°C (faixa de temperatura: -50°C a 150°C) |
| Classificação de Retardador de Chama |
UL 94-V0 |
Benefícios Principais
-Simplifica os processos de fabricação e montagem de PCB, consistentes com os padrões FR-4
-O design de Dk personalizado permite a conversão perfeita de projetos FR-4 existentes que exigem desempenho elétrico aprimorado
-Garante desempenho consistente do circuito em vários cenários de aplicação
-Melhora a flexibilidade de design e aumenta a confiabilidade das vias metalizadas
-Compatível com processos de montagem automatizada
Aplicações Típicas
-WiFi de Nível de Operadora/Acesso Assistido por Licença (LAA)
-Small Cell e Sistemas de Antena Distribuída (DAS)
-Comunicações Veículo a Veículo/Veículo a Infraestrutura (V2X)
-Segmentos de Internet das Coisas (IoT): Casa Inteligente e Medidores Sem Fio
Conclusão
Esta PCB de 2 camadas baseada em Kappa 438 é bem adequada para profissionais, instituições de pesquisa e desenvolvimento (P&D) e empresas de tecnologia envolvidas no desenvolvimento e fabricação de sistemas de WiFi/LAA de nível de operadora, small cell, DAS, comunicações V2X e sistemas de casa inteligente e medidor sem fio de IoT. Ao utilizar o substrato Rogers Kappa 438 de alto desempenho — caracterizado por sua compatibilidade com FR-4, baixa perda e propriedades superiores de alta frequência — esta PCB serve como uma solução confiável e econômica para aplicações sem fio de alta demanda que exigem desempenho elétrico consistente, flexibilidade de design e fabricação simplificada.
