Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima:: | RO4350B | Espessura: | 1.6mm |
|---|---|---|---|
| Peso de cobre:: | 1oz | Revestimento de superfície:: | Ouro da imersão |
| Contagem da camada:: | 2 camadas | Tamanho do PWB:: | 135 x 135mm |

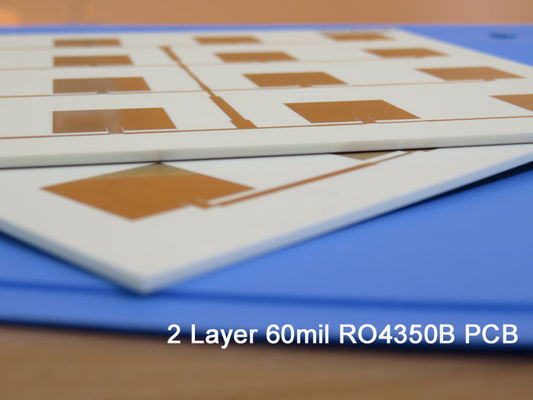

PCB de alta frequência Rogers 60 mil 1,524 mm RO4350B placa de circuito de RF de dupla face antena PCB
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Os laminados cerâmicos de hidrocarboneto Rogers RO4350B são projetados para oferecer desempenho superior de alta frequência e fabricação de circuitos de baixo custo.A seleção de laminados normalmente disponíveis para os projetistas é significativamente reduzida quando as frequências operacionais aumentam para 500 MHz e acima.
As qualidades exigidas pelos projetistas de circuitos de microondas de RF, redes correspondentes e linhas de transmissão de impedância controlada estão presentes no material RO4350B.Como os materiais de placa de circuito padrão não podem ser usados em muitas aplicações devido às frequências operacionais mais altas, a baixa perda dielétrica torna possível empregar o material RO4350B nessas aplicações.
A constante dielétrica é consistente em uma ampla faixa de frequência e possui um dos coeficientes de temperatura mais baixos de qualquer material de placa de circuito.
O coeficiente térmico de expansão (CTE) do material RO4350B oferece aos projetistas de PCB uma série de vantagens significativas.Devido ao seu coeficiente de expansão idêntico ao do cobre, o RO4350B apresenta alta estabilidade dimensional, qualidade necessária para a fabricação de placas multicamadas dielétricas mistas.
O CTE de baixo eixo Z do RO4350B oferece qualidade confiável de furo passante revestido, mesmo em aplicações de choque térmico severo.O material RO4350B tem uma Tg de >280C, de modo que suas características de expansão permanecem estáveis em toda a faixa de temperaturas de processamento de PCB.
PCB RO4350BEspecificações
| TAMANHO DO PCB | 135 x 135mm=1PCS |
| TIPO DE PLACA | PCB de alta frequência, PCB de RF |
| Número de camadas | PCB de dupla face |
| Componentes de montagem em superfície | SIM |
| Componentes do Furo Passante | SIM |
| EMPILHAMENTO DE CAMADAS | cobre ------- 35um(1oz)+PLACA |
| RO4350B 60mil | |
| cobre ------- 35um(1oz)+PLACA | |
| TECNOLOGIA | |
| Traço mínimo e espaço: | 11mil/12mil |
| Furos Mínimo / Máximo: | 0,3/2,2 mm |
| Número de furos diferentes: | 5 |
| Número de furos de perfuração: | 184 |
| Número de slots fresados: | 0 |
| Número de recortes internos: | 0 |
| Controle de Impedância | NÃO |
| MATERIAL DA PLACA | |
| Vidro Epóxi: | RO4350B 60mil, Tg 288℃ |
| Folha final externa: | 1,5 onças |
| Folha final interna: | 0 onças |
| Altura final do PCB: | 1,6 mm ± 0,16 |
| REVESTIMENTO E REVESTIMENTO | |
| Acabamento de superfície | Níquel químico sobre ouro de imersão (ENIG) (níquel de 2 micopolegadas sobre 100 micropolegadas) |
| A máscara de solda aplica-se a: | NÃO |
| Cor da Máscara de Solda: | NÃO |
| Tipo de máscara de solda: | N / D |
| CONTORNO/CORTE | Roteamento |
| MARCAÇÃO | |
| Lado da Legenda do Componente | NÃO |
| Cor da Legenda do Componente | NÃO |
| Nome ou logotipo do fabricante: | N / D |
| ATRAVÉS DA | Orifício passante chapeado (PTH) |
| CLASSIFICAÇÃO DE INFLAMBILIDADE | Aprovação UL 94-V0 MIN. |
| TOLERÂNCIA DE DIMENSÃO | |
| Dimensão do esboço: | 0,0059" (0,15 mm) |
| Revestimento da placa: | 0,0030" (0,076 mm) |
| Tolerância de perfuração: | 0,002" (0,05 mm) |
| TESTE | Teste elétrico 100% antes do envio |
| TIPO DE ARTE A SER FORNECIDA | arquivo de e-mail, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVIÇO | Em todo o mundo, globalmente. |
As aplicações típicas incluíam umradares e sensores automotivos, antenas de estação base celular, satélites de transmissão direta, bloco de baixo ruído, amplificadores de potência, RFID.
Ficha de dadosde Rogers 4350B (RO4350B)
| Valor Típico RO4350B | |||||
| Propriedade | RO4350B | Direção | Unidades | Doença | Método de teste |
| Constante Dielétrica, εProcesso | 3,48±0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Linha de tiras presa | |
| Constante dielétrica, εDesign | 3,66 | Z | 8 a 40 GHz | Método de comprimento de fase diferencial | |
| Fator de Dissipação,δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coeficiente Térmico de ε | +50 | Z | ppm/℃ | -50℃para 150℃ | IPC-TM-650 2.5.5.5 |
| Resistividade volumétrica | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividade superficial | 5,7x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Módulo de Tração | 16.767 (2.432) 14.153 (2.053) |
x Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistência à tracção | 203(29.5) 130(18.9) |
x Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistência à flexão | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidade dimensional | <0,5 | X,Y | mm/m (mil/polegada) |
depois da gravação+E2/150℃ | IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica | 10 12 32 |
x Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃TGA | ASTM D 3850 | ||
| Condutividade térmica | 0,69 | P/M/ok | 80℃ | ASTM C518 | |
| Absorção de umidade | 0,06 | % | 48 horas de imersão 0,060" temperatura da amostra 50℃ |
ASTM D 570 | |
| Densidade | 1,86 | g/cm3 | 23℃ | ASTM D 792 | |
| Força da Casca de Cobre | 0,88 (5.0) |
N/mm (pli) |
depois da solda flutuar 1 oz. Folha EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | (3)V-0 | UL 94 | |||
| Compatível com processos sem chumbo | Sim | ||||
