O dobro de alta frequência do PWB Rogers 10mil 0.254mm RO4350B tomou partido PWB do RF

O dobro de alta frequência do PWB Rogers 10mil 0.254mm RO4350B tomou partido PWB do RF

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-004.V1.0
Matéria-prima:
ROGERS 4350B
Tamanho do PWB:
30x80=1 acima
Peso de cobre:
1oz
Espessura do PWB:
0.3mm
Revestimento de superfície:
Ouro da imersão
Contagem da camada:
2 camadas
Destacar:

0.254mm PCB

,

PWB DE RO4350B

,

PCB de alta frequência

Descrição do produto



O dobro de alta frequência do PWB Rogers 10mil 0.254mm RO4350B tomou partido PWB do RF para LTE

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



As estratificações cerâmicas do hidrocarboneto de RO4350B são projetadas oferecer o desempenho de alta frequência superior e a baixa fabricação custada do circuito. A seleção das estratificações tipicamente disponíveis aos desenhistas é aumento uma vez operacional significativamente reduzido das frequências a 500 megahertz e acima. O material de RO4350B possui as propriedades necessárias por desenhistas de circuitos da micro-ondas do RF e de linhas de harmonização do rede e as controladas da impedância de transmissão. A baixa perda dielétrica permite que o material de RO4350B seja usado em muitas frequências de funcionamento mais altas das aplicações onde limitar o uso de materiais convencionais da placa de circuito.



O coeficiente de temperatura da constante dielétrica está entre o mais baixo de todo o material da placa de circuito, e a constante dielétrica é estável sobre uma escala de frequência larga. O coeficiente do material de RO4350B de expansão térmico (CTE) fornece diversos benefícios chaves aos desenhistas do PWB. O coeficiente da expansão de RO4350B é similar àquele do cobre que permite que o material exiba a estabilidade dimensional excelente, uma propriedade necessária para construções dielétricas misturadas das placas da multi-camada. A baixa Z-linha central CTE de RO4350B fornece a qualidade chapeada segura do através-furo, mesmo em aplicações severas de choque térmico. O material de RO4350B tem um Tg de >280C assim que suas características da expansão permanecem estáveis sobre a escala inteira do PWB que processa temperaturas.



Parâmetros de um tipo de PWB de 0.3mm RO4350B

TAMANHO DO PWB 30 x 80mm=1up
TIPO DA PLACA O dobro tomou partido PWB
Número de camadas 2 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo NÃO
STACKUP DA CAMADA cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
RO4350B 0.254mm
cobre ------- 35um (1oz) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos: N/A
Furos mínimos/máximos: N/A
Número de furos diferentes: N/A
Número de furos de broca: 0
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância: não
Número de dedo do ouro: 0
MATERIAL DA PLACA
Cola Epoxy de vidro: RO4350B Tg280℃, er<3>
Folha final externo: 1,5 onças
Folha final interna: N/A
Altura final do PWB: 0,3 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro da imersão, 16%
Solde a máscara para aplicar-se a: N/A
Cor da máscara da solda: N/A
Tipo da máscara da solda: N/A
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente N/A
Cor da legenda componente N/A
Fabricante Name ou logotipo: N/A
ATRAVÉS DE NÃO
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.



As aplicações típicas são como segue:

Radar automotivo e sensores

Antenas celulares da estação base

Satélites diretos da transmissão

Bloco de baixo nível de ruído

Amplificadores de potência

RFID

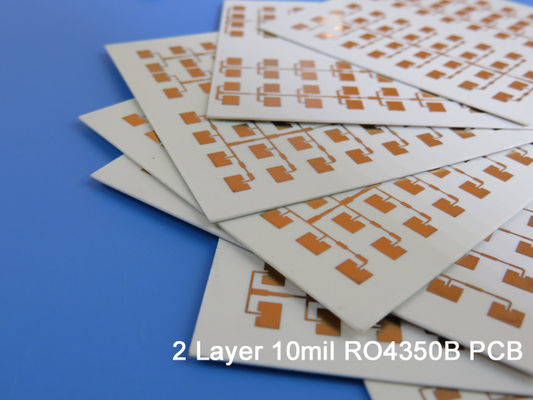

O dobro de alta frequência do PWB Rogers 10mil 0.254mm RO4350B tomou partido PWB do RF 0



Valor típico de RO4350B
Propriedade RO4350B Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline apertado 2.5.5.5
Constante dielétrica, εDesign 3,66 Z   8 a 40 gigahertz Método do comprimento da fase diferencial
Dissipação Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coeficiente térmico do ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistividade de volume 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade de superfície 5,7 x109   COND A IPC-TM-650 2.5.17.1
Força elétrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Módulo elástico 16.767 (2.432)
14.153 (2.053)
X
Y
MPa (ksi) RT ASTM D 638
Resistência à tração 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) RT ASTM D 638
Força Flexural 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Estabilidade dimensional <0> X, Y mm/m
(mil./polegada)
após etch+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente da expansão térmica 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM D 3850
Condutibilidade térmica 0,69   W/M/oK 80℃ ASTM C518
Absorção da umidade 0,06   % 48hours imersão 0,060"
temperatura 50℃ da amostra
ASTM D 570
Densidade 1,86   gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 0,88
(5,0)
  N/mm
(pli)
após o flutuador da solda 1 onça.
Folha do EDC
IPC-TM-650 2.4.8
Inflamabilidade (3) V-0       UL 94
Processo sem chumbo compatível Sim
