Rogers PCB 60mil 1,524mm RO4003C RF PCB de dupla face para WLAN

MOQ:	1PCS
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-005.V1.0

Matéria-prima:

Rogers 4300C

Tamanho do PWB:

84 x 78mm=1PCS

Peso de cobre:

Revestimento de superfície:

Níquel Electroless sobre o ouro da imersão

Contagem da camada:

2 camadas

PCBThickness:

1.6mm

Destacar:

placa cerâmica do PWB 60mil

placa cerâmica do PWB de 1.524mm

Descrição do produto

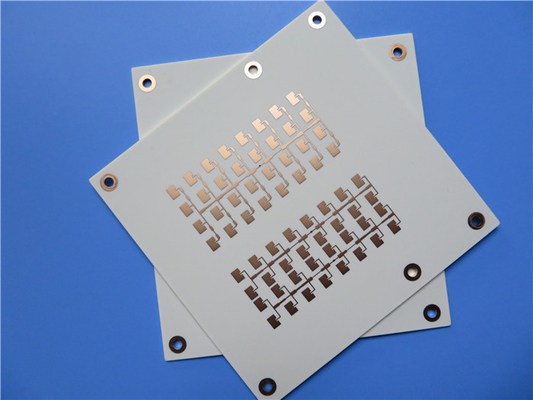

Rogers 4003 60mil 1.524mmPlaca de circuitoPCB de RF de dupla face RO4003C PCB de alta frequência para WLAN

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Os laminados cerâmicos de hidrocarbonetos feitos de RO4003C destinam-se a fornecer excelente desempenho de alta frequência e construção de circuito de baixo custo.Uma vez que as frequências de trabalho atingem 500 MHz e além, os projetistas têm um número muito menor de laminados para escolher.Os projetistas de circuitos de microondas de RF, redes correspondentes e linhas de transmissão de impedância controlada podem contar com os recursos do material RO4003C.Frequências operacionais mais altas evitam o uso de materiais de placa de circuito padrão em muitas aplicações, enquanto a baixa perda dielétrica permite que o material RO4003C seja empregado nessas aplicações.

O coeficiente de temperatura da constante dielétrica está entre os mais baixos de qualquer material de placa de circuito, e a constante dielétrica é estável em uma ampla faixa de frequência.O coeficiente térmico de expansão (CTE) do material RO4003C fornece vários benefícios importantes para os projetistas de PCB.O coeficiente de expansão do RO4003C é semelhante ao do cobre, o que permite que o material exiba excelente estabilidade dimensional, propriedade necessária para construções de placas multicamadas dielétricas mistas.O CTE de baixo eixo Z do RO4003C oferece qualidade confiável de furo passante revestido, mesmo em aplicações de choque térmico severo.O material RO4003C tem uma Tg de > 280C, de modo que suas características de expansão permanecem estáveis em toda a faixa de temperaturas de processamento de PCB.

PCBEspecificações

TAMANHO DO PCB	84 x 78mm = 1PCS
TIPO DE PLACA	PCB de RF, PCB de micro-ondas
Número de camadas	PCB de dupla face
Componentes de montagem em superfície	SIM
Componentes do Furo Passante	SIM
EMPILHAMENTO DE CAMADAS	cobre ------- 35um(1oz)+PLACA
	RO4003C 60mil
	cobre ------- 35um(1oz)+PLACA
TECNOLOGIA
Traço mínimo e espaço:	10mil/12mil
Furos Mínimo / Máximo:	0,3/2,3 mm
Número de furos diferentes:	4
Número de furos de perfuração:	155
Número de slots fresados:	0
Número de recortes internos:	0
Controle de Impedância	NÃO
MATERIAL DA PLACA
Vidro Epóxi:	RO4003C 60 mil, Tg 288℃
Folha final externa:	1,5 onças
Folha final interna:	0 onças
Altura final do PCB:	1,6 mm ± 0,16
REVESTIMENTO E REVESTIMENTO
Acabamento de superfície	Níquel químico sobre ouro de imersão (ENIG) (2 µ" sobre 100 µ" de níquel)
A máscara de solda aplica-se a:	nenhuma máscara de solda necessária
Cor da Máscara de Solda:	nenhuma máscara de solda necessária
Tipo de máscara de solda:	nenhuma máscara de solda necessária
CONTORNO/CORTE	Roteamento
MARCAÇÃO
Lado da Legenda do Componente	sem serigrafia necessária
Cor da Legenda do Componente	sem serigrafia necessária
Nome ou logotipo do fabricante:	sem serigrafia necessária
ATRAVÉS DA	Orifício passante chapeado (PTH)
CLASSIFICAÇÃO DE INFLAMBILIDADE	N / D
TOLERÂNCIA DE DIMENSÃO
Dimensão do esboço:	0,0059" (0,15 mm)
Revestimento da placa:	0,0030" (0,076 mm)
Tolerância de perfuração:	0,002" (0,05 mm)
TESTE	Teste elétrico 100% antes do envio
TIPO DE ARTE A SER FORNECIDA	arquivo de e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO	Em todo o mundo, globalmente.

Rogers PCB 60mil 1,524mm RO4003C RF PCB de dupla face para WLAN 0

Aplicações típicas são umradar automotivo e sensores,cantenas ellular da estação base,dsatélites de transmissão direta eeuow bloco de ruído etc.

Folha de dados de Rogers 4003C (RO4003C)

Valor Típico RO4003C
Propriedade	RO4003C	Direção	Unidades	Doença	Método de teste
Constante Dielétrica, εProcesso	3,38±0,05	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5 Linha de tiras presa
Constante dielétrica, εDesign	3,55	Z		8 a 40 GHz	Método de comprimento de fase diferencial
Fator de Dissipação,δ	0,0027 0,0021	Z		10 GHz/23℃ 2,5 GHz/23℃	IPC-TM-650 2.5.5.5
Coeficiente Térmico de ε	+40	Z	ppm/℃	-50℃para 150℃	IPC-TM-650 2.5.5.5
Resistividade volumétrica	1,7 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistividade superficial	4,2 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2(780)	Z	Kv/mm(v/mil)	0,51 mm (0,020")	IPC-TM-650 2.5.6.2
Módulo de Tração	19.650 (2.850) 19.450 (2.821)	x Y	MPa(ksi)	RT	ASTM D 638
Resistência à tracção	139(20.2) 100(14,5)	x Y	MPa(ksi)	RT	ASTM D 638
Resistência à flexão	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	<0,3	X,Y	mm/m (mil/polegada)	depois da gravação+E2/150℃	IPC-TM-650 2.4.39A
Coeficiente de expansão térmica	11 14 46	x Y Z	ppm/℃	-55℃to288℃	IPC-TM-650 2.4.41
Tg	>280		℃TMA	A	IPC-TM-650 2.4.24.3
Td	425		℃TGA		ASTM D 3850
Condutividade térmica	0,71		P/M/ok	80℃	ASTM C518
Absorção de umidade	0,06		%	48 horas de imersão 0,060" temperatura da amostra 50℃	ASTM D 570
Densidade	1,79		g/cm³	23℃	ASTM D 792
Força da Casca de Cobre	1.05 (6.0)		N/mm (pli)	depois da solda flutuar 1 oz. Folha EDC	IPC-TM-650 2.4.8
Inflamabilidade	N / D				UL 94
Compatível com processos sem chumbo	Sim
