PWB tomado partido dobro personalizado 32mil Rogers do RF 0.813mm RO4003C

Customized Double Sided RF PCB 32mil Rogers 0.813mm RO4003C
Customized Double Sided RF PCB 32mil Rogers 0.813mm RO4003C Customized Double Sided RF PCB 32mil Rogers 0.813mm RO4003C

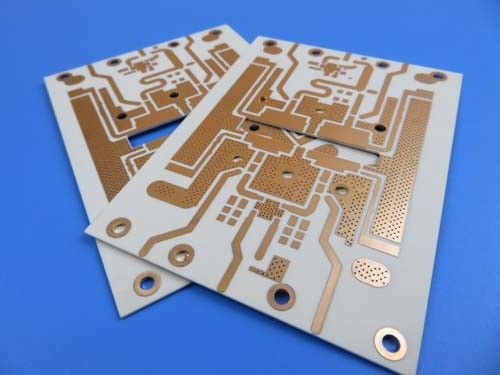

Imagem Grande :  PWB tomado partido dobro personalizado 32mil Rogers do RF 0.813mm RO4003C

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-006.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: RO4300C Espessura do PWB: 0.9mm
Tamanho do PWB: 98 x 72mm=1PCS Contagem da camada: 2 camadas
Peso de cobre: 35um Revestimento de superfície: ENIG
Realçar:

placa do PWB de 32mil Rogers

,

Placa tomada partido dobro do PWB de RO4003C

,

Placa personalizada do PWB do RF



Rogers 4003 32mil 0,813mm PCB RO4003C dupla face RF alta frequência PCB para filtros

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



Os laminados cerâmicos de hidrocarboneto RO4003C são projetados para oferecer desempenho excepcional de alta frequência, mantendo baixos os custos de construção do circuito.Como as frequências de operação excedem 500 MHz, os laminados disponíveis para os projetistas tornam-se limitados, mas o RO4003C continua sendo uma escolha confiável para circuitos de microondas de RF, redes correspondentes e linhas de transmissão de impedância controlada.Sua baixa perda dielétrica o torna um material preferido para aplicações em que materiais de placa de circuito padrão não podem ser usados ​​em frequências de operação mais altas.Além disso, o RO4003C possui uma constante dielétrica consistente em uma ampla faixa de frequência e um dos coeficientes de temperatura mais baixos de qualquer material de placa de circuito.Seu coeficiente térmico de expansão (CTE) oferece várias vantagens para os projetistas de PCB, incluindo alta estabilidade dimensional, o que é crítico para a criação de placas multicamadas dielétricas mistas.Mesmo sob condições extremas de choque térmico, o CTE de baixo eixo Z do RO4003C garante uma qualidade confiável de furo passante revestido.Além disso, as características de expansão do material permanecem estáveis ​​em toda a faixa de temperatura do processamento de PCB, graças a sua Tg de >280C.



PCBEspecificações

TAMANHO DO PCB 98 x 72mm = 1PCS
TIPO DE PLACA
Número de camadas PCB de dupla face
Componentes de montagem em superfície SIM
Componentes do Furo Passante SIM
EMPILHAMENTO DE CAMADAS cobre ------- 35um(1oz)+PLACA
RO4003C 32 mil 0,813 mm
cobre ------- 35um(1oz)+PLACA
TECNOLOGIA
Traço mínimo e espaço: 6,98 mil/6,28 mil
Furos Mínimo / Máximo: 0,3/1,2 mm
Número de furos diferentes: 5
Número de furos de perfuração: 481
Número de slots fresados: 0
Número de recortes internos: 1
Controle de Impedância não
MATERIAL DA PLACA
Vidro Epóxi: RO4003C 32 mil (0,813 mm), Tg 288
Folha final externa: 1,5 onças
Folha final interna: 0 onças
Altura final do PCB: 0,9 mm ±0,1
REVESTIMENTO E REVESTIMENTO
Acabamento de superfície ouro de imersão
A máscara de solda aplica-se a: NÃO
Cor da Máscara de Solda: NÃO
Tipo de máscara de solda: N / D
CONTORNO/CORTE Roteamento
MARCAÇÃO
Lado da Legenda do Componente NÃO
Cor da Legenda do Componente NÃO
Nome ou logotipo do fabricante: N / D
ATRAVÉS DA Orifício passante chapeado (PTH)
CLASSIFICAÇÃO DE INFLAMBILIDADE N / D
TOLERÂNCIA DE DIMENSÃO
Dimensão do esboço: 0,0059" (0,15 mm)
Revestimento da placa: 0,0030" (0,076 mm)
Tolerância de perfuração: 0,002" (0,05 mm)
TESTE Teste elétrico 100% antes do envio
TIPO DE ARTE A SER FORNECIDA arquivo de e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO Em todo o mundo, globalmente.



PCBs RO4003C (placas de circuito impresso) desempenham um papel crítico em várias aplicações eletrônicas, incluindo radar automotivo e sensores, antenas de estação base celular, satélites de transmissão direta, bloco de baixo ruído, amplificadores de potência e RFID.



PWB tomado partido dobro personalizado 32mil Rogers do RF 0.813mm RO4003C 0



Folha de dados de Rogers 4003C (RO4003C)

Valor Típico RO4003C
Propriedade RO4003C Direção Unidades Doença Método de teste
Constante Dielétrica, εProcesso 3,38±0,05 Z   10 GHz/23 IPC-TM-650 2.5.5.5 Linha de tiras presa
Constante dielétrica, εDesign 3,55 Z   8 a 40 GHz Método de comprimento de fase diferencial
Fator de Dissipação,δ 0,0027
0,0021
Z   10 GHz/23
2,5 GHz/23
IPC-TM-650 2.5.5.5
Coeficiente Térmico de ε +40 Z ppm/ -50para 150 IPC-TM-650 2.5.5.5
Resistividade volumétrica 1,7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade superficial 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Força elétrica 31.2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Módulo de Tração 19.650 (2.850)
19.450 (2.821)
x
Y
MPa(ksi) RT ASTM D 638
Resistência à tracção 139(20.2)
100(14,5)
x
Y
MPa(ksi) RT ASTM D 638
Resistência à flexão 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Estabilidade dimensional <0,3 X,Y mm/m
(mil/polegada)
depois da gravação+E2/150 IPC-TM-650 2.4.39A
Coeficiente de expansão térmica 11
14
46
x
Y
Z
ppm/ -55to288 IPC-TM-650 2.4.41
Tg >280   TMA A IPC-TM-650 2.4.24.3
Td 425   TGA   ASTM D 3850
Condutividade térmica 0,71   P/M/ok 80 ASTM C518
Absorção de umidade 0,06   % 48 horas de imersão 0,060"
temperatura da amostra 50
ASTM D 570
Densidade 1,79   g/cm3 23 ASTM D 792
Força da Casca de Cobre 1.05
(6.0)
  N/mm
(pli)
depois da solda flutuar 1 oz.
Folha EDC
IPC-TM-650 2.4.8
Inflamabilidade N / D       UL 94
Compatível com processos sem chumbo Sim
